计算机辅助工程(CAE)仿真:那些年我们踩过的坑与顿悟时刻

说实话,我干这行快二十年了,每次聊起计算机辅助工程(CAE),脑子里冒出来的不是那些高大上的术语,而是第一次把仿真应力云图打出来时那种后脊发凉的震撼。现实情况是——一个模型算什么准?你明明看着颜色挺漂亮,结果实验下来,断的地方跟红的区域差了八竿子远。这事儿后来我悟了,CAE仿真从来不是按个按钮就完的生意。

为什么你的仿真结果总不准?

为什么你的仿真结果总不准?
为什么你的仿真结果总不准?

别急着怪软件!我团队里有个小伙子,上来就抱怨边界条件设错了,我说你连材料本构模型都没调对,扯什么边界啊?用默认的线弹性模型去算钣金冲压,简直就像拿木棍捅钢板——能准才见鬼了。但反过来,有时候数据准得离谱,反而让人心虚。记得有次做拓扑优化,减重30%的支架样件去做台架试验,裂的位置跟仿真的塑性应变云图几乎完全重合,我们组长盯着屏幕沉默了半天,最后憋出一句:“这软件……不会是蒙的吧?”

问:仿真结果和试验对不上,通常最先查什么?
答:网格。别笑,网格密度和类型能让你结果面目全非。尤其应力集中区,你要是图省事用了四面体粗网格,峰值能差出50%去。但网格也不是越细越好,结构化六面体对薄壁件是好,可复杂几何你得一两天去剖分,算出来黄花菜都凉了。所以实战里就是妥协——关键区域加密,过渡区用非结构化,这是手艺活。

另一个被忽视的杀手是连接关系。螺栓预紧力、焊接热影响区刚度折减,这些细节建模不到位,模态频率能跑偏百分之十。我见过最离谱的项目,整个装配体用绑定接触,算出来的变形模式跟柔性体仿真完全不搭边,最后现场装配都费劲。

网格划分的玄学与科学

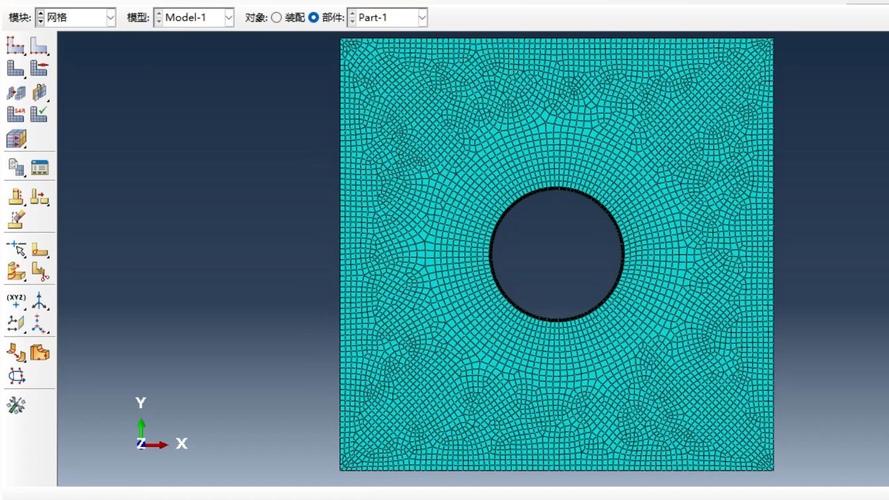

网格这玩意儿,有时候真像玄学。我师傅教我的时候,拿一个带孔平板做例子,说你先画均匀六面体,算个应力;然后孔边切几刀加密,再算;最后在厚度方向加两层楔形网格,再算。三次结果,第三次才跟理论值对得上。他咂了口茶,慢悠悠说:“看到了吧?CAE前处理,你得把它当成手艺活,不是打游戏点鼠标。”

带孔平板应力分析网格密度对比示意图
带孔平板应力分析网格密度对比示意图

后来我用自适应网格重划功能,确实省事,但必须留个心眼。无网格法、SPH这些新花样也试过,对大变形问题是真香,但商用软件里稳定性还是差点意思。有一次做橡胶密封件压缩回弹,用拉格朗日网格严重变形,改ALE算法才算收敛,那一刻简直想砸电脑——但跑通之后又觉得值了,️这种纠结感,同行肯定懂。

问:有没有快速提高网格质量的窍门?
答:单元雅可比、翘曲度这些指标红线必须卡死,不然求解器直接报错。实战技巧:复杂几何分块切割,能扫掠的绝不用自由网格;接触面强制匹配节点;另外,千万别忽略薄壳单元的中面抽取,壁厚赋值错一位小数,局部屈曲模态就变了。还有,前处理的时间往往占整个CAE分析流程的70%以上,新人总想跳过这步直接看结果,栽跟头是早晚的事。

当CAE遇上AI:是颠覆还是泡沫?

最近两年,AI驱动的工程仿真喊得震天响。什么深度学习预测应力场、代理模型秒出结果……我们公司也跟风搞过,拿一个变速箱壳体训练了个神经网络,确实快,几秒给出近似云图。但诡异的是,某次改了个加强筋位置,AI预测的失效区域完全不准,远不如传统有限元。研发总监脸色铁青,拍着桌子说:“这玩意儿就是个黑箱,你敢拿它去做安全件评审?”

不过话说回来,AI在参数优化上确实有两下子。用DOE跑上百个方案,人根本看不过来,AI帮你筛出前三,效率翻倍。但核心计算还得靠有限元分析(FEA)和计算流体动力学(CFD)这些硬核玩意儿。我认为AI当前在CAE里的角色就是个高级辅助,真要取代数值计算,还早得很。

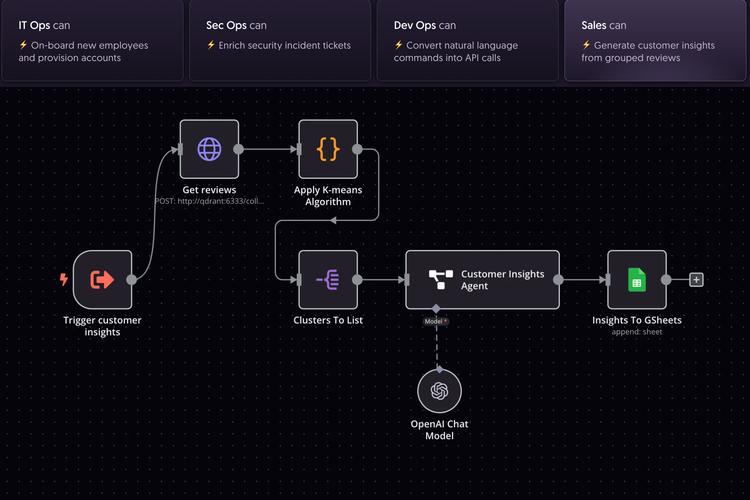

人工智能辅助CAE参数优化工作流示意图
人工智能辅助CAE参数优化工作流示意图

还有个现象让我很感慨:现在很多企业上云,搞云端CAE仿真,算力是按需了,但数据安全呢?模型传上去,人家工程师心里直打鼓。尤其军工、核电这些敏感领域,还是老老实实本地HPC集群吧。但中小企业确实受益,不用养巨大硬件成本,按次付费跑个大算例,挺划算——这种模式让CAE技术不再是巨头的专属玩具了。

最后聊点实在的:CAE的价值不在酷炫的动画,而在你用它省了多少试错成本。一个铸造模拟的缩松预测,能帮车间省下几万块的报废件,这才是真金白银。别被那些“数字孪生”、“元宇宙仿真”的噱头忽悠了,老老实实把基础物理搞对,比什么都强。毕竟,软件不会替你担责任,半夜被电话叫醒分析开裂原因的人,还是你。
