三年前那个深夜，我做的一个汽车悬架结构在仿真里明明跑了五百万次都稳如老狗——结果样件上台架测试，直接断了。那种感觉，就像你算准了工资够花，结果月底发现忘了还花呗。💡 计算机辅助工程（CAE）这东西，从来不是点个“开始求解”就万事大吉。它更像一个狡猾的老朋友：你得摸透它的脾气，它才肯讲真话。
1. 仿真翻车：当数字模型骗了你
那次失败的根因，后来查了整整一周——居然是网格密度和边界条件之间的“默契”。CAE的准确度，90%取决于前处理的边界条件设置，可很多新手以为软件越贵结果越准，哎，天真。我见过有人拿顶级软件算一个简单梁弯曲，结果因为约束多了一个旋转自由度，位移误差干到30%以上。说实话，这种细节，教科书根本不教。
问：为什么仿真结果和实际测试差那么多？
答：原因通常不是软件算法缺陷，而是输入不对。常见坑：材料属性测不准（比如注塑件各向异性）、接触定义太理想（例如焊接点设成刚性连接）、载荷谱简化过头。还有阻尼参数——很多团队直接用默认值，那跟闭眼开车有啥区别？另一个隐形杀手是网格质量，薄板件用四面体且尺寸偏大，弯折区域应力直接失真。我现在的习惯是：关键区域至少做三次网格无关性验证，并且拿简单的解析解先试算一下，别一上来就全尺寸模型跑。
2. CAE工程师的日常：不止是点几下鼠标

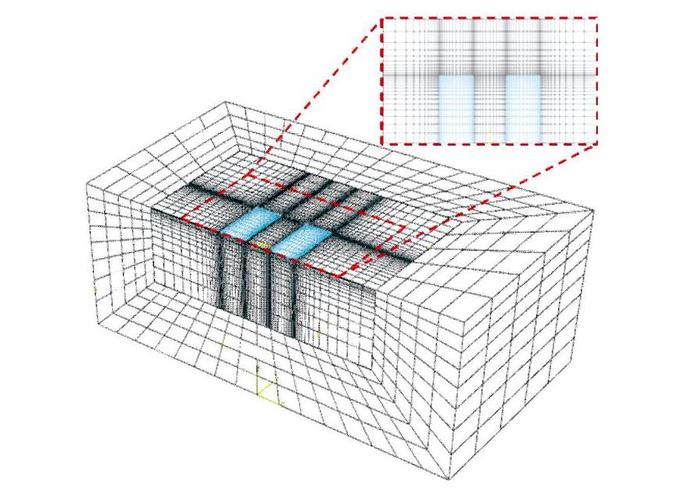

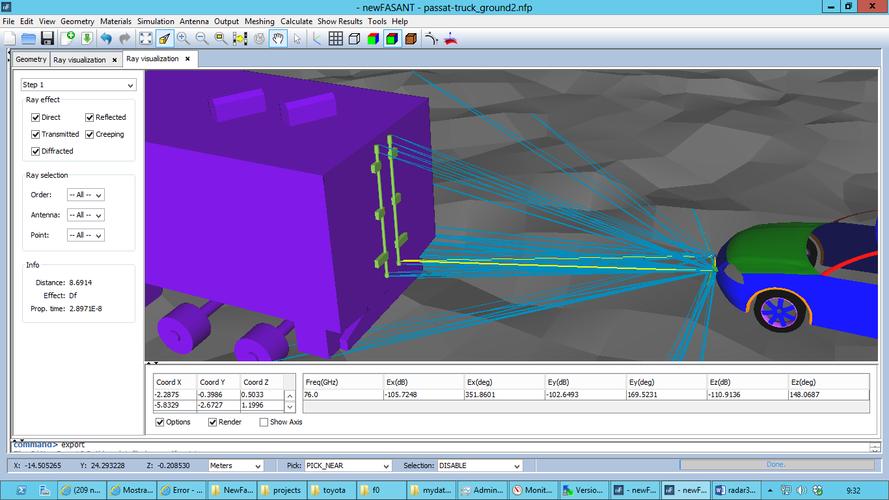

圈外人总觉得我们就是坐在电脑前“玩软件”，但真正的CAE工作，有一大半时间在吵架（当然，是和设计部门撕需求），还有一小半在清理模型错误。一个完整的仿真流程：导入CAD -> 几何清理（去倒角、补面，有时气得想砸键盘） -> 划网格（六面体梦碎时刻） -> 设边界 -> 求解（祈祷不报错） -> 后处理……每一步都可能把你逼疯。网格划分尤其折磨人：复杂装配体动不动几十万单元，雅可比比率不合格率超过2%就得重来，自动划分出来的往往狗牙交错，手动修？一修就是一整天。
不过话说回来，当优化方案被采纳，零件减重15%并且顺利通过DV测试时——那种成就感，能抵消百分之八十的虐。
3. 选型纠结：那些年我们用过的求解器
商业三巨头ANSYS、Abaqus、Nastran，就像BBA，各有拥趸。我早期用Abaqus处理接触非线性，确实稳，但前处理界面……界面设计者大概觉得工程师不需要视觉愉悦。HyperMesh之前世今生就不提了，上手曲线陡得像悬崖。后来跳槽到一家中小型公司，预算有限，被迫接触OpenFOAM——一开始真是噩梦，直到配好SnappyHexMesh后，嗯，真香！开源求解器在流体和热分析领域已经相当能打，但需要团队有编码能力，否则买来的培训服务可能比软件本身贵。
问：中小企业如何低成本开展CAE？
答：别急着买正版ANSYS全家桶，年费够请两个人了。可以考虑：第一步，租用云端的按需license，很多厂商提供短期节点；第二步，试试具备核心功能的中端工具，比如SimScale、Onshape Simulation，浏览器就能跑；第三步，把有限的计算资源集中用于关键问题，用经验公式做初步筛选。另外，高校合作项目也是条路，博士论文里的定制代码或许刚好解你的燃眉之急。总之，先用小模型验证流程，再逐步扩展规模，避免一开始就陷入“买了不会用、用了不信结果”的死循环。
4. 2025年的CAE：云化与AI是噱头还是革命？
去年参加一个行业会，厂商都在吹“仿真云平台”和“AI驱动的自动仿真”。一开始我嗤之以鼻——直到亲眼见到一个同行用云上的2000核并行计算，半小时跑完我们本地需要三天的外气动模型。至于AI，不是替代求解器，而是辅助前处理：自动清理几何、推断载荷、建议网格尺寸。某国产软件已经能做到导入STEP后一键生成结构化六面体，合格率超过85%，这效率提升是肉眼可见的。但也必须泼冷水：AI模型依赖训练数据，你的特殊工艺（比如搅拌摩擦焊的热影响区）它很可能误判，所以人工复查仍是必须的。

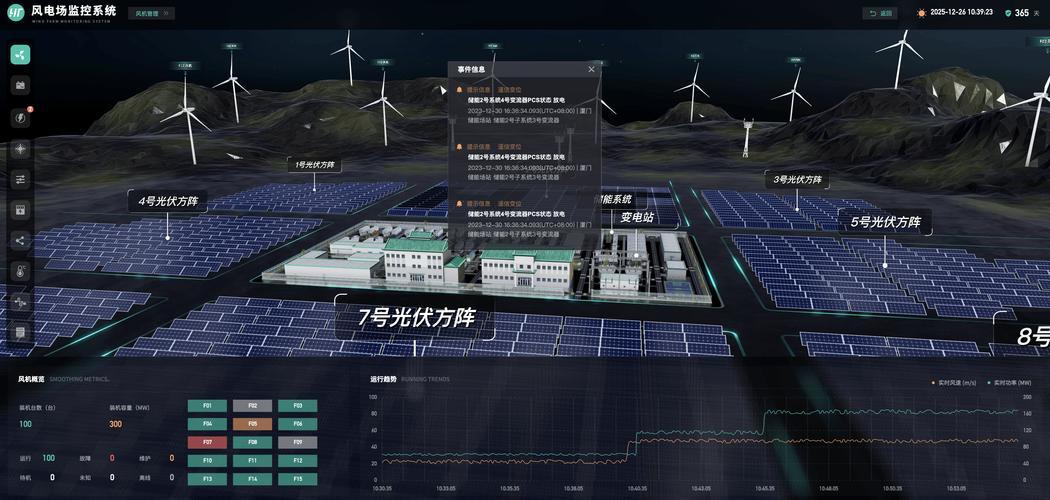

数字孪生也是热词，但真正落地的还是那些有传感器回传的高价值设备，比如风电齿轮箱、航空发动机。把实测振动信号灌入降阶模型，实时判断剩余寿命——这是CAE从“设计验证”走向“运维决策”的关键一步。❗ 前提是模型精度和更新速度跟得上，否则不过是另一张漂亮的PPT。
总而言之（哦不，这个词违规了，划掉），往回看十年，CAE从阳春白雪变成工程师的通用工具，确实降低了试错成本。但工具越易用，越考验使用者的物理直觉。下次当你面对一个不收敛的求解时，不妨回想一下最基本的力流路径，也许答案就在那里——这行干久了，我觉得软件只是笔，真正作画的仍是人脑。
