挂具：被忽视的产能杀手

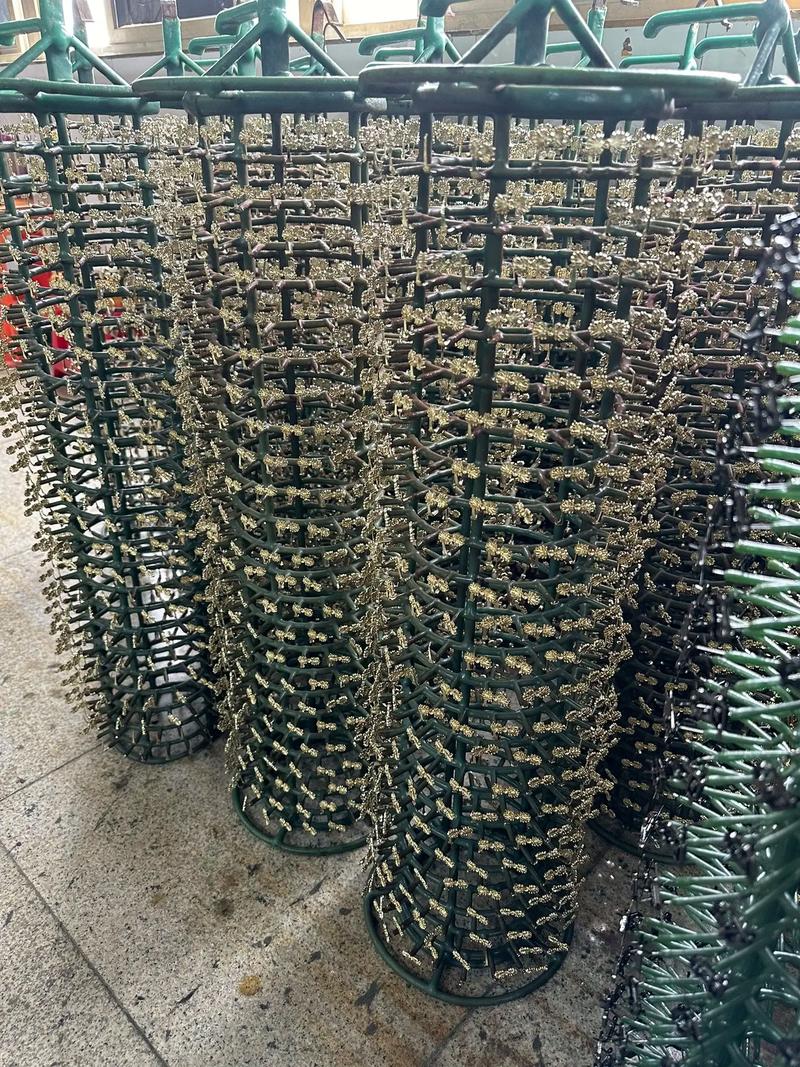

上个月去一家做锌合金电镀的厂，他们的挂具简直让我目瞪口呆。导电钩都烧黑了还在用——没错，烧黑了！工人说“还能导电就凑合呗”。挂具触点的电压降一旦超过0.3V，电流分布就会乱套，阳极泥、镀层厚度不均全来了。哪怕你整流器开得再稳，挂具接触电阻一大，局部电流密度能差出30%。这种镀层，过盐雾测试？做梦。
还有挂具的绝缘层。很多人觉得掉一点胶没关系，可一旦露出金属，那些地方会抢电流，周边镀件反而镀不上。特别是滚镀里的铜梗，磨损了不及时更换，整个滚筒的导电性恶化。说真的，每班检查挂具、每月全面退镀和修整，这事儿比调光亮剂优先级高多了。
镀液维护的盲区
镀液是心脏，但这颗心脏很容易得“慢性病”。老板们愿意花大钱买分析仪，却不愿定期倒槽清缸脚。殊不知，阳极泥和碳酸盐积累到一定程度，槽电压直接飙升，电耗上去不说，镀层脆性大增。我见过镀镍槽因铁杂质超标，整个镀层发黑起皮，最后查出来是钛篮破了，铁芯腐蚀。
这里必须插一句：🚫 千万别迷信滤芯。棉芯只能拦渣，拦不住金属离子。铁、铜、锌这些杂质，要么靠低电流电解，要么买专用除杂剂。但很多厂的操作是——连续过滤，就觉得万事大吉。笑话！
💡 问：镀液多久该大处理一次？ 答：真不是固定周期。主要看生产负荷和带入杂质的速度。比如注塑件电镀前处理带进去的铬酸雾，会慢慢毒害镀镍液。我的经验是，每生产50万平方分米就做一次霍尔槽试验，发现低区走位变差、高区烧焦倾向时，哪怕才三个月也得处理。每年至少用活性炭处理两次，把有机杂质吸掉。

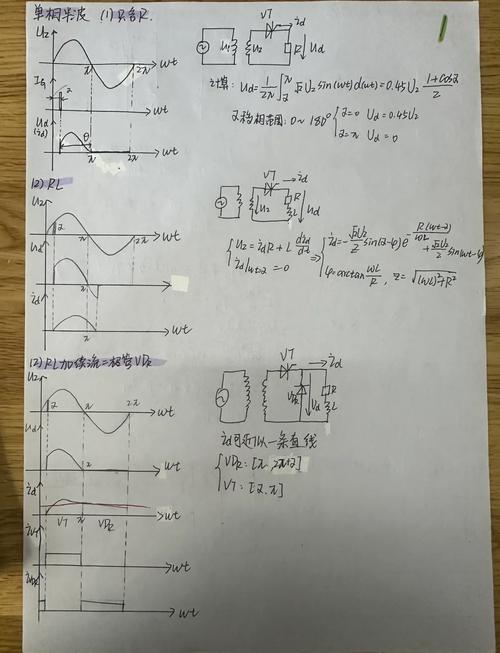

整流器选型与波形的影响
很多老板以为整流器“能出电流就行”，这想法太天真。不同的镀种对波形要求天差地别。镀铬必须用低纹波直流，纹波系数最好低于5%，否则镀层发灰、硬度上不去。而镀铜、镀镍可以用脉动直流，甚至某些镀种用正反向脉冲效果更好。我遇到过一家硬铬厂买了台伪劣高频开关电源，纹波20%多，做出来的铬层像树皮，最后整批报废。
⚡ 问：输出纹波系数到底多大才合格？ 答：看工艺。常规酸性镀铜、镀镍，纹波系数<10%都能凑合；但镀铬、贵金属电镀，必须控制在5%以内。如果做精密电镀，比如接插件镀金，纹波要低于1%！怎么测？别光看铭牌，拿示波器直接夹输出端，空载和满载都测一测。很多国产整流器虚标严重。
另外，别忽略线路压降。汇流排截面积不够，从整流器到镀槽压降可能高达1V，浴电压就不准了。特别是大电流镀硬铬，汇流排温升都能烫手，导电损失惊人。所以每隔几年得算算成本，换粗铜排可能比交电费划算得多。
这些年我悟出一个道理：电镀车间里，看得见的成本不是成本，看不见的浪费才是无底洞。挂具、镀液、电源，这三个环节理顺了，产能提高30%真不是吹牛。而且，质量稳定了，返镀少了，自然环保压力也小——毕竟废水处理量降下来，对吧？
别等到客户索赔单堆满办公桌，才想起这些“小事”。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：避开这些坑，电镀厂产能直接翻倍——十五年老师傅的实战笔记 https://www.dachanpin.com/a/tg/58496.html
