计算机辅助工程(CAE):那次仿真救了我的项目,也让我挨了骂

先讲个真事。几年前做一个传动箱项目,客户催得紧,设计部直接扔过来一套图纸,说‘就这样开模吧,没问题’。我习惯性跑了一遍模态分析——好家伙,一阶固有频率刚好落在发动机常运转速范围,共振风险极高。连夜改结构,加筋、调壁厚,再仿真,安全了。后来样机测试,振动值比老款还低30%。结果呢?被领导骂了:‘为什么不早用CAE?非要等图纸定型再搞?’苦笑。对,这就是计算机辅助工程(CAE)的日常:它总像个马后炮,却又力挽狂澜。

✅ 不是画图,是‘算’出物理

很多人以为CAE就是‘电脑上的测试’,其实没那么简单。我们做仿真的,更愿说它是数值实验。比如有限元法(FEA),把复杂几何切成千万个小块,每个小块求解偏微分方程,然后拼出整体的应力、位移、温度场。以前手算一个悬臂梁的挠度要半小时,现在上百万自由度模型,几十分钟出结果——但前提是你知道边界条件怎么设。错一个接触属性,算出来的应力能差一个数量级。

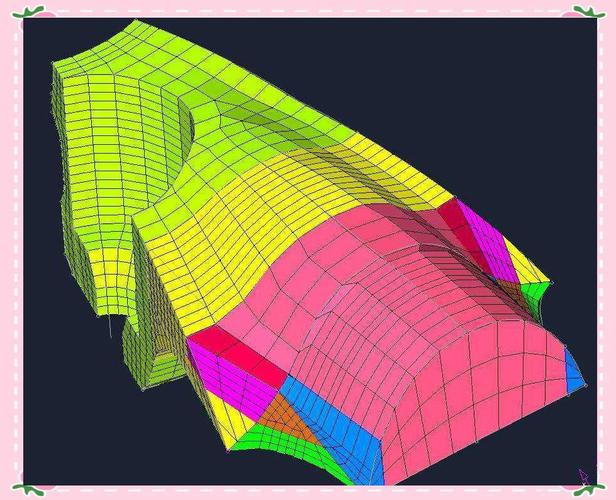

工业CAE软件有限元网格划分界面
工业CAE软件有限元网格划分界面

另一大块是计算流体动力学(CFD),搞散热、风阻、噪声的。记得有次优化一个电机冷却水道,原方案流阻太大,泵功率不够。CFD仿真发现,弯头处有死区,改成渐变截面和导流片,压降直接降了40%。设计部不信,3D打印了个透明件,打水压试验——和仿真曲线几乎重合。从那以后,他们主动来求着做仿真。

💡 仿真准不准?先看你的输入

经常有人质疑:‘仿真嘛,garbage in, garbage out’。对了一半。输入垃圾,输出肯定垃圾;但高质量输入,也可能因为忽略非线性、材料本构不准而出偏差。我们这行有个心照不宣的规矩:永远对标实验。至少做过一次物理测试,拿到真实材料参数、接触刚度、阻尼比,你的模型才算‘标定’了。否则再漂亮的云图,也就是张壁纸。

问:做CAE需要多深的数学功底?

答:说实话,日常操作不需要手推偏微分方程,但必须读懂报错。比如求解器报‘负主元’,如果是线性静力分析,十有八九是约束不足,模型刚体位移;如果是非线性,可能是局部屈曲或材料不稳定。这种直觉要靠案例喂出来,光看书没用。另外,矩阵秩、条件数这些概念,理解越深,越容易诊断问题。但不用怕,现代前处理器帮我们做了很多,关键还是物理理解。

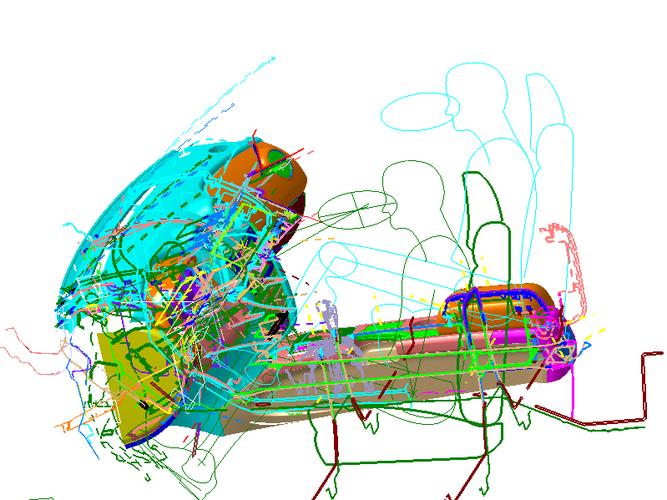

汽车底盘结构CAE强度分析云图
汽车底盘结构CAE强度分析云图

❗ 多物理场耦合,才是深水区

单场分析算入门。现实世界哪有那么多单一问题?比如电池包热管理:电芯生热、冷板流阻、结构承压、振动疲劳,全耦合。我们做过一个液冷板方案,流道设计只看CFD,压降优秀;但装到包体上跑振动仿真,焊点应力集中,三个月虚拟路试就开裂了。后来流固耦合(FSI)重做,牺牲一点流阻,增加支撑筋,寿命达标。教训就是:耦合不是选项,是必须。

问:中小企业用CAE,最经济的路径是什么?

答:别一上来就买全套大软件,年费几十万那种。先梳理核心痛点:是强度问题?振动?散热?再针对性选模块。现在有开源求解器如CalculiX、OpenFOAM,配合免费前后处理器,入门成本极低。但需要学习曲线。另一个思路是云端仿真平台,按需付费,硬件也不用投。关键是培养一个人机共担的仿真流程,而不是迷信软件。再牛的软件,参数调不好也瞎掰。

还有多体动力学(MBD),机构运动、载荷提取。看过一个六轴机器人仿真,设计时没做动力学校核,样机高速抖动,减速机半年就坏了。后来补做刚柔耦合,把臂杆当成柔性体,才发现共振点恰好是常用速度段——改路径规划,避开共振区,问题解决。所以CAE不是孤岛,MBD输出的载荷,直接给FEA做强度,再给疲劳分析软件算寿命,数据流要打通。

🔍 后处理:别被彩色图片骗了

后处理最易误导人。默认的彩虹色谱,红热蓝冷,直观但可能掩盖真相。有个经典案例:某压力容器分析,最大应力才200MPa,远低于屈服,看似安全。可把色谱上限调到350MPa,才发现局部褶皱区小范围进入塑性,循环载荷下低周疲劳,隐患极大。所以,关键区域必须切片、探针取点、看动画,不能只看宏观云图。要像医生读片,而非看风景画。

问:仿真结果的误差多大可以接受?

答:没有统一标准。一般我们对标实验误差控制在10%以内算优秀,20%可以接受,但看具体量。模态频率通常误差小于5%;应力受网格和边界影响,局部尖点30%也正常。最重要的是趋势一致:实验和仿真的高应力区、变形模式应吻合。若完全不符,肯定是模型假设错了,比如把过盈配合当成了固定约束。多验模,少猜。

🌐 未来:AI替代仿真工程师?还早

现在到处吹AI for CAE,确实有进步。拓扑优化用机器学习加速,或训练代理模型代替高耗时仿真。但我试过几个工具,目前AI只能处理规范问题,比如标准零件库的强度校核;一旦几何或工况非标,立刻抓瞎。懂得物理的工程师,用AI如虎添翼;一味依赖AI,可能犯低级错误。就像有个笑话:AI学会了所有牛顿定律,但给它一个三个球碰撞,它忽略了接触次序——因为训练集里没有。

说回我自己。现在每接一个新项目,第一件事不再是画CAD,而是搭概念仿真模型。粗糙的网格,大概的材料参数,跑个基本的静力或模态,看看力流、变形趋势,再指导详细设计。这叫‘仿真驱动设计’。传统做法是设计完再验证,太被动;早点介入,改动成本低,也少挨骂。

最后啰嗦一句:计算机辅助工程(CAE)不是神器,它是思维方式。强迫你定量思考,承认不确定性,并学会在物理和数字之间搭桥。这条路越走越深,也越有意思。
