变频驱动(VFD)在泵控中的那些坑与省钱妙招

那晚电话惊醒我——泵房又跳闸了。恒压供水,才投运三个月的VFD。赶到现场,显示屏黑着,电机烫得能煎蛋。

💡 不是所有泵都适合VFD

理论上,离心泵加变频就像给了它一个温柔的大脑。但实际?问题出在低频。泵的转速一掉到30%以下,扬程就是二次方衰减——你可能连系统背压都打不破,水根本送不出去。这时候操作界面还在努力维持闭环,结果就是电机过载发热。那天就是,工艺要求小流量,频率压到二十几赫兹,泵却憋得直叫。

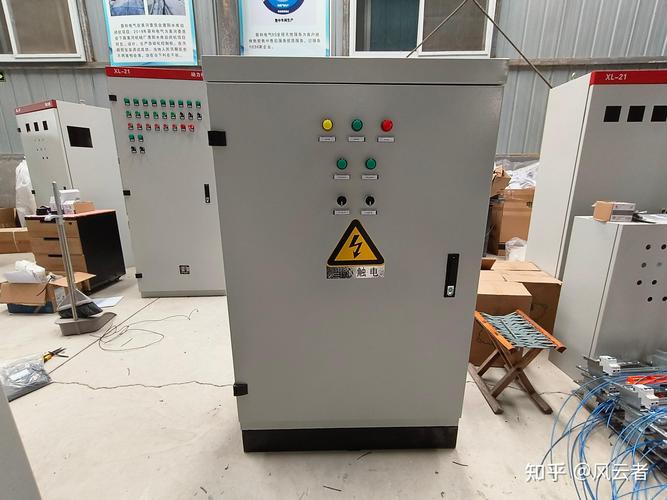

工厂水泵房变频柜过热故障现场
工厂水泵房变频柜过热故障现场
所以啊,选VFD之前先看泵的必须最小流量,比功率计算重要得多。有些场合,比如循环水系统,常年满速跑,加变频就是烧钱——多一个故障点。 问:那什么场合一定要上VFD?
答:流态变化大、需要精确控压或节能空间显著的。比如二次供水,夜间流量只有白天的1/5,用VFD省下的电费两年就能回本。但前提是你得做好水泵特性曲线匹配,别随便拿台泵就配。

⚡ 谐波是个隐形杀手

VFD输出不是正弦波,是PWM斩出来的脉冲。这玩意儿对电机绝缘是慢性毒药。早些年我们用国产某牌VFD,轴承寿命就没超过半年。拆开一看,轴电流灼伤痕迹——共模电压作祟。后来加装电抗器、改用绝缘轴承,才算消停。 可别小看那几kHz的载波频率。调高了,电机静音但IGBT发热;调低了,能听见磁芯嗡嗡响。我一般设到4k左右,然后跟现场说:听见旋律没?那是省钱的代价。

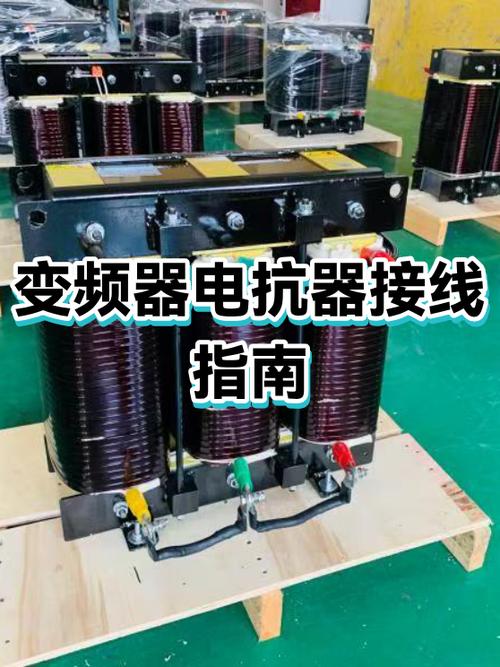

VFD输出端加装输出电抗器实物接线
VFD输出端加装输出电抗器实物接线
问:电机离VFD很远,要不要加滤波器?
答:超过50米强烈建议!长电缆的反射波能把尖峰电压放大两倍,电机端子上直接干到一千多伏。我见过一台90kW的电机,因为现场舍不得那几千块滤波器,一年烧了三次绕组——修一次的钱够买仨滤波器。

💸 省钱是真省钱,但账得这么算

💸 省钱是真省钱,但账得这么算
💸 省钱是真省钱,但账得这么算
节能率吹到50%的,你听听就好。工况不变的情况下,VFD自身耗电3-5%,再加上电机效率略降,节能量主要来自降低无用功。阀门全开、靠变频调流量,才能把平方转矩负载的省电原理发挥出来。 去年我们改造一个循环水泵,原系统阀门开度常年40%,换成VFD后,频率降到38Hz,功率从110kW掉到60kW。一年省近二十万电费。但——同期因为谐波干扰,DCS莫名其妙重启了两次,停产损失……咳咳。所以,电磁兼容的钱不能省。 问:小功率VFD是不是都一样?
答:低价货的IGBT和驱动电路缩水严重。7.5kW以下,某些牌子过载能力虚标,像夏天风机堵转,立刻就跪了。宁可多花几百块选品牌机,至少遇到过载先减速而不是直接跳故障——那对连续生产的价值,远不止差价。 做这行久了就知道,VFD不是插上就能用。它是个系统,从配电、接地、布线到散热,任何一个细节疏忽,半夜电话就会响。但它也确实是工业里最善变的执行器——用好了,就是印钞机。
