上周去一个老客户的车间，看到他们新上的全自动折弯单元——我一时间有点恍惚。二十年前入行时，钣金车间里师傅们拿锤子敲打，噪音震天，精度全靠手感。现在？机械臂闪着蓝光，激光在钢板上游走，误差控制在±0.02mm。这不是科幻，这就是当下的钣金加工。
别再把钣金当“铁皮活”了
说实话，直到今天还有人觉得钣金就是剪板、折弯、焊接，是个粗活。我每次听到这种论调都想反问一句：您见过卫星天线上的反射面板吗？那个平面度要求，比镜面还高；还有医疗器械里的精密结构件，指甲盖大小的零件上要冲压出十几道小特征。钣金加工的触角早就伸向了航空航天、新能源、半导体设备……这些高精尖领域。它早不是敲敲打打的代名词了——它是现代制造的一根隐形脊梁。
但问题来了。正因为应用场景越来越变态，工艺选择就成了一门玄学。客户常常拿着图纸问我：这个件，激光切还是数控冲？铝板折弯老裂，是不是模具不行？…… 好，咱就掰开了聊聊。
💡 工艺选择的“折磨”
有一次，一个小伙子在我耳边念叨了半小时：“激光切割快，但冲压成本低，到底用哪个？” 我直接带他去产线看。碳钢件，厚度2mm，批量5000，精度要求一般——冲压完胜。但如果是样件，或者异形孔多，激光就香了。没有万能答案，只有最适合的方案。懂了吧？
这也带出一个经典的钣金加工痛点：变形。尤其是薄板，热切割后内应力释放，能给你扭曲成薯片。我见过最离谱的，一块1.5mm的不锈钢板，切完搁地上，肉眼可见的波浪边。怎么解决？工艺上，可以先做去应力处理；设计上，别老把孔密密麻麻堆在一起。还有，激光参数调不好，热影响区大，也容易变形。
问：不锈钢薄板激光切割后变形严重，除了去应力还有别的招吗？
答：有。试试氮气辅助切割，热输入小；或者改用微连接工艺，让板材保持刚性。另外，切割顺序也很重要——先内孔后外形，别闷头一口气全切了。再不行，上矫平机吧，虽然心疼钱。
问：铝件折弯时圆角处老是开裂，是不是材料问题？
答：大概率是工艺和模具没配好。铝的延展性不差，但折弯半径要≥板厚，下模槽宽也得合适。还有，注意纹路方向！折弯线与轧制方向垂直，否则拉裂给你看。去年帮一个厂调过，单纯把模具光洁度提升了一下，开裂率降了七成。
🤖 智能制造，是抢饭碗还是神助攻？
我承认，第一次看到全自动钣金生产线时，心里咯噔一下——这玩意儿一开，得让多少工人下岗？后来发现，我多虑了。现在行业缺人缺到哭，年轻人宁愿送外卖也不愿干冲压。怎么办？机器顶上。但机器不懂“手感”，复杂的折弯补偿、焊接变形预估，还得靠老师傅的经验喂给AI。说白了，钣金加工的智能化，不是取代人，是把人从重复劳动里拽出来，去做更有脑子的活。
比如现在很多厂上了 MES 系统，生产进度、设备状态实时监控。再先进点，数字孪生模拟折弯回弹——调机时间从两小时缩到十分钟。❗这速度，放五年前我做梦都不敢想。但问题是，系统集成烧钱，中小企业看着眼馋，真下手还是哆嗦。
❗ 踩过的坑比走过的路还多
干这行久了，谁还没几个惨痛教训。曾经有个精密机箱项目，焊接后尺寸全跑偏，查了半天，发现是供应商提供的冷轧板残余应力太大。换了家钢厂的，立马稳了。还有一次，表面处理完的铝件，放了一星期全长霉斑——傻眼了，原来清洗后烘干温度低了，残留水迹。这些细节，书本上不教，全是真金白银换来的。

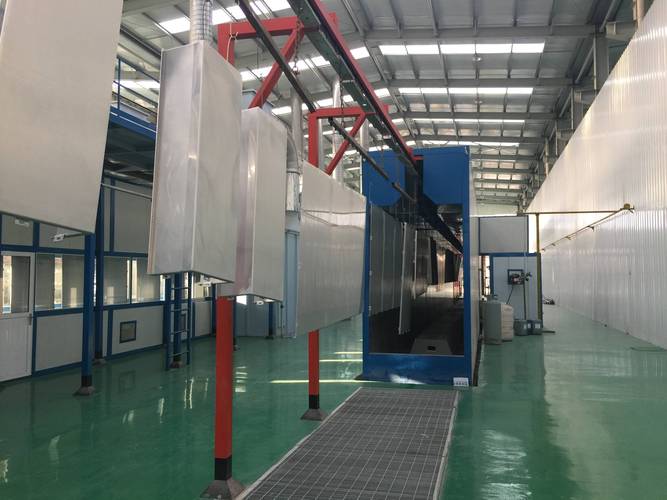

说到表面处理，钣金加工里最容易忽略的就是它。喷塑、电镀、阳极氧化……每个环节都可能埋雷。比如不锈钢喷砂后颜值爆表，但如果不钝化处理，手一摸就是指纹，客户退货没商量。
最后聊聊容差管理。好多设计工程师标公差，不是越严越好吗？错！我看到图纸上整个面±0.05 mm 就头疼。实际加工，平面度能做到 0.1 就很牛了。关键功能配合面收紧，其余放开，成本能下降一截。这是血的教训——别把钣金加工当精密机加，它是另一套逻辑。
夜深了，看到产线上还在调试工艺的小伙子，我想，这个行当的魅力就在于——永远有你想不到的新花样。冷不丁一个异形件，就能让你兴奋（或者崩溃）一整天。就这样吧，下次再聊。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工：从敲敲打打到纳米精度，这中间到底经历了什么 https://www.dachanpin.com/a/tg/59590.html
