上周去一个做医疗器械的朋友厂里，一进门就看他对着放大镜盯着一批骨科螺钉发呆——镀层又出现针孔。唉，都第三批了。说实话，表面处理这玩意儿，看起来简单，不就是镀个锌、发个黑？真踩坑的时候，你就知道它是个彻头彻尾的黑洞。我干这行快二十年，还是时不时被它阴一把。
电镀？其实是在玩电化学“烹饪”
很多人以为电镀就是把零件往槽里一扔，通电就好。哪那么简单。前处理稍微马虎，比如除油不彻底，氢脆马上给你颜色看。弹簧件镀完嘎嘣脆，一掰就断——这种亏我吃过。后来学乖了，去氢必须严格控温控时，多一小时都舍不得，结果赔了整批货。

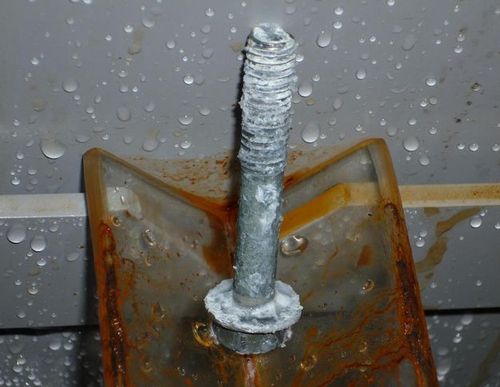

还有一次，镀锌件送去做盐雾试验，48小时就出红锈。按理说三价铬钝化后96小时没问题啊。最后查下来，钝化液pH值漂了——就那么零点几。你说气不气？这种参数，全靠一线师傅的手感，书本根本教不会。
阳极氧化：别被“防护层”忽悠了
铝合金阳极氧化，业内最爱吹耐腐蚀、耐磨损。可你试试在未封闭的氧化膜上滴一滴墨水，瞬间渗透，永远擦不掉。封闭工艺才是关键。高温醋酸镍封闭、沸水封闭、冷封闭……各有各的脾气。有个项目，客户指定要硬质阳极氧化，膜厚要求50微米。做出来尺寸超差，孔都堵了。为什么？事先没计算膜厚增大的余量。这种低级错误，我都不好意思提，但就是反复发生。
现在流行无镍封闭，说是更环保。但成膜质量，说实话，热带潮湿环境还是扛不住。有些东西，真不能只追概念。
磷化、喷砂、发黑：那些“非主流”的坑
别以为只有高端工艺出问题。磷化作为涂装打底，膜重控制不好，油漆一掉一大片。喷砂最怕夹砂——砂粒嵌进基体，后续涂装绝对鼓泡。还有常温发黑，那玩意儿就是薄薄一层氧化亚铜，手一摸就掉，我管它叫“心理防护层”。
说到这，想起一个老法师教我的绝招：发黑后浸脱水防锈油，能顶一阵。但他也说了，千万别用水性防锈剂，会溶解那层脆弱膜。这些经验，都是跌打滚爬换来的。
QA：实战中常见的两问
问：我们公司用锌镍合金电镀，经常出现钝化膜色泽不均，怎么回事？
答：这问题我起码被问过二十遍。基本都是清洗水污染了——别笑，很多厂钝化后用同一槽水洗，前带进的重金属离子把钝化液搞串了。另外，镀层粗糙也会导致色差。用些糖精之类的光亮剂能改善，但脆性会上去。权衡吧。
问：不锈钢酸洗钝化后，用不锈钢钝化检测蓝点法，总有零星蓝点，算合格吗？
答：看标准。国标说不能有，但实践中，特别是焊缝处，偶尔一两个点很正常。完全没蓝点，得用硝酸-氢氟酸混合液，那玩意儿对操作工太危险。我一般建议客户：关键部位无蓝点，非关键部位少许可接受，但必须补涂钝化膏。别死心眼，安全第一。
别让表面处理成为“内部问题”
很多设计工程师根本不懂表面处理，图纸上就写个“镀锌”，完了。什么锌层厚度、钝化类型、封闭要求……一概没有。最后供应商乱做，出了问题互相扯皮。我建议：在图纸技术条件里，参照ISO 4042或者ASTM B633写清楚，不然背锅的永远是生产。
还有一些新工艺，比如达克罗（锌铝涂层），耐腐蚀是真好，但涂层软，螺纹件涂后可能乱牙。还有环保型无铬达克罗，附着力比传统差点意思。选工艺，必须结合工况，别光看性能数据。
好了，今天先吐槽这么多。表面处理的门道，一篇根本写不完。总之记住：前处理是灵魂，参数是命，细节是鬼——时刻提防着吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理这活儿，门道比你想的深多了 https://www.dachanpin.com/a/tg/59593.html
