机械加工（切削）——这些年我踩过的坑和一点心得

说实话，干切削这行十几年了，每次上手新活儿还是得打起十二分精神。上个月接了一批钛合金框架，本以为参数都烂熟于心，结果第一刀下去，涂层刀具崩口了，工件表面拉出一道深沟。💢 那瞬间真想摔扳手。

冷静下来检查——切削液浓度低了，喷嘴角度偏了那么一点点。你看，就是这点”小事”，让你前功尽弃。所以今天不聊教材上的死知识，就说说那些现场真正折磨人的玩意儿。

选刀如选老婆？没那么玄乎，但有硬指标

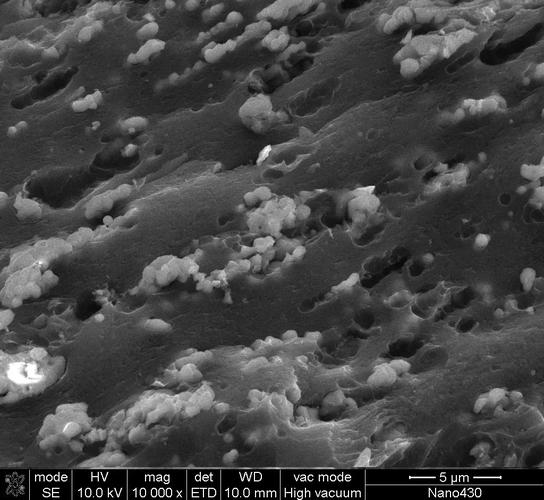

很多人把刀具材质讲得神乎其神。粉末高速钢、硬质合金、金属陶瓷、立方氮化硼……没错，材质是核心。但涂层工艺才是这几年我最关注的变量。同一把硬质合金基体，TiAlN涂层和AlCrN涂层在高温合金上表现天差地别。TiAlN耐高温氧化不错，但碰上断续切削，AlCrN的韧性优势就出来了——尤其切那些毛坯余量不均匀的锻件，刀尖扛冲击的能力直接决定你一个班能省几次换刀。

💡 一个小经验：如果加工不锈钢316L，涂层别光看硬度，还要留意涂层的摩擦系数。去年换了种类金刚石涂层，黏刀现象少了很多，表面粗糙度从Ra 1.6直接降到0.8。

不过话说回来，涂层再牛，微观几何形状不对也白搭。刃口钝圆半径、前角、后角——这些参数在切削仿真软件里调得再漂亮，实际装刀时偏了零点几度，切削力曲线就全变了。所以我现在都要求操作工用对刀仪校准，别信”靠手感”，那玩意儿骗过我好几次。

切削液、干切还是微量润滑？这是个经济账

最近车间环保查得严，切削液处理成本飙涨。老板老想推干切，我苦笑——切铝合金还行，切镍基合金你试试？切削热散不掉，刀具软化，工件热变形，最后尺寸超差哭都来不及。但完全依赖浇注式冷却呢？水泵耗能、油箱占地、烟雾问题……真是头大。

权衡之下，我在几台立加上装了微量润滑（MQL）系统。压缩空气带着极微量的植物油雾化喷到切削区，既降了摩擦，又不像传统切削液那样搞得遍地流淌。不过MQL的管路设计非常讲究，喷嘴必须对准切削点，否则冷却效果大打折扣。我们专门改造了主轴内部通道，花了三周调试，终于把碳纤维复合材料的加工温度压下来了。

问：MQL能完全替代传统切削液吗？
答：不能一刀切。对于高强度钢、高温合金的粗加工，大流量冷却还是保险。但精加工或钻小孔，MQL优势明显——切屑轻，不易黏刀，孔壁质量还高。关键看你车间有没有条件配高压空气和油雾收集系统。

问：切削液浓度怎么控制才算靠谱？
答：别信配比表上的死数字！我见过太多照搬5%浓度的，结果夏天发臭、冬天结冻。最好用折光仪每天测两次，根据切削材料微调。铸铁加工可以淡到3%，铝合金要提到6%~8%，不然铝屑黏成一团，划伤已加工面。此外，定期清理液箱，否则细菌滋生会影响润滑性和寿命。

振动——隐形的精度杀手

有一次精镗孔，振纹怎么也消不掉。调转速、进给、切深，改了无数遍参数，甚至换了防振刀杆，还是偶尔出现。最后发现竟然是工件装夹刚性不足——液压卡盘压力低了0.2MPa，工件在切削力下微颤。0.2MPa！你说冤不冤。

振动问题在长悬伸刀杆上尤其常见。一般的思路是降低切削用量，但效率就没了。我的做法是先用模态分析锤击测试找出刀杆固有频率，然后反推稳定切削转速区间。配合变节距铣刀，能显著消振。当然，如果预算允许，直接上主动阻尼刀杆，效果立竿见影，就是价格让人肉疼。

另外，切屑形态也会诱发振动。特别是断屑不好的时候，长切屑缠绕工件或刀具，瞬间改变系统阻尼。我在加工韧性钢时，会特意调整断屑槽参数，甚至人为加入断屑程序（通过主轴周期性停顿），虽然有点影响节拍，但避免了切屑划伤和振动加剧，总的算下来报废率降了，更划算。

难加工材料：除了硬啃，还得懂点“冶金学”

这几年航空零件越来越多，Inconel 718、钛合金Ti-6Al-4V几乎成了家常便饭。它们的共同特点：导热率低、加工硬化严重、与刀具亲和力强。简单说就是——又黏又硬还散热差，一副“你奈我何”的架势。

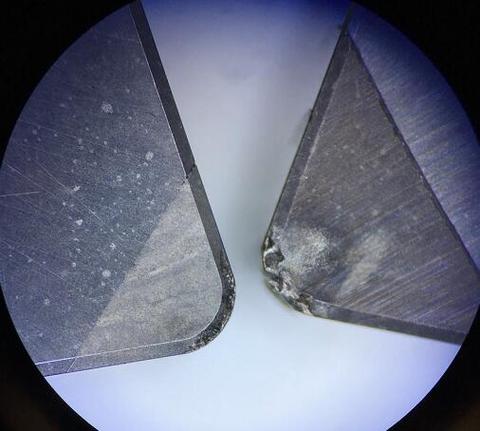

我试过很多策略。高压冷却是个方向，70bar以上的冷却液冲击能有效断屑并带走热量。另外，刀具几何要做较大前角，减小切削力，但同时要加强刃口，防止崩裂。有没有两全其美的办法？坦白讲，没有。只能根据粗精加工不同阶段，选不同的刀具和参数。精加工时我更倾向于用立方氮化硼（CBN）刀具，硬度仅次于金刚石，且化学稳定性好，不易与镍基合金发生扩散磨损。前提是机床刚性好，切削速度要拉高到200m/min以上，否则经济效益不明显。

哦，还有一个经常被忽视的点：工件热处理状态。同一牌号材料，固溶态和时效态的切削性截然不同。有些厂家为了省事，直接对固溶态进行粗加工，余量留到时效后精加工，但时效变形量如果没算准，精加工刀具会时不时碰到“硬点”，刀具寿命直线下降。我现在都要求材料溯源，搞清楚批次热处理参数，再定切削工艺。
