价值流图（VSM）别瞎画：一位老工业人的血泪教训

VSM？画过不下五十张了吧。但说真的，大部分都是废纸。

我刚开完一个项目复盘会，看着会议室白板上那张被马克笔涂得花里胡哨的价值流图，突然就想起十年前自己第一次画这玩意儿的样子——当时觉得只要箭头画得够直、数据标得够密，就能让老板夸一句“专业”。结果呢？产线瓶颈该堵还是堵。今天我想跟你聊聊，为什么那么多价值流图最后都落灰了，以及到底怎么画才能撬动真金白银的改善。这可不是教科书里抄来的东西，全是我踩过的坑。

一、价值流图不是流程图，求你别再混了

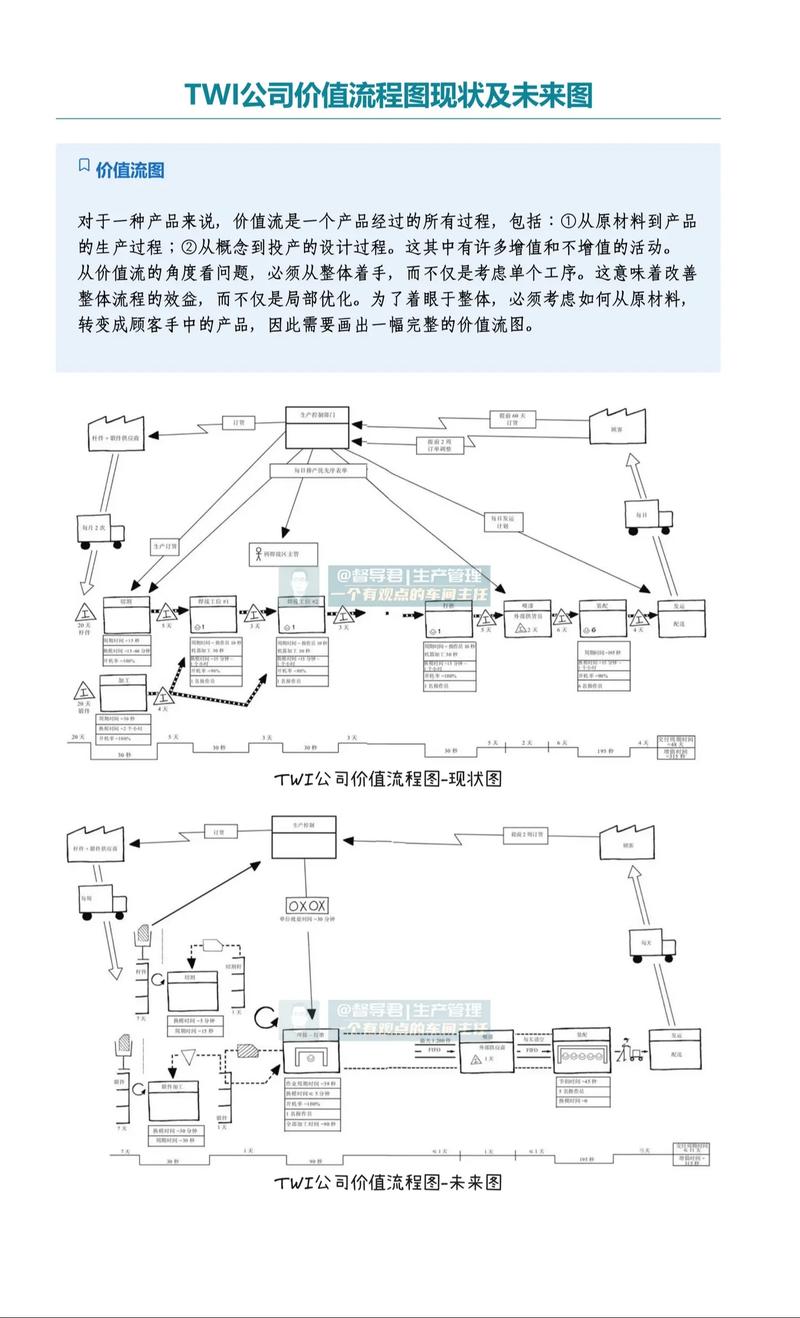

说实话，直到现在还有人把价值流图和工艺流程图搞混——甚至一些“顾问”都犯这毛病。流程图只管步骤，而VSM要的是流动感，是时间、库存、信息流的交织。我见过最离谱的一张图：整张纸密密麻麻画了三十几个工序框，每个框里写着“车削”“铣削”之类的词，旁边标着秒级的加工时间。但真正的价值流图呢？核心就三个东西：物料流、信息流、时间线。少了任何一样，都只能叫示意图，不叫VSM。

问：那到底啥时候该用VSM，啥时候只用流程图？

答：简单粗暴地说，当你想优化单个工站的作业顺序，画个流程图就够。但如果你面对的是从原料进厂到成品交付的整个链条——周期动不动一两个月，库存堆得一塌糊涂——这时候不上VSM就是在摸鱼。VSM最大的威力是让你一眼看到库存堵点，比如那个让所有人都头疼的“在制品三角小山”，对吧？

另外啊，很多人忽略了一点：信息流是VSM的灵魂。生产指令怎么传的？是ERP自动推送，还是车间主任靠吼？纸质看板还是扫码枪？把这些画不清楚，后面的分析全是空中楼阁。我亲眼见过一个工厂，明明上了MES，但调度员还是习惯打电话催料，这种断层你在电脑上看数据永远发现不了，只有去现场、画VSM的时候才会冒冷汗。

二、你计算的那些时间数据，十有八九是错的

啊，说到数据，我这火就上来了。好多工程师画图之前，直接从ERP里导出一堆标准工时，然后闭着眼睛往图上贴。结果改善方案一做，发现全线速率根本没提升——因为标准工时和生产实际之间的差距，比产线上那台漏油的冲床还离谱。

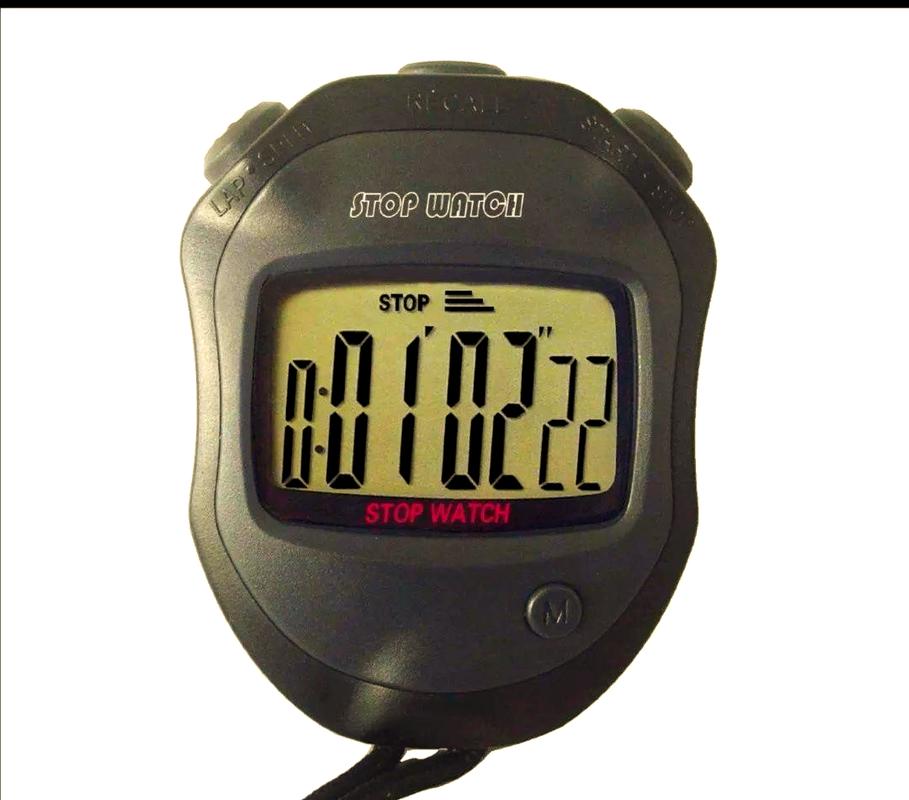

我给你讲个真事。去年在东莞一家电子厂，他们的VSM上印板工序的C/T标着1.2秒，我觉得不太对劲。跑到线上掐秒表一测，实际平均1.8秒，换产调整那段时间直接飙到12秒。你拿着1.2秒去算交付周期，能准吗？价值流图上的每一个数字，都必须是现场实测，而且不能只测一次。我一般带个三脚架，把Gopro架在产线边录一整天，回来再抽几段分析波动。不然的话，那些所谓的“增值比”数据就是自欺欺人——统计上好看，车间里一地鸡毛。

问：库存数据怎么弄才不虚？

答：这是VSM里最容易造假的地方。ERP里的数量？信一半都嫌多。必须去实物堆里点，而且尽量同一时间点所有工序的库存。我们以前用“库存快照法”，周三上午9点所有人同时去数，拍照留底。你会发现仓库和线上报的差出两成是常事。😡 记住，库存天数=库存数量/日需求量，而需求量要用实际出货数据反推，别用订单量，否则部门间扯皮能把VSM扯成垃圾桶。

还有个经常被漏掉的：换型时间。很多工厂把切换时间平均化处理，结果VSM上曲线平滑得像美颜过度的自拍。正确的做法是分产品族画，不同产品切换带来的扰动完全不一样——这又是另一个大坑了。

三、智能工厂时代，VSM居然还能这么玩

别以为工业4.0了，价值流图就过时。恰恰相反，前阵子参观一家德资汽车零部件厂，他们把VSM和数字孪生一结合，看得我直拍大腿。

过去我们画图是静态拍照，改善得等下一个周期验证。现在人家直接在系统里拖拽工序模块，实时数据来自IoT传感器，不光有当前状态，还能模拟“如果我把这条支线合并”或者“缩小超市库存水位”之后的流动——这就是活的VSM。更狠的是，有些软件能自动抓取设备OEE和异常报警，生成的时间线图上红红绿绿的，比我们手动标注的精准十倍。当然，不是让你扔掉纸笔。初期调研时，我还是坚持手绘初版，因为那能逼你走遍全场、闻到切削液的味道、听见气动扳手的冲击声，这些东西屏幕上是没有的。

问：上了MES和Andon系统，VSM是不是多余了？

答：这个问题我被IT部门和运营怼过无数回。系统能告诉你目前哪台机器停了、堆了多少件，可它不会告诉你为什么从组装到包装的搬运存在35%的重复路径，也不会点醒你因为工艺布局是十年前的，导致信息化接口全靠人工补录。VSM是系统之眼，是让你退后一步看全局的东西。💡我的经验是，每季度至少组织一次“VSM Walk”，带着各部门骨干走一遍，更新现状图，顺便把新发现的浪费钉上改善板。

最后，画完图千万别急着贴墙上感动自己。你得拿它当武器。我通常要求每个VSM必须有至少三个“爆炸点”——那些改善之后半年内能收回成本的爆破点，直接用红云框标出来，带上预估金额扔给财务看。不然的话，老板只会觉得你又领了一堆A3纸。

问：能不能给个改善优先级的口诀？

答：当然。先干阻断流动的瓶颈，比如某台设备待料超过4小时的；再砍信息断点，比如发货计划还靠Excel传来传去的；最后才去优化那些相对流畅的工序。顺序错了一切白搭。现实中不少人一上来就盯着C/T最短的工站提速，结果瓶颈前面积压更严重，这等于给胖子系皮带还往死里勒肚子——越努力越糟糕。

说实话，价值流图这东西，画起来简单，用起来要命。但一旦你真正搞懂它，就会发现整个工厂的脉络在你眼前展开，那种通透感，比年终奖还爽。
