电镀人踩过的坑：结合力不良，你是否也夜不能寐？

干电镀十年了。最近一批活，镀层起泡，客户拍桌子。

说实话，挺沮丧的。但这么多年，咱们谁没被结合力问题折磨过？——唉。

记得刚入行那会儿，师傅叼着烟说：“结合力不好，其他都是扯淡。” 当时觉得是废话。现在？这句话简直是真理！💡

那该死的起泡，到底从哪冒出来的？

很多人第一反应是：镀前处理不到位。没错，除油不彻底是头号嫌疑犯。但你以为除油就是丢进超声波洗一洗？天真了。有一次，我遇到一个邪门活儿——镀锌件，前处理碱液温度高了点，表面钝化膜反而生成，结合力立马完蛋。这种隐性除油失败，连化验都查不出，全靠经验！真要命。

还有个坑：活化。说是“活化”，很多人就泡几秒盐酸完事。殊不知，活化时间太短，氧化膜没去掉；太长，基体又过腐蚀。那个度，像做饭的火候，说不清道不明。我到现在有时还失误，恨不得把零件捞出来多看一眼。

问：我明明除油很认真，活化也做了，为什么镀层还是鼓泡？

答：你检查过漂洗水吗？别笑！漂洗槽里的水要是脏了，二次污染比没洗还糟糕。尤其是碱性除油后，水洗不干净，残留的硅酸盐跟镀液一反应，形成胶体吸附在表面，结合力直接报废。还有一个常被忽视的——镀前应力。如果是冷轧钢板，冲压后没去应力直接镀，镀着镀着就起泡，简直玄学。我们车间后来硬性规定：重要件必须去氢回火，虽然麻烦，但值。✅

镀液管理——别让杂质毁了你的心血

以前我带过一个徒弟，特别迷信添加剂。有一次，镀镍层发雾，他狂加光亮剂。结果？结合力更烂了！因为添加剂过量分解产物，就像镀液里的慢性毒药。这些东西吸附在阴极，形成一层有机膜，镀层一折就掉皮。我气得骂了他一顿，然后整个镀液拉去电解处理，三天三夜没合眼。❗

镀液的金属杂质也烦人。铜离子、铁离子跑进去，镀镍就发黑、发脆。我们厂有次镀铬，槽底积了一堆铬渣，阳极板都糊死了，镀出来的件一敲就裂——那是氢脆加结合力不良的综合症。所以，现在每周都做霍尔槽试验，看那试片上的烧焦、雾状，比看股票K线还紧张。

问：化验单上镀液成分都正常，为什么产品还是不行？

答：化验能告诉你硫酸镍多少克，但能告诉你有机杂质多少吗？不能！很多老师傅靠眼看：镀液颜色晦暗，泡沫发粘，那就有鬼。最实在的办法——勤做小电流电解，或者定期用活性炭处理。别心疼那点过滤机耗材，出个批量报废，你哭都来不及。另外，别忘了阳极。 阳极面积不足、钝化，都会导致主盐浓度下降，阴极电流效率失衡，镀层一坨糊涂。我就曾因为阳极袋破了没发现，整个电解液都是黑渣，挂上去的零件像癞蛤蟆皮。😡

挂具与阳极——看不见的杀手

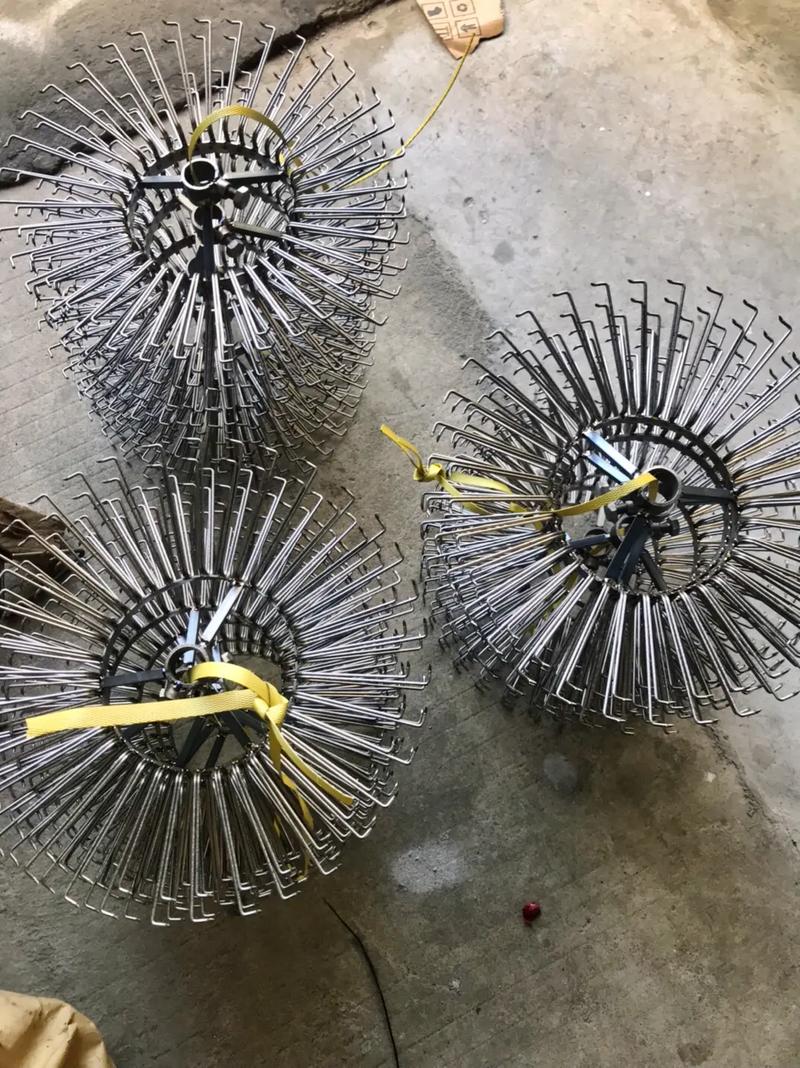

电镀这行，细节多到变态。比如挂具。很多人觉得，挂具能挂住不就行了？错得离谱！挂具的导电接触点如果锈蚀、发热，那一瞬间的电压降，就能让镀层结合力归零。还有，挂具的绝缘层脱落，会抢电流，工件周围形成杂散电流场，镀层不但不均匀，还会剥落。我见过最惨的一次，整挂30个件，只有挂钩附近的几个是好的，其他全起皮。后来发现，挂具设计不合理，底部工件电流太小，根本没镀上有效的底层。

阳极呢？也常被忽略。 阳极分布不均，造成电力线畸变，工件凹角处镀不上，凸出部位烧焦。这种结构性的结合力缺陷，靠调整配方没用，必须改挂具、加辅助阳极。我记得有一款深盲孔零件，搞了两个月，最后在孔内插了钛篮装镍饼，才搞定。那一刻，我感觉自己像个土法炼钢的匠人。💡

最后，想说点题外话。电镀这行，又脏又累，还不被理解——人家觉得就是“镀个层”而已。可一旦出了问题，整个系统都要查一遍，有时候原因太复杂，气得想摔扳手。但每次找到症结、解决问题后，看着亮闪闪的零件顺利下线，那种爽感，不干这行真体会不到。

所以，如果你正为结合力不良头疼，别灰心。从前处理、镀液、挂具、阳极四个方向，一个个排查。有时候答案就在那里，只是被惯性思维遮住了。✅
