价值流图（VSM）：为什么你画的总是不对？——工业人避坑指南

VSM不是流程图，别画错了

前几天去一家工厂，车间主任拉着我，一脸自豪地展示他们的“价值流图”——我一看，好家伙，就是把工艺流程图加了几个箭头和库存三角。说实话，当时我差点没忍住笑。但还是得绷住，毕竟人家也是花了两周搞出来的。可这事儿吧，真值得吐槽。太多人把价值流图当成高级流程图来画，这简直是在用手术刀削苹果，完全使错了劲。

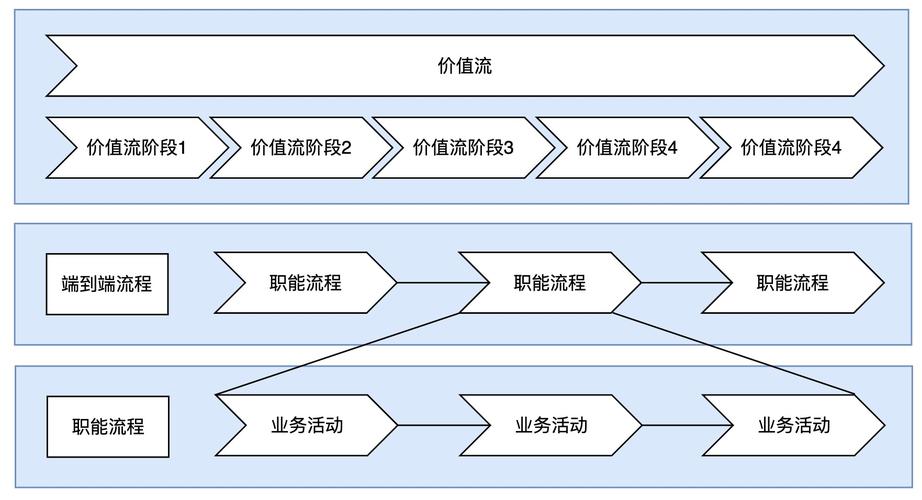

价值流图（VSM）的核心是什么？是物料流和信息流的双轨穿透。它要展示的不仅仅是工序连接，更要暴露出信息传递的延迟、库存积压的根因、以及那些藏在部门墙背后的等待。普通流程图只关心“先做什么后做什么”，VSM却要追问：为什么这里堆了五天的在制品？信息从计划部传到产线为什么要经过三个人的手？这种追根究底，没有足够的数据支撑就是空谈。所以，如果你画的VSM上没有节拍时间、换型时间、设备利用率，那本质上就是个“花架子图”。

另一个常见错误——把VSM当成了孤立的工位分析。你可能盯着一张图说：“这个焊接工序的C/T是120秒，太慢了！”但别忘了，VSM看的是整体流动性。瓶颈可能根本不在焊接，而是在上游的激光下料因为频繁换模导致批量堆积。你不连起来看全局，局部优化往往是灾难。对吧？我就见过一家企业，为了提高冲压效率增加了批量，结果后道组装被海量半成品淹死，交货周期反而更长了。💡 这就是为什么VSM必须强制画出推送流与拉动流的交界点——那个混乱的缓冲区，往往是改善的起点。

绘制当前状态图，这3个数据决定成败

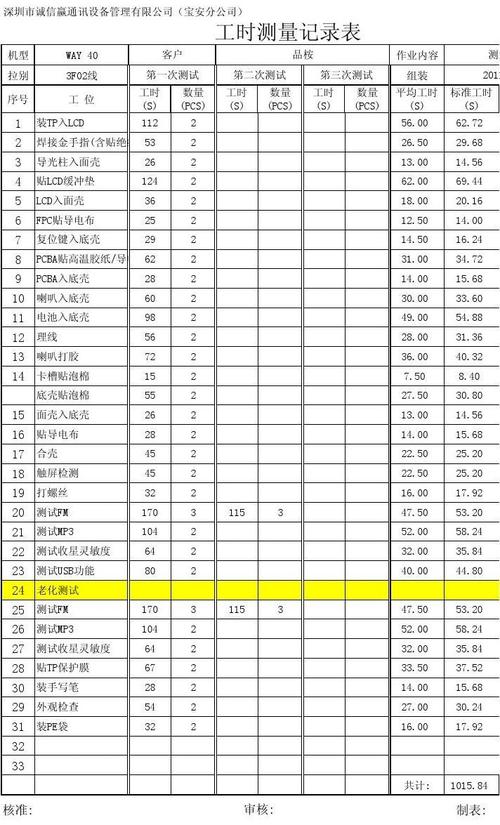

开始画当前状态图前，我通常会建议团队放下笔，先去现场走几圈。不是那种走马观花的巡视，而是揣着秒表和笔记本，像侦探一样盯紧一个物料盒从头到尾的旅程。收集数据的时候，一定得记住三个关键点：节拍时间、周期时间、以及换型时间。节拍时间（Takt Time）是客户需求节奏，你用有效工作时间除以日需求数量就能得到。周期时间（C/T）是实际加工时间，需要掐表测量，而且要测至少十组取平均值——别信工艺卡上的理论值，那玩意儿和现实差距能大得让你怀疑人生。至于换型时间，是很多离散制造企业的阿喀琉斯之踵。我见过一个注塑车间，换套模具要折腾4小时，但那帮师傅还觉得“挺好的”，因为十年前更慢。这时候，你就得把换型过程拍下来，大家一起看录像找浪费，效果惊人。

问：我收集数据时发现现场一片混乱，根本没法稳定测量，该怎么办？
答：混乱本身就是价值流图要揭示的问题之一。别急着求出“标准值”，先记录下波动范围，比如“C/T在58秒到143秒之间摇摆”。然后在图上标注清楚这种不稳定，用一个小爆炸图标或者红色波浪线。原因可能是设备老化、来料批次不一致、或者人员技能差异。后续改善时，你就要针对这一点进行根源分析。记住，VSM不是要求现场完美才能画，它正是暴露现场不完美的工具！❗

画图的时候，别一个人闷在办公室里用Visio闭门造车。把生产计划员、班长、甚至叉车司机拉进来。让他们用便签纸在墙上贴出流程，吵一架也没关系。有一次，一个仓库主管坚持说他们先进先出执行得完美，结果产线工人直接怼回去：“上次那批生锈的轴，在库房躺了足足六个月！”——这种事实的冲击，比任何培训都管用。

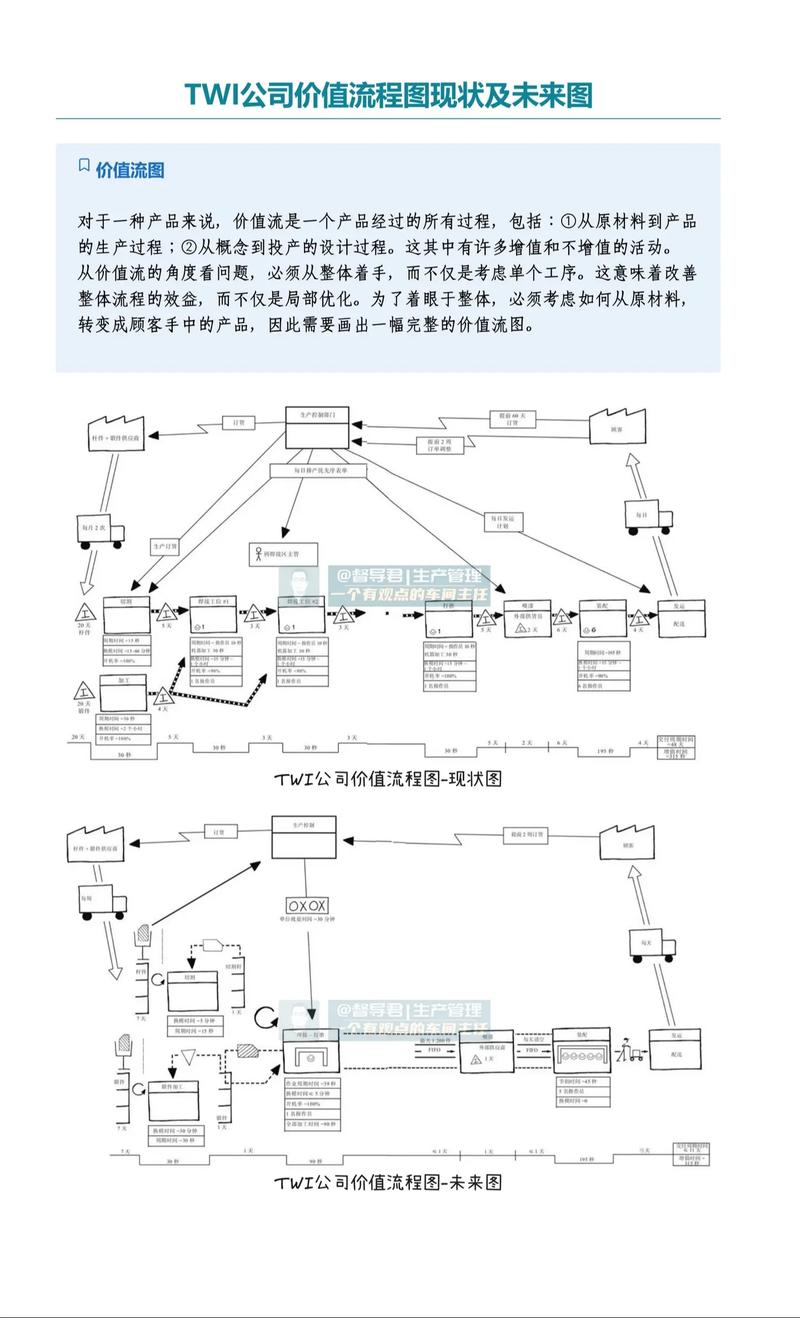

未来状态图：不是理想国，是下一步计划

未来状态图是VSM最容易被神化的部分。总有人以为要画出个无浪费的乌托邦：零库存、一个流、完美平衡。醒醒，这是精益陷阱。我合作过的德国一家汽车零部件厂，他们的未来状态图只敢定下“将交付周期从23天缩短至15天”，然后花了整整一年才摸到16天。为什么？因为真正的改善受限于现有设备布局、供应商能力、甚至是工会协议。所以，设计未来状态时，我强烈建议用一个词：“可实现的下一步”。把那些巨大的爆炸图图标从眼前移开，聚焦在三个以内的高影响改善项。比如，建立拉动系统、减少切换时间、调整产线平衡。画未来状态图时，一定要同步起草一份改善行动计划，明确谁、什么时候、做什么。没有这张计划表，未来状态图就是墙纸，过三个月连自己都忘了画过什么。

问：未来状态图是不是一次就要画完美？
答：绝对不要！未来状态是迭代的。你每次只实现一部分改善，然后重新测量数据，画一个新的当前状态图，再对比上次的未来状态图，你会发现新的瓶颈又出现了。这个过程就像剥洋葱，一层一层地逼近更优的价值流。我曾在一个电子组装线连续做了四次VSM循环，每一次都觉得“差不多了”，但新的问题总是层出不穷。✅ 关键是要把VSM当成持续改善的仪表盘，而不是一次性的咨询报告。

从纸上到数字：VSM的数字化重生

手工画VSM很有仪式感，但说实话，在数据驱动的今天，静态的纸面图已经跟不上MES系统里每秒刷新的实时数据了。我最近看到一些前沿实践，直接把VSM模型嵌入到数字孪生平台里。系统自动抓取设备OEE、在制库存水平、以及订单进度，动态渲染出一条实时的价值流。你可以在大屏上看到信息流卡在哪个审批节点，物料流在哪个设备前变成了红色的拥堵线。这种数字化的VSM，把原本三个月的绘图周期压缩成了持续在线，让中层管理者每天的早会都可以对着“活”的图来决策。不过话说回来，软件只是工具，识别浪费的敏锐眼光和挑战现状的勇气，是任何算法都替代不了的。我更愿意把数字VSM看作一个放大器——它把你对价值流的洞察，从模糊的直觉放大为清晰的数据故事。比如，你一直觉得计划部下发任务慢，现在系统直接显示出“订单在ERP里平均等待审核27小时”，这就是用事实代替了争吵。

最后唠叨一句：VSM这个工具，从丰田的物料与信息流图演化过来五六十年了，但它的精髓从未过时——那就是从客户需求出发，透视全流程的增值与非增值。只是，别把它用死了。我见过太多公司把VSM搞成ISO审核文件的一部分，追求图面美观、数据精确到小数点后两位，却忘了走到现场去摸一摸那些真的在堆积的物料。🎯 VSM的真正魔力，发生在你拿着这张图，和一线的员工一起蹲在机器旁边，琢磨怎么让流程流动起来的那一刻。那才是价值流改善的起点，而不是终点。
