确定性网络:工业4.0真正的隐形骨架

就是上个月的事。一条汽车焊装线,机器人突然走偏了0.5毫米,整批车身报废。查到最后——网络抖动,十几微秒的事。说实话,这已经不是第一次了。以前在车间里,大家总觉得以太网就是“连上就行”,可搞工业的都懂,这个想法很天真。✅

这几年,制造业嘴里老挂着“智能工厂”“工业4.0”,仿佛多装几个传感器、上一套MES就万事大吉。可回过头看,实时数据传输的可靠性才是那个最不起眼、但一旦出问题就让全厂停摆的玩意儿。其实就是确定性网络。

先别急着说“TSN”,我们先聊聊什么叫“确定性”

普通人用网络,你刷个视频卡半秒,顶多骂一句“什么破网”。可工业现场呢?高速运动控制、多轴同步、安全联锁——这些场景对延迟和抖动的容忍度不是毫秒级,是微秒级。甚至,是纳秒级。❗

所谓确定性网络,说白了就是在任何负载下,关键数据必须在可预测的时间范围内到达。你千万别把它和“5G低延迟”画等号。5G空口确实低时延,但端到端呢?核心网一拥塞,照样傻眼。工业确定性得从终端到控制器,整条链路都算数。很轴,但我喜欢这种轴劲儿。

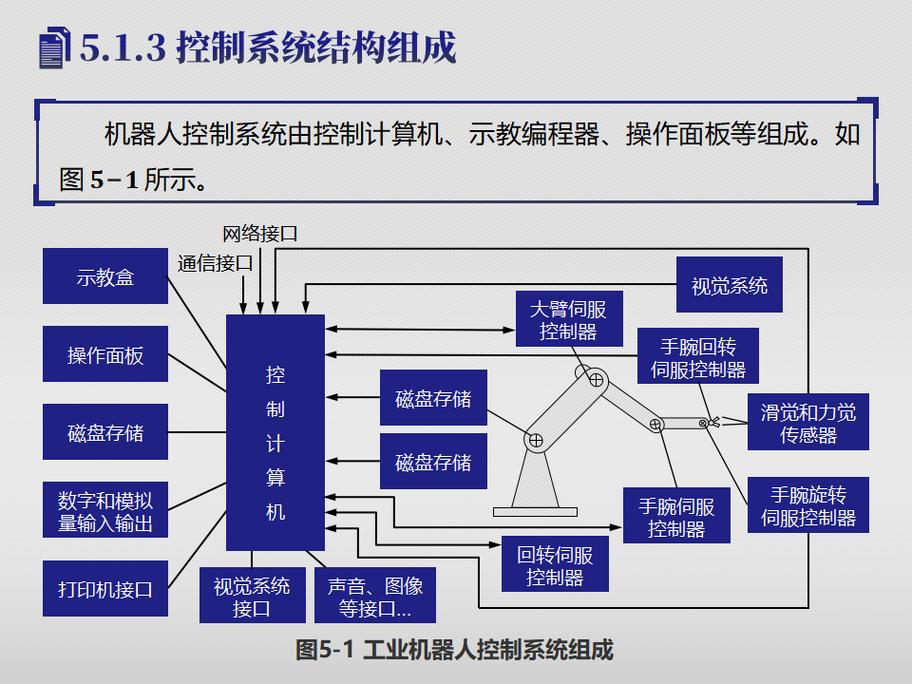

工业机器人同步控制确定性网络示意图
工业机器人同步控制确定性网络示意图

早些年,现场总线其实已经做到了局部的确定性,PROFINET IRT、EtherCAT,都行。可问题在于——它们各自为王,互不兼容。这就像你买了西门子的PLC,得配它那一套伺服和交换机,换个牌子就歇菜。想想都憋屈。所以,当TSN(时间敏感网络)这张牌摆上桌时,整个自动化圈子都炸了——终于有个统一的标准层了。

TSN:不是新技术,而是一场积木重组

你可能觉得TSN好新。呵呵。其实IEEE 802.1工作组捣鼓这些标准快二十年了。什么802.1AS时钟同步、802.1Qbv时间感知调度、802.1CB无缝冗余……这些协议单拎出来,很多在音视频传输里早用过。可把它们拼在一起,塞进工业以太网交换机里,而且要保证不同厂商设备互操作,这难度——啧啧,堪比让丰田和大众共享一条装配线。

不过话说回来,2023年下半年以来,进展真的快。你看西门子、罗克韦尔、华为,都在推全融合的确定性网络方案。就拿我手头一个项目来说吧,某新能源电池产线,把运动控制、视觉检测、IT数据全跑在一张网上,靠的就是TSN调度器把时间槽切得明明白白。以前得三套物理网络,现在一根光纤搞定。成本降了40%,维护小哥终于不用钻线槽了——他请我吃饭来着。🍻

但是!别被厂商画的饼噎着。TSN部署有个巨大的坑:配置复杂度。你不是简单勾个“QoS”就行,得理解门控列表、保护带、抢占机制。去年我们给一条包装线升级,光配置就花了两周,因为不同品牌的交换机需要协调参数。那个时刻,我真想回到Profinet的怀抱……不过熬过来之后,产线OEE提升了12%,值了。

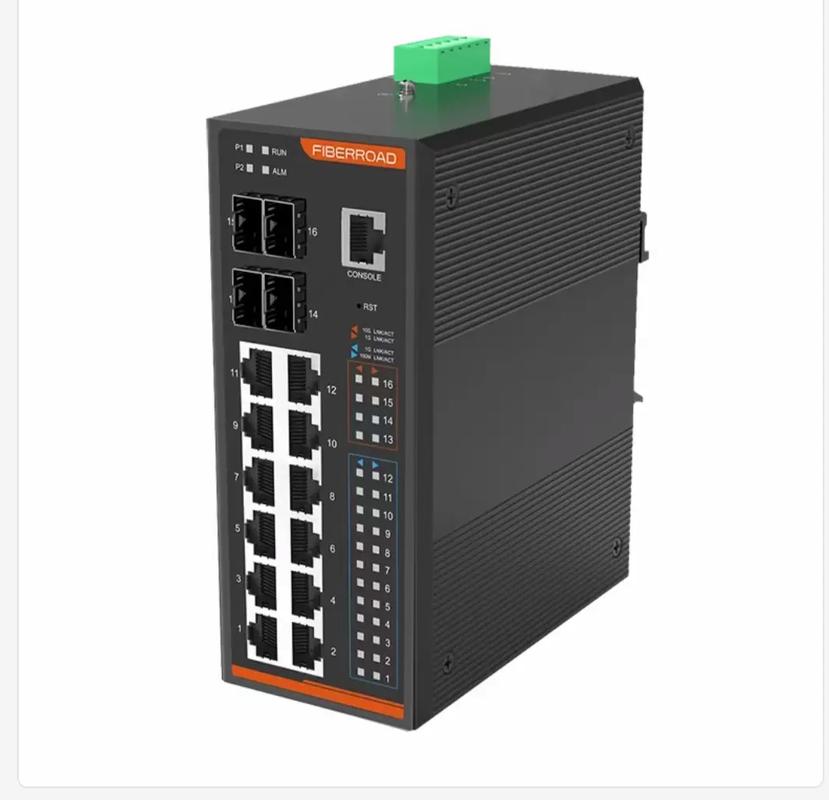

TSN交换机时间感知调度门控列表配置界面
TSN交换机时间感知调度门控列表配置界面

做我们这行的都知道,机器一多,网络里的“微突发”就像堵车时的幽灵——你不知道它什么时候来,一来就让你数据包排队超时。传统以太网用尽吃奶的劲也解决不了,因为它是尽力而为的。而确定性网络用时间感知整形,相当于给关键数据开了条BRT专用道,就算外面堵成粥,它也能踩着时间点准点到达。

问:确定性网络是不是就等于TSN?5G URLLC和它什么关系?

问:工厂里都在说TSN,是不是用了TSN网络就绝对确定了?
答:哪有这么绝对。TSN只是实现确定性的一种手段,而且主要解决的是有线网络部分。如果你的控制器性能烂、应用层调度没优化,网络再确定也白搭。确定性网络是一个端到端的工程,包括了协议栈、操作系统、甚至你的应用程序逻辑。TSN是二层的保障,但上层乱来的话,延迟照样抖得你怀疑人生。所以,别指望买几台TSN交换机就万事大吉,系统级思维才是关键。我见过一个案例,明明网络延时稳如狗,结果伺服驱动器自己的响应周期飘了,白费劲。

问:那5G URLLC呢?不是说也能做确定性吗?
答:URLLC在空口部分确实能做到1ms内的高可靠性传输,但就像我前面说的,端到端确定性网络需要有线+无线协同。5G和TSN已经在搞融合了,比如3GPP的5G-TSN适配层,可以把5G基站当成一个TSN网桥。不过目前还在实验室和早期试点阶段,华为、爱立信都有demo,但真正批量上线估计还得熬一两年。无线本身就有太多不确定性了,信道质量一波动,你怎么办?调高重复次数?那又浪费资源。所以很多极端苛刻的运动控制场景,线缆还是王道,别轻易给忽悠成“全无线工厂”。

落地:从产线到广域,确定性网络的野望

你可能以为确定性网络就围着工厂转。格局小了。它已经悄悄延伸到电力、矿井、港口,甚至车路协同。💡

比如说,某沿海自动化码头,龙门吊的远程操控,视频和控制信号必须同步,延迟超过20ms就可能撞箱。他们用DetNet(确定性IP网络),跨越几十公里光纤,把抖动的尾巴压在了1ms以内。听着像科幻?其实用的就是基于MPLS的确定性转发,和TSN类似的思想,但尺度拉到了广域网。

再比如,南方电网的精准负荷控制,要求在毫秒级内切断特定线路。靠普通广域网?不可能的。他们搞了确定性骨干网,用FlexE硬管道隔离,时钟同步走1588v2。这种场景下,网络不是“快不快”的问题,是“能不能生存”的问题。一出错就是大停电,谁也担不起。

哎,说到时钟同步,又是一个容易踩的坑。很多搞IT的不理解,工业里为什么非要1588而不要NTP。NTP授时精度几十毫秒,对于继电器保护?简直是拿牙签当撬棍。1588v2在局域网内能做到亚微秒,而这恰恰是确定性网络“齐步走”的心脏。心脏乱跳,四肢还能协调?💥

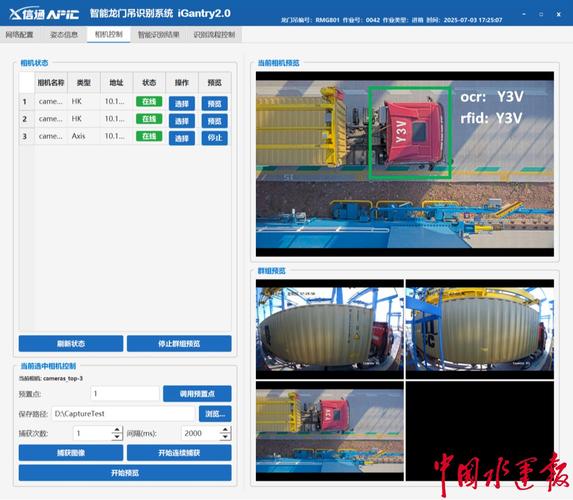

港口龙门吊远程控制确定性网络时延测试
港口龙门吊远程控制确定性网络时延测试

前阵子和一个做芯片的老友聊天,他吐槽说,现在工业以太网PHY芯片都要求硬件时间戳,成本高出20%,国内能做的没几家。看吧,这个领域的竞争早就从协议层烧到了硅片层。不过这对于我们这些集成商是好事:当确定性能力下沉到芯片里,意味着以后交换机、PLC、摄像头都天生带这个基因,我们就不用花两周配设备了。盼着那一天。

最近朋友圈都被“新型工业化”的政策刷屏。我仔细读了几份文件,字缝里其实就藏着网络基础设施升级的要求。确定性网络绝对会成为和新基建配套的宠儿。不过,麻烦也来了:人才极度短缺。懂IT的不懂OT,懂OT的看到时钟同步就头皮发麻。我能怎么办?劝现在的年轻人,别只盯着互联网大厂,学学实时以太网,未来五年吃香喝辣。真的。

行了,啰嗦这么多,最后分享一个自己的教训。去年我们一个智能产线项目,初期测试时网络完美,一上线带200个节点就间歇性卡死。团队熬了三个通宵,终于发现——某台交换机的时间同步报文优先级设低了,被海量UDP报文冲垮。什么防火墙、深度包检测都没看出来。这个事教会我:确定性网络的脆弱点往往不是你盯着的地方,而是那个你以为“不重要”的角落。检查网络时,请对你的时钟流报以一万份的敬意。🙏

确实,这条路不好走。可一旦走通,整个生产的节奏感会变得无比流畅。那种快感,大概只有经历过半夜抢修的老电气工程师才能体会。让我们一起,等着那个真正的、端到端确定的工业时刻。
