电镀：别以为只是镀层亮不亮，这些坑你踩过几个？

做机械这行二十年，我最怕听到客户一句话：“镀亮就行，最便宜的报价。”每次听完都想摔电话——电镀要是那么简单，还要工程师干嘛？

不过话说回来，普通人的认知大概就停留在“发蓝发亮”的层面。可我们搞工艺的，知道里面的门道深着呢。今天不整虚的，聊点实在的。

一、功能性电镀：被忽视的工业骨骼

说实话，镀锌、镀镍、镀铬……这些名词行外人也听过。但多数人只看到装饰效果，比如汽车把手亮晶晶的铬层。实际上，电镀承担了大量的功能性任务：耐磨、耐腐蚀、导电、甚至修复尺寸。航空发动机的叶片要镀铂铝涂层，才能扛住高温氧化；PCB电路板上的铜镀层，是信号传输的载体。这些地方，镀层要是出问题，那就是事故。

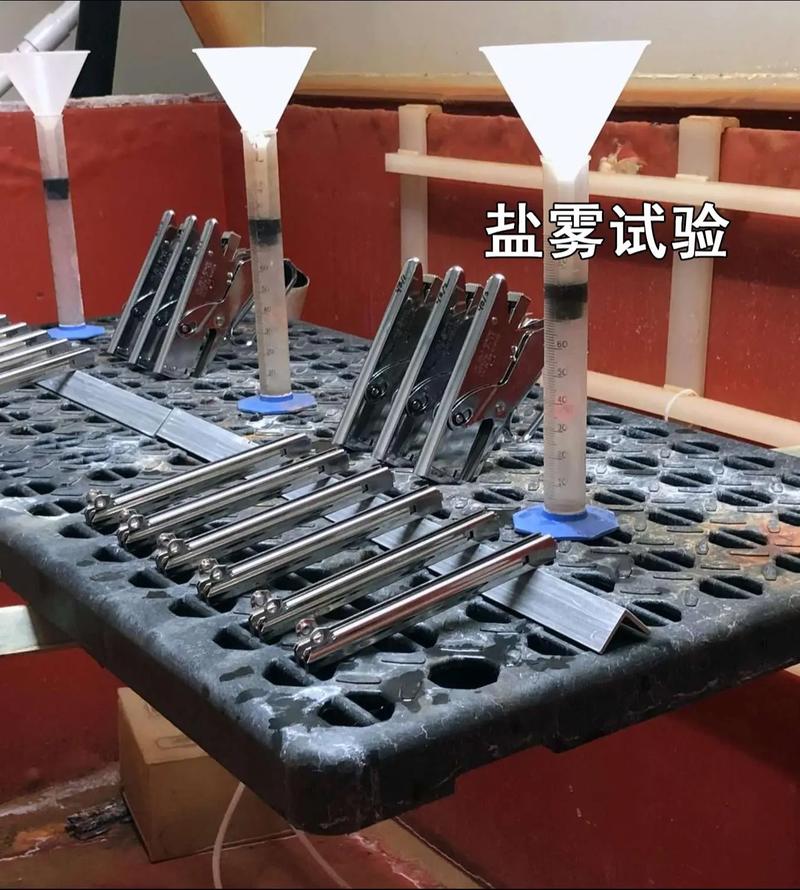

记得有一次，一家液压件厂投诉产品寿命短，拆开一看，活塞杆镀铬层有针孔。在盐雾环境下，那点针孔就是腐蚀的起点——锈从里面往外烂，表面还闪亮呢！最后追溯到前处理除油不彻底。你说可气不？

这几年无氰电镀推得很猛，毕竟氰化物剧毒。但无氰镀锌、无氰镀铜的工艺稳定性，一开始真让人头疼。多少小厂偷偷加氰化物，被环保抓到罚个底掉。不过现在好多了，添加剂技术进步，碱性无氰镀锌的亮度甚至能媲美氰化镀，只是维护要更细心——pH值、温度、电流密度，哪个参数飘了，镀层立马发灰。

问：装饰镀和功能性镀，外观很难分辨吗？
答：外行看热闹，内行看门道。比如镀锌，有蓝白锌、五彩锌、黑锌，看着差不多，耐蚀性差远了。功能性镀铬和装饰性镀铬更是两个概念：装饰铬底层有镍，薄薄一层铬0.2微米，亮；而硬铬直接镀在钢上，厚几十微米，偏灰，但耐磨。你要是把硬铬当装饰铬去糊弄客户，用不了多久就露馅！

二、环保利剑悬顶：电镀厂生死局

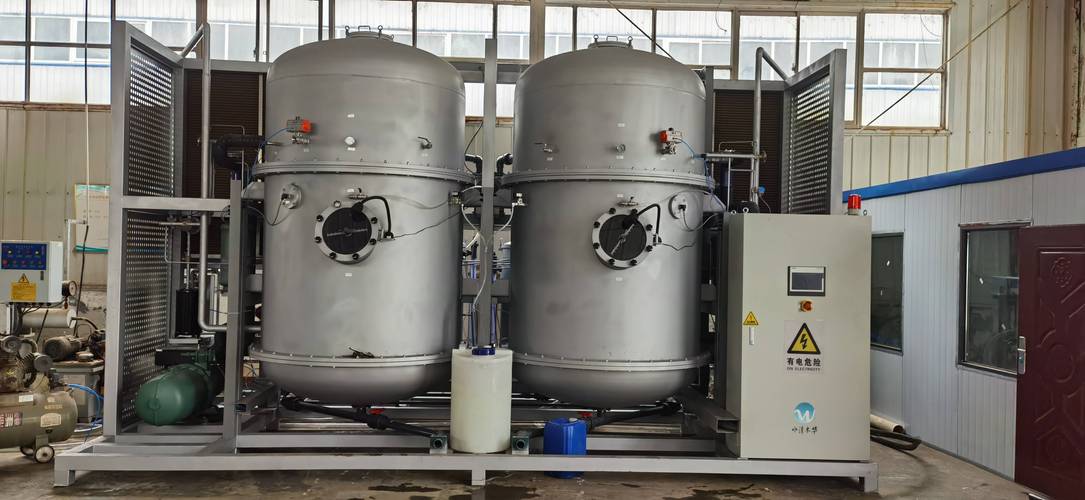

你要是三年前问开电镀厂的朋友，八成在愁废水。重金属废水、含氰废水、酸碱废水……分类处理，达标排放，成本高得吓人。我认识一个老板，咬牙上了零排放系统，膜处理+MVR蒸发，一吨水处理成本接近150块。当时觉得肉疼，结果去年开始园区排污指标收紧，别人停产整顿，他满负荷生产——先投入的反而活下来了。

问：现在入行搞电镀加工，还有机会吗？
答：机会有，但门槛完全不同了。以前拉个整流器，租个铁皮棚就能干。现在？环保批文、废水处理设备、危废处置合同，少了哪样都违法。而且客户对品质要求高了，汽车件要求CQI-11体系审核，小作坊根本接不到单。我的建议是，要么做差异化——比如专做大型轴类镀铜，或者走膜厚检测服务的路子；要么就别碰。千万别想偷排，刑法第338条污染环境罪不是摆设。

说到膜处理，最近有一种“在线资源回收”技术挺火，用离子交换膜直接从漂洗水中回收镍、铜，回用到镀槽。既减废水，又省原料。但膜堵问题让人抓狂，前处理如果不做好过滤，三天两头换膜。工程技术就是这样，一环扣一环。

问：电镀厂常用的铬酐，为什么被管得那么严？
答：六价铬是强致癌物，镀铬工艺会产生铬雾，对工人肺伤害极大。现在大力推广三价铬镀铬，虽然颜色偏暗，但环保得多。有些汽车厂已经要求只用三价铬了。你问效果？三价铬的镀层致密度有时还优于六价铬，就是色调没那么亮，客户可能不买账。但命重要还是光泽重要，这账不难算吧。

三、镀层质量：老师傅的痛与悟

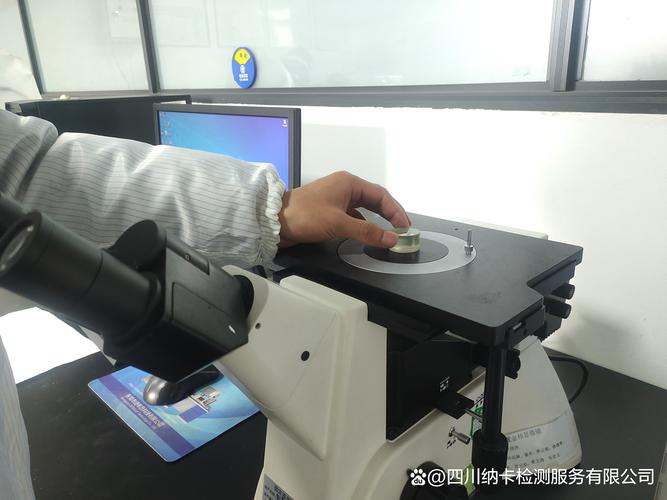

很多年轻质检只看厚度、看盐雾试验小时数。但结合力呢？脆性呢？孔隙率呢？这些隐藏的魔鬼经常被忽略。有次一个接线端子镀镍，外观OK，一压接就起皮。金相一看，镍层与铜基体之间有一层黑膜——预镀铜没活化工序，附着完全失败。

问：为什么同一批镀件，有的好有的差？
答：原因太多！比如挂具接触不良，电流分布不均；或者镀液搅拌不充分，局部浓度差大；甚至镀前研磨产生的毛刺没去净。我见过最无语的案例：春天潮湿，工件进槽前在空气中放太久，生成了一层看不到的氧化膜，导致结合力下降。后来规定，酸洗后必须在30秒内入槽。所以工艺纪律这东西，差一点都不行。

现在有些智能管控系统，能实时监测镀液成分，自动补加。但中小厂觉得贵。我倒觉得，少返工几次，成本就回来了。可是人的惰性，加上短期主义，让很多老板宁愿靠师傅经验——师傅走了，厂子就垮一半。

四、未来：从电镀到表面工程的跨越

电镀不会消失，但必须进化。化学镀、复合镀、PVD溅射等新技术正在补充。比如汽车发动机轴瓦，现在很多用PVD镀DLC类金刚石涂层，耐摩性远超电镀。但电镀在厚镀层、低成本方面仍有优势。前几天参观一家工厂，他们用脉冲电镀做线路板填孔，孔内铜厚均匀性达到90%以上，传统直流电根本做不到。这种技术进步，才让人兴奋。

还有氢脆问题，高强度钢镀锌后必须除氢。以前按标准烘烤4小时，现在有些航天件要求分段升温，烘烤16小时。细节就是魔鬼，对吧？

最后说点个人感受：干了这么多年，最烦的就是“差不多”文化。电镀是精密活儿，每一槽液体的成分、温度、电流波形，都像做化学实验。你糊弄它，它就糊弄你。希望行业能更尊重技术，而不是一味压价。
