逆向工程实战：3D扫描、数据处理到模型重建的坑与路

说实话，逆向工程这词听着挺唬人，其实干的就是“抄数”的活。但抄得好不好，能不能直接上机床、开模具，里面门道深了。我见过太多人以为买台扫描仪，按下按钮，电脑就自动蹦出完美模型——醒醒吧，哪那么简单。

扫描：从实物到点云的第一步

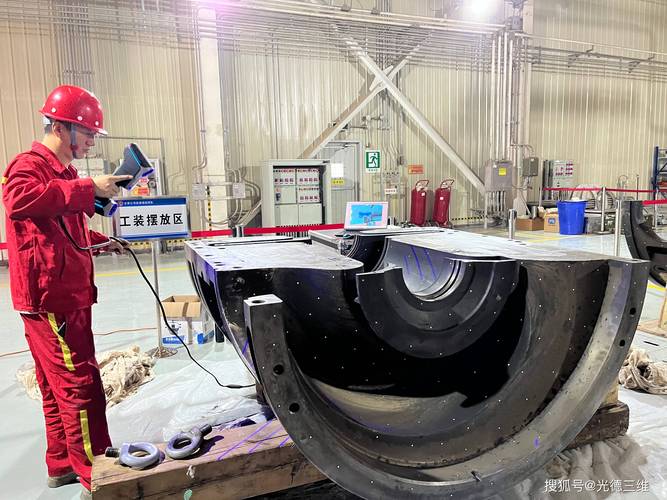

现在3D扫描设备烂大街，手持激光、蓝光结构光、甚至手机拍照都能生成点云。但千万别以为精度标称0.02mm，你就能拿到0.02mm。现实是，环境震动、表面反光、深孔遮挡，样样都能让数据惨不忍睹。有一回我们扫个变速箱壳体，那黑色粗糙表面——激光打上去，漫反射乱飞，噪点多得跟雪花似的。最后喷了层显像剂，才勉强能用。

❗ 选设备别只看参数，实际工况才是王道。大件用跟踪式激光，小精密件上蓝光拍照式，透明、高反光件就得借助喷粉或扫描专用标记点。我还有个小经验：扫描前用热风枪稍微加热零件表面，防止结露，尤其冬天从仓库拿出来的金属件。

数据处理：别让噪声毁了你的模型

拿到点云只是开始，后面数据处理才是考验功力的时刻。降噪、采样、对齐、封装成三角网格，步步惊心。新手最爱犯的错：直接把原始点云封装，结果模型表面全是瘤子和坑洞。其实呢，降噪要适度——降狠了细节丢失，降轻了处处毛刺。我惯用的套路是：先全局光顺，再局部保留特征，该锐利的棱边一个都不能糊。

再说对齐。多视扫描的数据，拼合靠的是标记点或特征拟合。有一次扫描叶片，工程师图省事只用自动全局注册，结果叶片截面扭曲了0.15mm——这种误差装到转子上，动平衡直接完蛋。后来老老实实用人机交互选特征，再全局优化，才压到0.03mm以内。

💡 这里推荐个小技巧：用Geomagic Wrap处理网格时，遇到大面积缺失，别急着填孔。先切掉周围不规则区域，构建出边界整齐的孔，再用曲率填充，远比自动修补平滑得多。

问：“逆向工程中，数据处理最耗时的环节是什么？”

答：“绝对是特征识别和混合建模。软件能自动找平面、圆柱、球体，但遇到复杂曲面，比如涡轮叶片或者人体植入物，必须靠人工划分区域，一段段放样、扫掠。这没捷径，纯粹是经验和耐心堆出来的。”

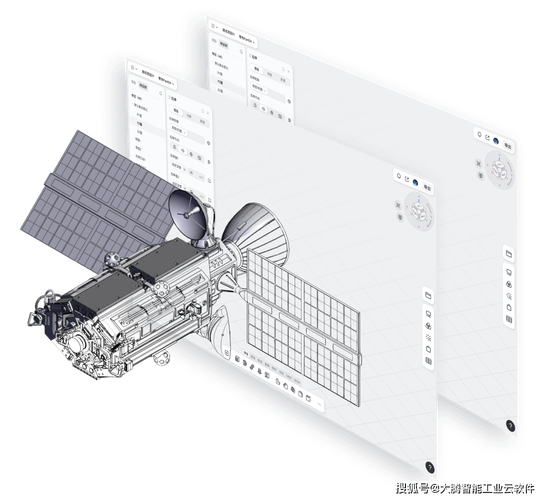

从点云到CAD：曲面重构的苦与乐

三角网格只是可视化，要拿去加工或仿真，还得转成NURBS曲面或实体。这个过程叫“逆向建模”，其实更该叫“半逆向半正向”。为什么？因为完全靠自动拟合，曲面质量差得要命——斑马纹乱成一团，高斯曲率突变，根本没法用。所以我通常的做法是：在网格上提取特征轮廓线，再用CAD软件按正向思路重建，只把网格当参考基准。

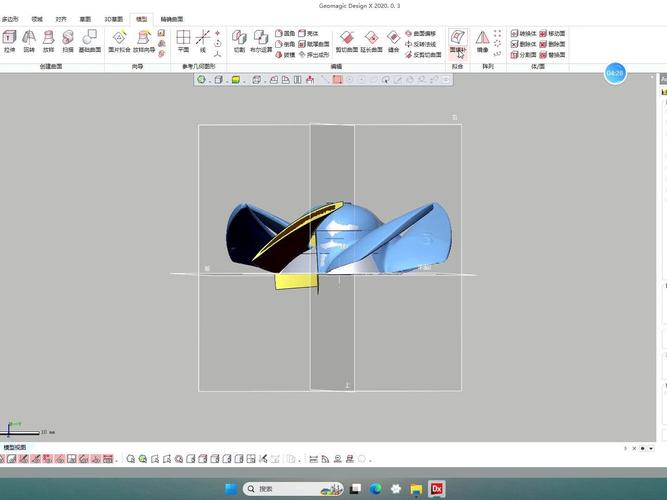

最近用Design X做汽车内饰件，它的混合建模功能挺惊艳，能在网格基础上直接创建实体特征，还能实时偏差分析，哪块高了哪块低了，一目了然。不过碰到有机形态（比如玩具公仔），还是得去用ZBrush或Geomagic Freeform这类数字雕刻软件，自由度更大，就是学习成本太高——我学了俩月才弄明白那套力反馈笔的操作逻辑。

问：“逆向工程精度到底能到多少？我听说可以做到微米级别？”

答：“吹牛的多。实际上，扫描仪标称精度是实验室理想环境下的值，到了车间，温度变化、粉尘、振动，都会放大误差。通常手持激光扫描，稳定状态下能做到±0.04mm就算优秀。要想达到±0.01mm以下？那得用固定式蓝光拍照，还得配合精密转台、温控、反复校准，而且被测件表面必须非常干净规整。记住一句话：脱离测量系统和环境谈精度，都是耍流氓。”
