气动系统实战避坑:从漏气到爬行,我踩过的那些坑

昨天那个压机又出毛病了——气缸爬行,一抽一抽的,跟喝醉了似的。操作工跑过来,满脸绝望:“师傅,这货又瘫了!”我过去一看,得,FRL(气动三联件)里的过滤芯都快被铁锈糊死了…… 说实话,这种情况我见得太多。

很多人以为气动系统就是接根管子、配个气缸的事儿。其实呢,细节才是魔鬼。✅ 一个环节没处理好,整个设备就跟你玩罢工。今天不扯虚的,就直接聊聊那些让我半夜被电话叫醒的故障,和怎么彻底搞定它们。

气源处理:别让水毁了你的元件

气源里含水,是气动系统的头号隐形杀手。你想象一下,压缩空气从空压机出来,热乎乎的,一冷却就凝结成水。这些水带着铁锈、油泥,直接冲到电磁阀阀芯里,那叫一个丝滑卡死。❗ 我曾经见过一个阀门,拆开以后阀芯像被泥浆糊了一层,能好使才怪。

冷干机、后冷却器,这些大件很多人知道配,但日常排水呢?—— 总忘。自动排水器坏了也没人修,储气罐里积水能养鱼了,然后把水一股脑送到气动元件里。你说,这怪谁?

还有个过滤精度的坑:不是滤芯越细越好。太细了压降大,气缸动作慢;太粗了杂质过去堵阀。一般工业现场,前置过滤40μm,主管路5μm,到了精密元件1μm甚至0.01μm才算够。💡 我的习惯是:在每台设备进气口必装一个三连件,滤芯定期换,别等堵爆了再搞。

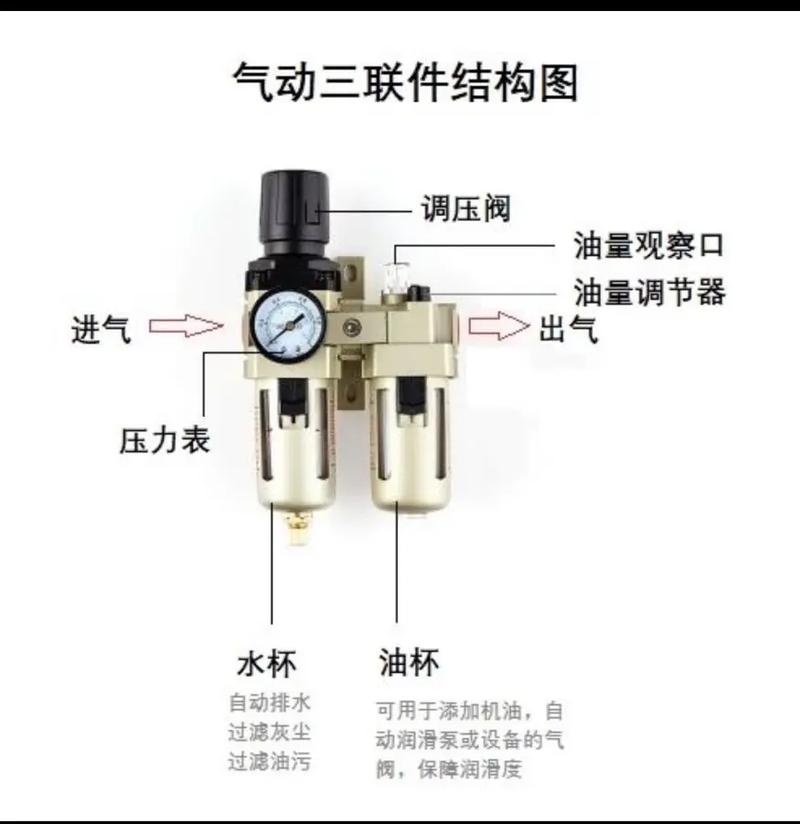

气动系统三联件安装示意图带排水阀
气动系统三联件安装示意图带排水阀

问:气动系统三联件装在哪里效果最好?

答:离用气点越近越好,最好就是设备进气口处。如果管路长,中间再加个冷冻式干燥机或膜式干燥器。别省那点钱,一个电磁阀几千块,烧了心疼死。而且放水必须每天做,装个浮子式自动排水器,省心。

问:为什么一到冬天,气动系统故障就多?

答:因为冷,压缩空气露点温度低,水更容易凝结出来。如果管路没保温,水在管子里积着,一结冰就堵死。所以冬天要更加注意排水,或者用干燥度更高的气源。我遇到过最离谱的:一支气缸活塞杆冻住了,愣是回不了位,整个产线停了俩小时。

说实话,气源净化做好了,一半的怪毛病都消失。剩下那半,我们往下看。

气缸选型里的那些玄学

气缸,看着是最简单的执行元件,其实坑最多。很多人照着样本上的理论推力算,负载率取0.5,以为万无一失。结果呢?机器一跑,爬行、冲击、速度不对…… 我就踩过这个坑:一个竖直安装的气缸,我算的理论出力刚好够提升负载,结果加了安全系数还是掉下来。后来一查,实际摩擦力分散性太大,而且气压波动,瞬间失压就溜缸了。

所以我的经验:负载率不要超过50%,竖直方向还得更低,并且必须加平衡阀或气控单向阀防止自重下滑。❗ 速度控制也不只是调个节流阀那么简单:排气节流比进气节流稳得多,能避免爬行。如果还是抖,检查导向机构是否卡滞,或者干脆换带液压缓冲器的气缸。

还有,环境温度!高温车间,密封圈容易老化,气缸内泄;低温,密封圈变硬,动作迟钝。这时候选带金属刮尘圈的、特殊密封材质的气缸,贵是贵点,但省了太多维修时间。

气缸选型负载特性曲线图与实际工况
气缸选型负载特性曲线图与实际工况

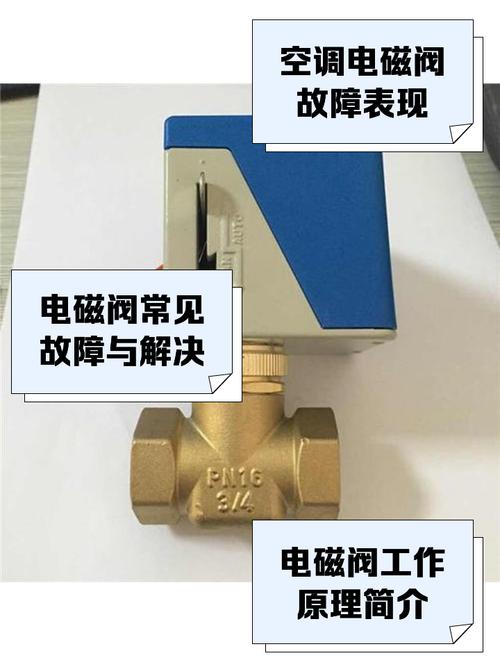

电磁阀故障:90%的问题出在这里

电磁阀故障:90%的问题出在这里
电磁阀故障:90%的问题出在这里

电磁阀不换向,或者换向声音像放屁——噗嗤噗嗤的,多半是阀芯卡住或者先导气路堵塞。先导式电磁阀对气源质量要求高,稍微有点脏东西,那个小小的先导孔就堵,然后主阀就打不开。所以,再强调一遍,过滤!过滤!过滤!❗

但还有一个常被忽略的:线圈烧毁。你看那个电磁线圈,如果环境温度高、供电电压波动大,或者动作频率太高,寿命就急剧下降。我有次用了一个普通线圈在高频场合(每分钟换向80次),没几天烧了,后来换成高频专用线圈才解决。还有,别忘了续流二极管——带感性负载时,关断反电动势会打火,烧触点或PLC输出点。

另外,手动操作按钮(那个黄色的小疙瘩)经常被误碰,导致状态混乱——我就这么被坑过。建议装了保护罩,或者在程序里加逻辑,检测到异常位置就报警。

问:气动系统节能有没有简单有效的办法?

答:有!测一下你的系统,大部分泄漏点都在接头、气管破损、电磁阀排气口。拿个超声波检测仪扫一圈,那声音跟鬼叫似的,补好泄漏点,一年电费省不少。还有个容易被忽视的:过高的系统压力。如果气缸动作不需要那么大劲,把减压阀调低点,空压机负载降低,省电显著。✅ 另外,两位置双电控阀比单电控更安全,断电保持原位,避免突然动作伤人。

问:气动系统和电动系统比,什么时候该选气动?

答:需要直线运动、高速、简单逻辑、防爆环境、低成本——气动是首选。但如果需要精确位置控制、低噪音、长行程、高效率,电缸可能更好。不过实话,绝大多数工厂里,气动维护简单,抗造,还是主流。

写到这里,其实核心就是:别把气动系统当铁疙瘩。它需要你懂流体、懂机械、懂一点电气。每次故障,都是细节没到位。✅ 做好气源处理、合理选型、定期检查,它就老老实实干活。否则,半夜电话还会响。
