气动系统实战避坑：从漏气到爬行，我踩过的那些坑

昨天那个压机又出毛病了——气缸爬行，一抽一抽的，跟喝醉了似的。操作工跑过来，满脸绝望：“师傅，这货又瘫了！”我过去一看，得，FRL（气动三联件）里的过滤芯都快被铁锈糊死了…… 说实话，这种情况我见得太多。

很多人以为气动系统就是接根管子、配个气缸的事儿。其实呢，细节才是魔鬼。✅ 一个环节没处理好，整个设备就跟你玩罢工。今天不扯虚的，就直接聊聊那些让我半夜被电话叫醒的故障，和怎么彻底搞定它们。

气源处理：别让水毁了你的元件

气源里含水，是气动系统的头号隐形杀手。你想象一下，压缩空气从空压机出来，热乎乎的，一冷却就凝结成水。这些水带着铁锈、油泥，直接冲到电磁阀阀芯里，那叫一个丝滑卡死。❗ 我曾经见过一个阀门，拆开以后阀芯像被泥浆糊了一层，能好使才怪。

冷干机、后冷却器，这些大件很多人知道配，但日常排水呢？—— 总忘。自动排水器坏了也没人修，储气罐里积水能养鱼了，然后把水一股脑送到气动元件里。你说，这怪谁？

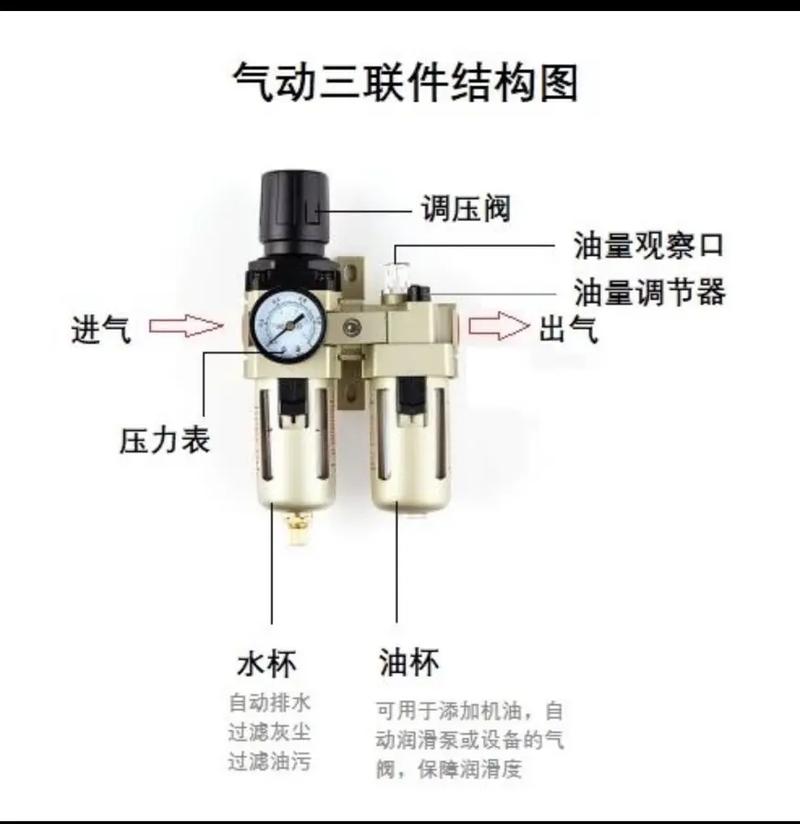

还有个过滤精度的坑：不是滤芯越细越好。太细了压降大，气缸动作慢；太粗了杂质过去堵阀。一般工业现场，前置过滤40μm，主管路5μm，到了精密元件1μm甚至0.01μm才算够。💡 我的习惯是：在每台设备进气口必装一个三连件，滤芯定期换，别等堵爆了再搞。

问：气动系统三联件装在哪里效果最好？

答：离用气点越近越好，最好就是设备进气口处。如果管路长，中间再加个冷冻式干燥机或膜式干燥器。别省那点钱，一个电磁阀几千块，烧了心疼死。而且放水必须每天做，装个浮子式自动排水器，省心。

问：为什么一到冬天，气动系统故障就多？

答：因为冷，压缩空气露点温度低，水更容易凝结出来。如果管路没保温，水在管子里积着，一结冰就堵死。所以冬天要更加注意排水，或者用干燥度更高的气源。我遇到过最离谱的：一支气缸活塞杆冻住了，愣是回不了位，整个产线停了俩小时。

说实话，气源净化做好了，一半的怪毛病都消失。剩下那半，我们往下看。

气缸选型里的那些玄学

气缸，看着是最简单的执行元件，其实坑最多。很多人照着样本上的理论推力算，负载率取0.5，以为万无一失。结果呢？机器一跑，爬行、冲击、速度不对…… 我就踩过这个坑：一个竖直安装的气缸，我算的理论出力刚好够提升负载，结果加了安全系数还是掉下来。后来一查，实际摩擦力分散性太大，而且气压波动，瞬间失压就溜缸了。

所以我的经验：负载率不要超过50%，竖直方向还得更低，并且必须加平衡阀或气控单向阀防止自重下滑。❗ 速度控制也不只是调个节流阀那么简单：排气节流比进气节流稳得多，能避免爬行。如果还是抖，检查导向机构是否卡滞，或者干脆换带液压缓冲器的气缸。

还有，环境温度！高温车间，密封圈容易老化，气缸内泄；低温，密封圈变硬，动作迟钝。这时候选带金属刮尘圈的、特殊密封材质的气缸，贵是贵点，但省了太多维修时间。

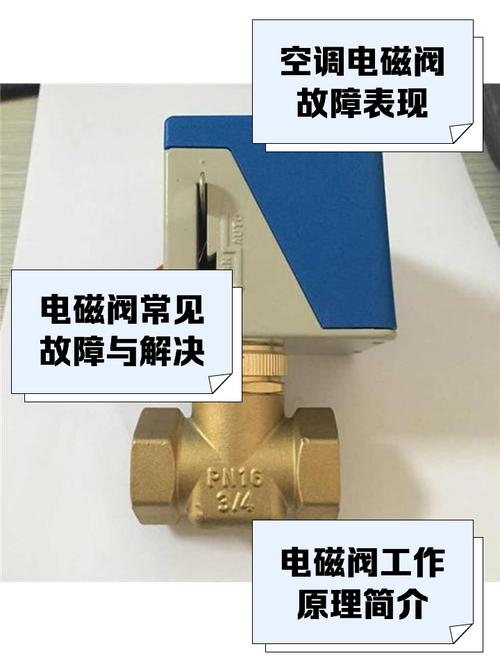

电磁阀故障：90%的问题出在这里

电磁阀不换向，或者换向声音像放屁——噗嗤噗嗤的，多半是阀芯卡住或者先导气路堵塞。先导式电磁阀对气源质量要求高，稍微有点脏东西，那个小小的先导孔就堵，然后主阀就打不开。所以，再强调一遍，过滤！过滤！过滤！❗

但还有一个常被忽略的：线圈烧毁。你看那个电磁线圈，如果环境温度高、供电电压波动大，或者动作频率太高，寿命就急剧下降。我有次用了一个普通线圈在高频场合（每分钟换向80次），没几天烧了，后来换成高频专用线圈才解决。还有，别忘了续流二极管——带感性负载时，关断反电动势会打火，烧触点或PLC输出点。

另外，手动操作按钮（那个黄色的小疙瘩）经常被误碰，导致状态混乱——我就这么被坑过。建议装了保护罩，或者在程序里加逻辑，检测到异常位置就报警。

问：气动系统节能有没有简单有效的办法？

答：有！测一下你的系统，大部分泄漏点都在接头、气管破损、电磁阀排气口。拿个超声波检测仪扫一圈，那声音跟鬼叫似的，补好泄漏点，一年电费省不少。还有个容易被忽视的：过高的系统压力。如果气缸动作不需要那么大劲，把减压阀调低点，空压机负载降低，省电显著。✅ 另外，两位置双电控阀比单电控更安全，断电保持原位，避免突然动作伤人。

问：气动系统和电动系统比，什么时候该选气动？

答：需要直线运动、高速、简单逻辑、防爆环境、低成本——气动是首选。但如果需要精确位置控制、低噪音、长行程、高效率，电缸可能更好。不过实话，绝大多数工厂里，气动维护简单，抗造，还是主流。

写到这里，其实核心就是：别把气动系统当铁疙瘩。它需要你懂流体、懂机械、懂一点电气。每次故障，都是细节没到位。✅ 做好气源处理、合理选型、定期检查，它就老老实实干活。否则，半夜电话还会响。
