冲压工艺实战避坑：别再让模具背锅了

一、冲得动≠冲得好，工艺的秘密深着呢

刚入行那会，总觉得冲压无非是“咣当”一下，铁板变零件。真上手了才发现——坑太多了。上周就碰到个事：客户拿了0.5mm厚的不锈钢板，想冲个手机壳那种小件，结果模具连续崩刃，产线停了两天。老板急得跳脚，非说是模具材料不行。后来一查，间隙放错了！就差了0.02mm，导致撕裂带异常，冲头受力不均。说实话，这种低级错误，书本上不会告诉你，全靠经验踩坑。❗

冲压工艺的核心，说白了就是控制材料的流动。你硬要把材料扯断，那得用对力气。间隙、速度、润滑，这三者像齿轮一样咬合。一个参数变动，其他不跟上，准出问题。比如当你把冲压速度从200次/分提到400次/分，油膜温度会飙升，油品黏度下降，摩擦系数变了，搞不好就拉毛甚至撕裂。这时候你降点速度，或者换高黏度拉延油，立马见效。但很多小厂，舍不得试错成本，一出问题就怪模具。模具冤不冤？

🤔 问：都说模具间隙是冲压的灵魂，到底怎么定？

答：查表谁不会？难的是活学活用。比如你冲0.5mm不锈钢，手册说单边间隙5%～7%板厚，那就是0.025～0.035mm。但这只是参考。如果你冲的是很硬的301不锈钢，本身加工硬化快，间隙得放大点，否则冲头磨损快；如果是软态304，间隙可以取小一点，断面更光。另外还要看冲头状态，新冲头和即将报废的冲头，实际间隙是不一样的。我一般会在试模时打出10来件，用放大镜看断面，光亮带占1/3左右最理想。如果全是撕裂带，赶紧调间隙。经验性很强，没有万能公式。

二、模具寿命：不是钢不好，是你用得太“糙”

干这行二十年，听过最多的抱怨就是：“这模具才冲了20万次就不行了，供应商偷工减料！” 结果一分析，工艺参数尽是毛病。你说你冲的是1.2mm的镀锌板，表面有锌层，黏着磨损本来就厉害，你还用自来水当冷却液，模具涂层几天就磨没了。锌层会与涂层材料亲和，加剧黏附。正确的做法是：用合成酯类冲压油，极压抗磨，而且要控制油量，不是越多越好，多了反而造成液压垫。还有，模具刃口定期研磨，别等崩了才修，那时候修起来成本翻倍。💡

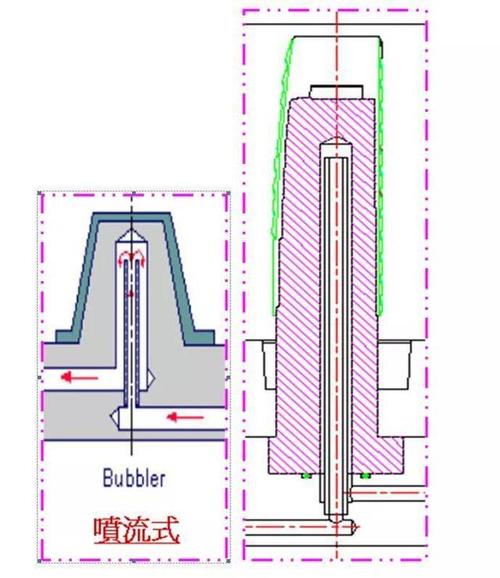

还有温度。连续高速冲压，模具温度能上200℃以上。千万别小看热膨胀。我见过一个案例，精密电子连接器模具，冲速300，冲了半小时尺寸飘了，就是因为凸模热胀，间隙变小，产品毛刺增大。后来他们在模具内部做了冷却水路，问题解决。所以，高端模具都会用热管理设计，低端的一般不考虑，出了问题只能自己加冷却。

😤 问：每次冲完都有一块区域有划痕，换了油也没用，咋整？

答：十有八九是模具表面有微小粘着物。你去用高倍放大镜看，可能粘着一些材料碎屑，像小疙瘩一样，把料带划伤。这时候得用金相砂纸或油石轻轻打磨，千万别用锉刀硬来，会破坏刃口形状。还有可能是导向装置不垂直，冲头下行时侧向力导致擦伤。检查导柱导套间隙，一般超过0.015mm就得修了。这些小细节，手册不会告诉你具体怎么办，得靠师傅传帮带。

三、材料在“闹脾气”，你得学会哄

说起冲压，很多人只关注模具和设备，却忽略了材料本身也是个变量。同一牌号的钢板，不同批次，性能能差出一截。比如你一直用某厂的DC04深冲钢，突然换另一家，同样参数下，冲裂了。为什么？屈服强度和延伸率有细微差异。深冲钢对n值（硬化指数）和r值（塑性应变比）很敏感。你换材料前，至少要做个拉力测试，对比一下应力应变曲线。别偷懒，否则裂了别哭。😅

还有，材料的表面状态。锈蚀？不行。涂油不一致？不行。有些钢厂出来的板子，表面有轻微氧化皮，冲压时容易堵塞模具，导致进料不畅。尤其是小间隙精密冲裁，氧化皮就是“砂纸”，加速磨损。我曾经碰到过一批料，冲出来全是毛刺，查了一圈，最后发现是钢卷存放时受潮，局部生锈。所以，材料入库检查，别省。

📊 再来个QA：

🤓 问：拉深件起皱，除了压边力不够，还有啥可能？

答：问得好。常见原因：压边力不足或不均，但还有可能是凹模圆角半径太大，材料流入阻力小，容易起皱；或者润滑太多，导致材料流动过快。也可能是材料本身的r值太低，各向异性太明显。要逐个排查。我一般先调压边力，不成再修圆角，再不成换高黏度油，如果还不行，可能得换材料或调整工艺，比如增加拉深筋。做冲压就是不断试错、优化，没有一劳永逸的事。

四、智能化来了，但这把双刃剑你用好了吗？

这两年，冲压线都在上自动化，各种传感器、在线监测。确实是趋势。实时监控冲压力、模具温度、振动，数据上传云端，AI分析预测故障。听起来很美。但，实话实说，对小厂来说，投入产出比未必合适。一套像样的在线监测系统，十几二十万起步，还要配专业的人维护数据。如果产品类型单一，量又不大，不如把模具维护做扎实。不过，对于汽车覆盖件冲压这种大批量、高节拍的生产，智能化确实是降维打击。比如，某主机厂用伺服冲压线配合在线视觉检测，冲压件在线自动剔废，效率提升30%以上。
