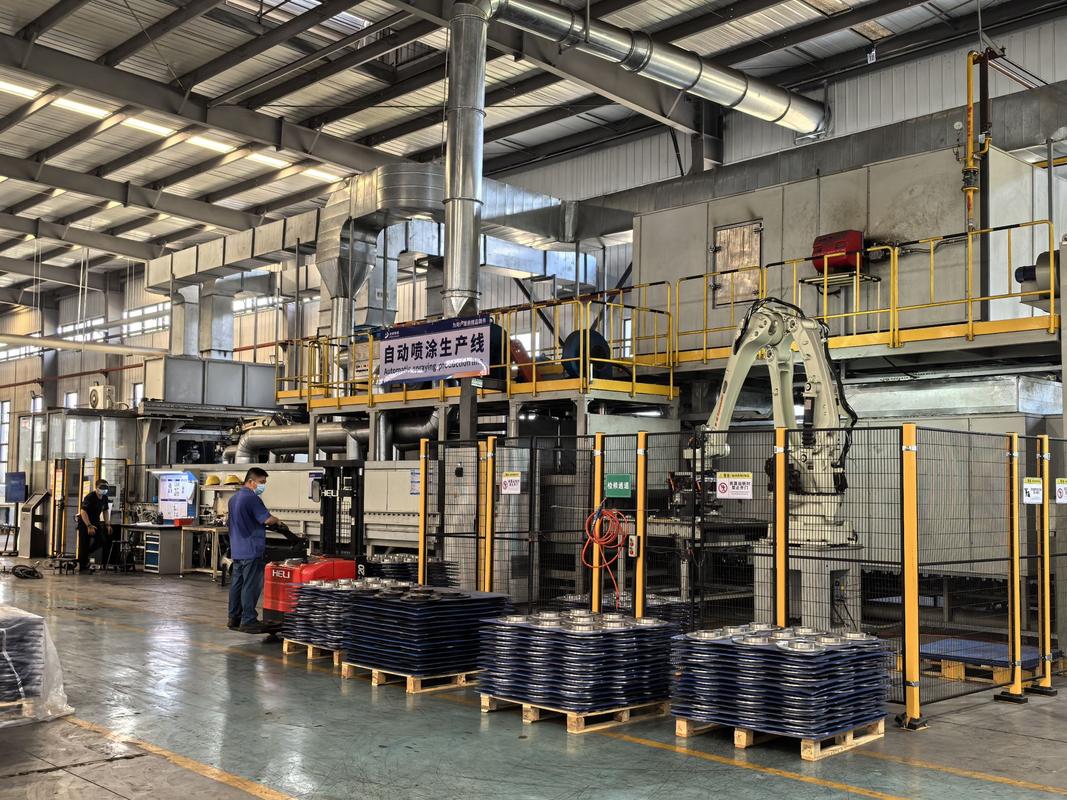

为什么说铸造工艺永远不会被替代？
现在加工技术发展这么快，CNC能做到微米级精度，3D打印能打出任意复杂结构，很多人都会问，铸造还有存在的必要吗？ 问：现在CNC加工精度这么高，能不能完全替代铸造工艺做复杂零件？ 答：别说几十上百吨的大件，就算是中小件，只要内部带复杂流道、封闭空腔或者异形曲面，CNC根本伸不进去刀，一体成型的铸造反而能一次做出来，成本还能砍三分之一到一半。而且整体铸件的力学性能，比多段拼焊出来的好太多，抗疲劳寿命能翻一倍都不止，这对承压运动部件来说，直接决定了产品的使用寿命。对吧？ 高强度铸件的晶相组织均匀性，只要控制得当，比切削加工的坯料还要稳定，这也是很多核心部件非铸造不可的原因。
现在主流铸造工艺怎么选？

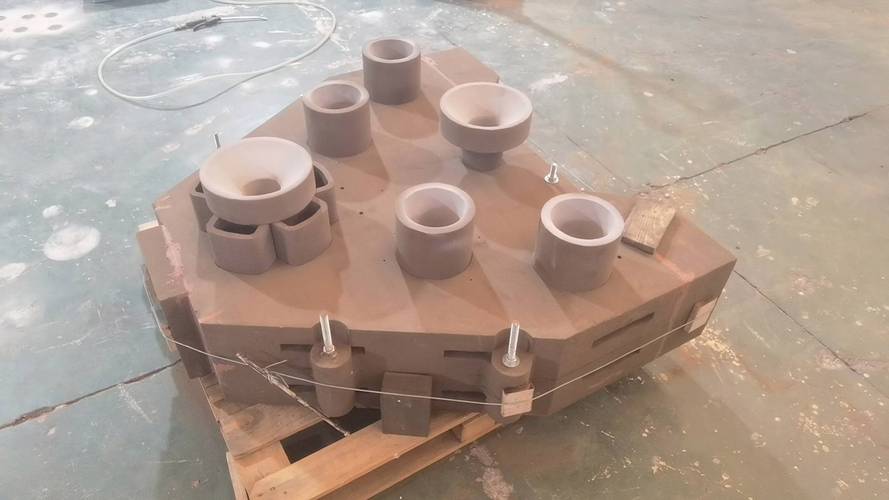

不少刚接触零部件开发的工程师，对着一堆铸造工艺名词脑袋疼，我给你捋捋最常用的几种，好坏说清楚。 ✅ 砂型铸造：还是行业顶梁柱，占了国内铸件总产量的70%以上，现在早就不是手工翻砂了，主流都是自动静压造型线，尺寸精度能做到CT8-CT10级，做汽车发动机缸体、机床床身这种批量大件最合适，成本低，容错率高，大到几十吨都能做。 ✅ 熔模精密铸造（失蜡铸造）：做高精度小件的首选，尺寸精度能到CT4-CT6级，表面粗糙度能到Ra1.6，几乎不用后续精加工，现在航空发动机的涡轮叶片、骨科的人工关节都是这么做出来的。缺点也明显，成本高，做不了太大的件，一般单重超过50公斤就很少用了。 ✅ 3D打印砂型铸造：最近五年火起来的新工艺，直接用粉末打印砂型砂芯，不用开模，原来开模要几十万等半个月，现在两三天就能出铸件，对新产品研发打样、小批量定制简直太友好。很多传统工艺做不出来的复杂结构，用这个就能做。 问：3D打印砂型铸造是不是就是未来的方向，能取代传统铸造？ 答：哪有这么神。❗它现在的局限性特别明显：第一，批量超过几十件之后，传统开模的单位成本比打印砂型低一大截，量大了根本划不来；第二，大尺寸砂型打印的收缩率控制还不如传统成型线，精度误差有时候能差出去1毫米多，对公差要求严的零件得留足足够的加工余量。不过话说回来，对新产品研发、小批量定制复杂件来说，它真的是降本提效的神器，解决了很多原来解决不了的问题。
选型时最容易踩的几个坑
我干这行快二十年，见了太多不该亏的钱，给你提几个醒： 💡 不要盲目追高精度，适合才是最好的。你做一个几十吨的机床床身，要CT4级精度干嘛？普通砂型铸造足够满足要求，成本比熔模铸造低十倍都不止，完全是性能冗余，白花冤枉钱。 💡 收缩率一定要提前确认到位。不同的铸造工艺、不同的零件结构、不同的材料，收缩率差得很多。去年有个客户做一批挖掘机的结构件，拿熔模铸造的收缩率套砂型铸造，最后出来的零件整体尺寸差了快1厘米，整个批次全部报废，亏了小一百万，可惜。 💡 不要只算毛坯成本，忘了缺陷处理和检测。铸造工艺天生就可能出现气孔、缩松这类缺陷，要不要做浸渗处理？要不要做UT或者MT探伤？这些费用一定要提前算进预算里，不然货到了才发现有缺陷，返工的钱比毛坯本身还贵。 很多人觉得铸造是落后的老行业，其实根本不是。现在国内头部铸造厂早就用上了数字化凝固模拟，浇铸之前就能模拟出整个过程哪里会出缺陷，提前调整工艺，成品合格率能从原来的70%升到95%以上。未来还会有更多新技术和传统铸造工艺结合，把更多原来不可能的零件变成现实。 下次你看到一个精度极高的核心零件，说不定它就是铸出来的。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：现代铸造工艺：从粗笨到精密的蜕变 https://www.dachanpin.com/a/tg/67628.html
