机械加工（切削）的隐形杀手：振刀现场，一位老技工的深夜独白

快凌晨了，机床还在响。不对…这声音不对。我放下手里的咖啡杯，走过去，手贴主轴箱——烫的，这温度不对。操机的小王一脸茫然，说参数都是照工艺卡来的，背吃刀量、进给速度，分毫不差。可活就是干不下去了：工件表面全是振纹，跟搓衣板似的，刀具也是崩刃得没法看。这就是振刀。机械加工切削里最烦人的鬼。

不是所有振动都是「振刀」

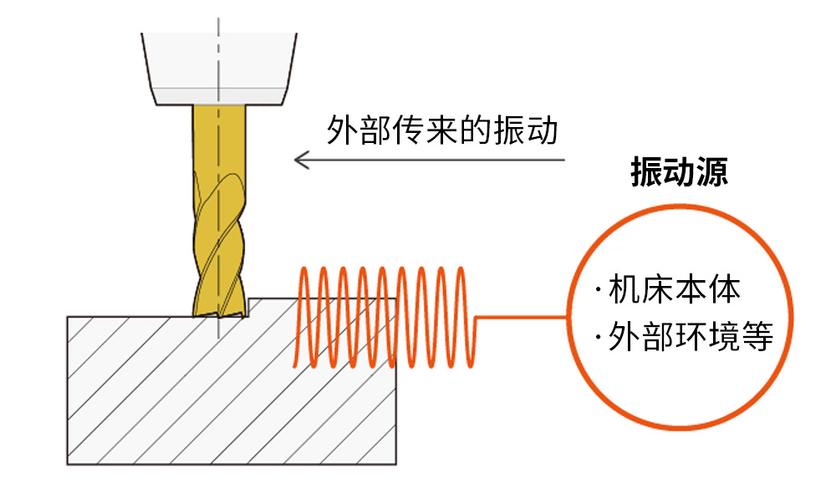

说实话，切削过程有振动是正常的。但要是工件、刀具、机床这三者中的某个刚度不够，或者切削力波动引发系统共振，麻烦就来了。我们车间管这种叫「再生型颤振」——它是上次走刀留下的波纹，这次刀尖又撞上，越振越凶。还有一种「强迫振动」，多半是主轴轴承坏了，或者刀杆悬伸太长，刚性跟不上。

去年我处理过一台立加，切45钢，F值稍微快一点，声音就尖锐得刺耳。测了一下，振动频率正好和主轴某阶固有频率对上。怎么办？我把刀杆从25mm换成32mm，悬伸缩短了20mm，振动消失了。就这么简单？其实不简单——谁想到查刀杆频率？当时翻了好几页设备手册才找到那条模态数据。

刀片不是越贵越好，但便宜的肯定“叫唤”

说到刀具，我真的想吐槽。有些采购为了降本，买回来的刀片涂层不均，后角磨得也不好。装上去，像是给机床安了个“尖叫按钮”。切削参数还没调到位，刀尖已经开始崩碎，振动带着温度一起上来。不过话说回来，好刀也得匹配工件材料和切削策略。比如加工钛合金，导热差，切削热都集中在刀尖。如果你用常规硬质合金刀片，切削速度稍微高一点，积屑瘤就形成，然后脱落——振动瞬间就爆发。💡推荐用PVD涂层细晶粒刀片，切削速度压到40-70m/min，进给量不能太小，否则让刀现象会加剧振动。 问：为什么换上新刀片，振动反而更大了？
答：九成不是刀的问题。检查刀垫下面有没有铁屑没清干净，检查刀杆锁紧螺钉扭矩——还有，是不是你刀尖中心高不对？有的机床尾座和主轴有微小偏移，新刀片更锋利，一开始切进去受力不均就会振。用百分表拉一下跳动，别靠眼睛。 问：有没有快速判断振刀类型的诀窍？
答：听声音！高频尖啸（像指甲刮黑板）多半是刀具弯曲模态振动，缩短悬伸或换粗刀杆。低频“轰轰”或“嗒嗒”声，可能是主轴轴承松动，或者工件装夹不够，查卡盘、中心架。还有，看切屑——如果切屑颜色发蓝还带小碎块，那十有八九是切削速度过高造成的热振。

数字化能治振刀？别全信，但有招

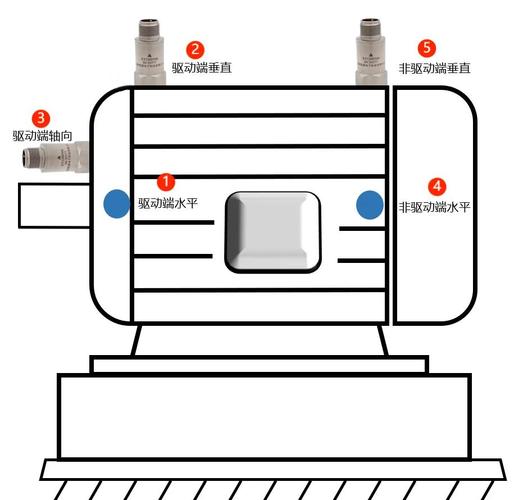

现在流行数控系统自带颤振识别模块，像西门子、发那科的高端机型，能监测主轴功率波动，自动微调进给避振。上个月我参与调试的一条自动化线，装了振动传感器在刀塔上，配合边缘计算，实时做FFT分析。当软件提示“颤振频率 680Hz”，操作工立刻将转速下调4%，振动幅值立刻降了50%以上。

❗但别迷信数字化。传感器安装位置偏了5mm，测出的频谱可能完全是错误的。而且很多老旧机床没有接口，花大价钱改网联化，还不如先检查地基螺栓有没有松动。我们厂有一台龙门铣，切大模数齿轮，振得车间地坪都在抖。最后发现是垫铁不平，灌浆后重新调平，问题解决。成本？不过几百块水泥。 问：切削液能抑制振动吗？
答：能，但有限。切削液主要降低切削温度、减少摩擦，间接让切削力波动小一些。对于轻微振动，换高润滑性的油基切削液可能有效。但如果系统已经严重颤振，冷却没用，必须从工艺参数和刚性上根治。切削，说到底就是一场力和刚度的博弈。当刀尖划过金属，所有看不见的松动、变形、共振，都会一五一十反应到工件表面。干了二十年，我仍然会在半夜被机床的异常声音惊醒——这不是机器，是活的，它在抱怨。听懂它，才算真正入了行。
