超声波加工:精密制造中的“冷兵器”,为何让硬脆材料俯首称臣?

你见过在玻璃上雕花吗?不是激光烧灼那种热量四溢的方式,而是用一种近乎「温柔」的机械力,让玻璃悄无声息地剥离出微米级的沟槽。第一次遇见超声波加工的场景,至今记忆犹新——那台设备像一只沉默的巨兽,在碳化钨工具头的高频微振中,硬是把一块氮化硅陶瓷做成了精密阀门。后来我才知道,这看似轻柔的加工方式,背后是超声频机械振动和磨粒冲击共同作用的「冷加工」原理!

其实,超声波加工的原理并不复杂。简单说,就是利用工具头以20kHz~40kHz的频率、几微米到几十微米的振幅纵向振动,带动磨料悬浮液中的微小颗粒(通常是碳化硅、金刚石等)高速撞击工件表面。每一次撞击都像一次微型锤击,累积起来,材料就被一点点「凿」掉了。整个过程几乎没有宏观切削力,热影响区也极小。所以你摸着刚加工完的工件,甚至感觉不到温升——这就是它最大的优势。

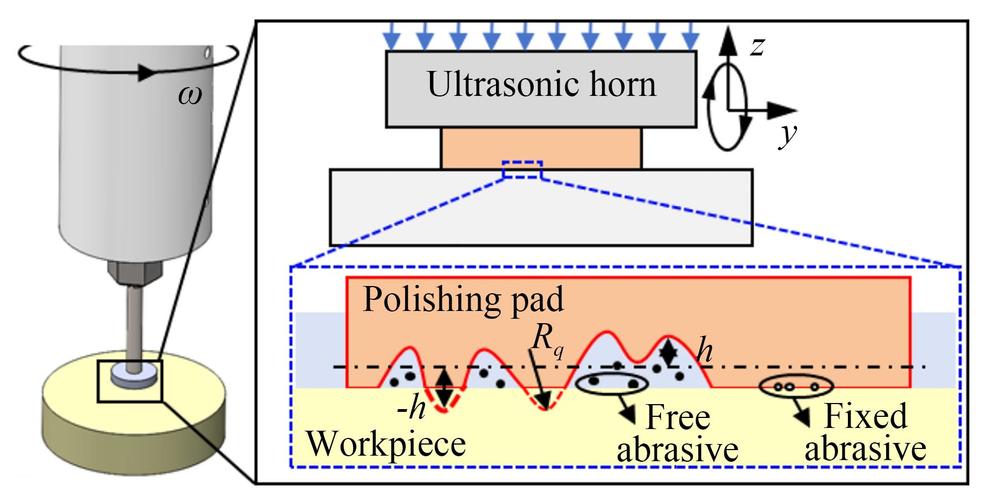

超声波加工硬脆材料微观去除过程示意图
超声波加工硬脆材料微观去除过程示意图

超声波加工到底强在哪?

超声波加工到底强在哪?
超声波加工到底强在哪?

对我来说,最震撼的一点是:它几乎不惧怕任何高硬度、高脆性的材料。从石英玻璃到工程陶瓷,从蓝宝石衬底到碳化硅复合材料,传统刀具一碰就崩的工件,超声波加工却能轻松拿捏。为什么?因为它是靠磨粒在超声频率下的「微撞击」来去除材料,工具头本身并不直接切削,损耗反而小得多。当然,工具头也会磨损,但相比硬接触的切削,已是天壤之别。❗

另外,加工表面完整性极高。由于没有剧烈的机械应力,表面微裂纹、崩边等问题大幅减少。这对航空航天、半导体行业那种「零缺陷」要求来说,简直是救命稻草。我记得去年合作过一家做MEMS微器件的厂子,微流道用超声波加工后,内壁粗糙度Ra能达到0.1μm以下,电镜下一看——光滑得不可思议。

问:那它万能吗?适合所有场景?

问:那它万能吗?适合所有场景?
问:那它万能吗?适合所有场景?

答:当然不是!超声波加工虽然厉害,但效率相对较低,材料去除率通常只有传统切削的几分之一甚至更低。如果你要加工一块普通45钢,用它就亏大了。它真正的用武之地,在于「难加工材料」和「精密微细加工」这两个交叉区域。比如硬质合金模具的微小孔加工,直径0.2mm的深孔,钻头下去就断,超声波加工却能慢慢「啃」出来。另一个典型是光学玻璃的非球面阵列加工,传统方法费时费力,超声加工配合旋转工具头就能做出复杂曲面。

还有,它不能加工太软或太韧的材料,因为软材料会吸收超声能量,导致加工中止。所以铝、铜这类有色金属就别想了。💡

这几年,超声波加工有什么新花样?

说实话,这几年超声波加工的发展速度比我想象的快得多。以前总觉得它是个「小众工艺」,但现在,旋转超声波加工(Rotary Ultrasonic Machining, RUM)已经越来越普及。传统超声波加工工具头只做纵向振动,而RUM让工具头在超声振动的同时高速旋转,结合了钻铣功能,一下子把加工效率提升了数倍。2024年北京国际机床展上,我看到好几家国内厂商都推出了五轴联动超声波加工中心,可以加工复杂三维形状的陶瓷零件,比如航空发动机的叶片气膜孔。当时我忍不住感叹:这行真的卷起来了!

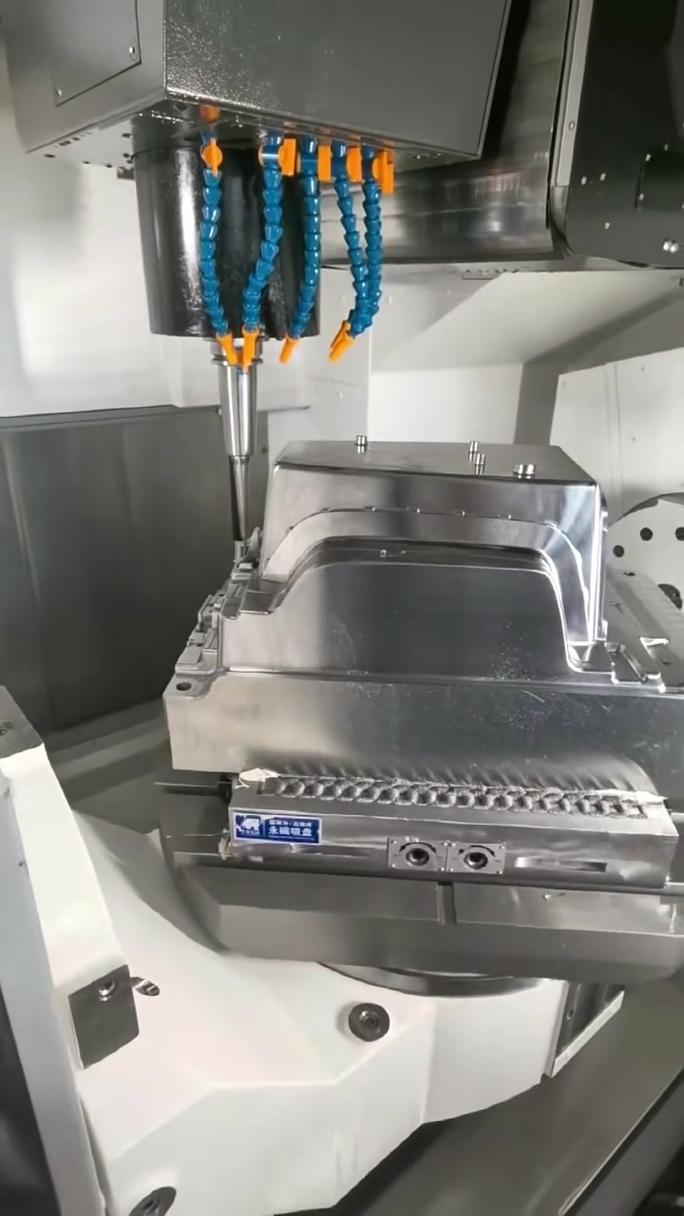

五轴联动超声波加工机床加工碳化硅陶瓷零件现场
五轴联动超声波加工机床加工碳化硅陶瓷零件现场

另一个让我惊喜的进展是微细超声加工。利用直径仅几十微米的微细工具头,配合纳米级磨料,可以加工出宽度小于0.1mm的微槽或微结构。这在微流控芯片、喷墨打印头喷嘴制造中潜力巨大。比如某深圳企业去年就交付了一套微细超声系统,直接在石英芯片上做出三维迷宫流道,精度±2μm。这种成就,放在十年前简直科幻。

不过话说回来,超声波加工也并非完美。它的工具头损耗依然是个头疼的问题,特别是加工碳化硅这种高硬度材料时,一个金刚石工具头可能几十个孔就得换。这也导致加工成本下不来。研究人员正在尝试用复合振动模式、在线自动补偿等方式来解决,但离大规模普及还有距离。

问:超声波加工设备怎么选?小厂能不能上?

问:超声波加工设备怎么选?小厂能不能上?
问:超声波加工设备怎么选?小厂能不能上?

答:这个问题实际。首先要看你的主力加工材料。如果只是偶尔做点玻璃打孔,买台普通的台式超声波加工机就够了,几万块。但如果要加工碳化硅、氮化铝等高价值工件,就得考虑旋转超声主轴与机床的集成系统,价格从几十万到上百万不等。小厂入局的话,我的建议是先外协试试水。因为超声加工门槛不仅在于设备,更在于工艺参数的摸索——磨料粒度、浓度、超声振幅、进给压力,这些组合就像中药方子,差一点效果天差地别。没有经验积累,很容易撞南墙。

另外,注意配套的冷却和排渣系统。传统悬浮液循环不良会导致磨料淤积,影响加工稳定性。现在有的高端设备采用超声雾化冷却,效果不错。✅

说到底,超声波加工是一种「慢工出细活」的工艺,它不适合追求节拍的生产线,但在超精密、硬脆材料领域,它的地位无法取代。我记得一位老工程师说过:“你让铣床去啃陶瓷,那是拿鸡蛋碰石头;超声波加工呢,是把石头磨成粉,一点点舔掉。” 话糙理不糙。

所以,如果你的产品恰好受困于硬脆材料加工难题,不妨关注一下这个“冷兵器”工艺。也许,它就是你一直在找的那把钥匙。
