Modbus协议:老而弥坚的工业通信基石

上周在调试一台用了十年的PLC——没错,十年前的设备。 通讯突然中断。 现场电工一脸疑惑:“Modbus RTU不是最稳的吗?” 我苦笑。 稳? 那是你没碰上皮糙肉厚的接线端子。 换上一个新的RS-485中继器,问题解决。 你猜故障根源? 屏蔽层浮空,信号反射。 就这么简单。 但Modbus协议本身,冤枉背了锅。

说实话,Modbus这玩意儿,1979年问世,比我年纪还大。 但它活着。 而且活得好好的。 为什么? 因为简单。 简单到令人发指。 你去翻协议规范,薄薄一本。 主站发请求,从站回应。 或者主站广播,从站不吭声。 没了? 没了。 不过话说回来,简单不代表弱小。 恰恰相反,在工业现场,简单意味着健壮。

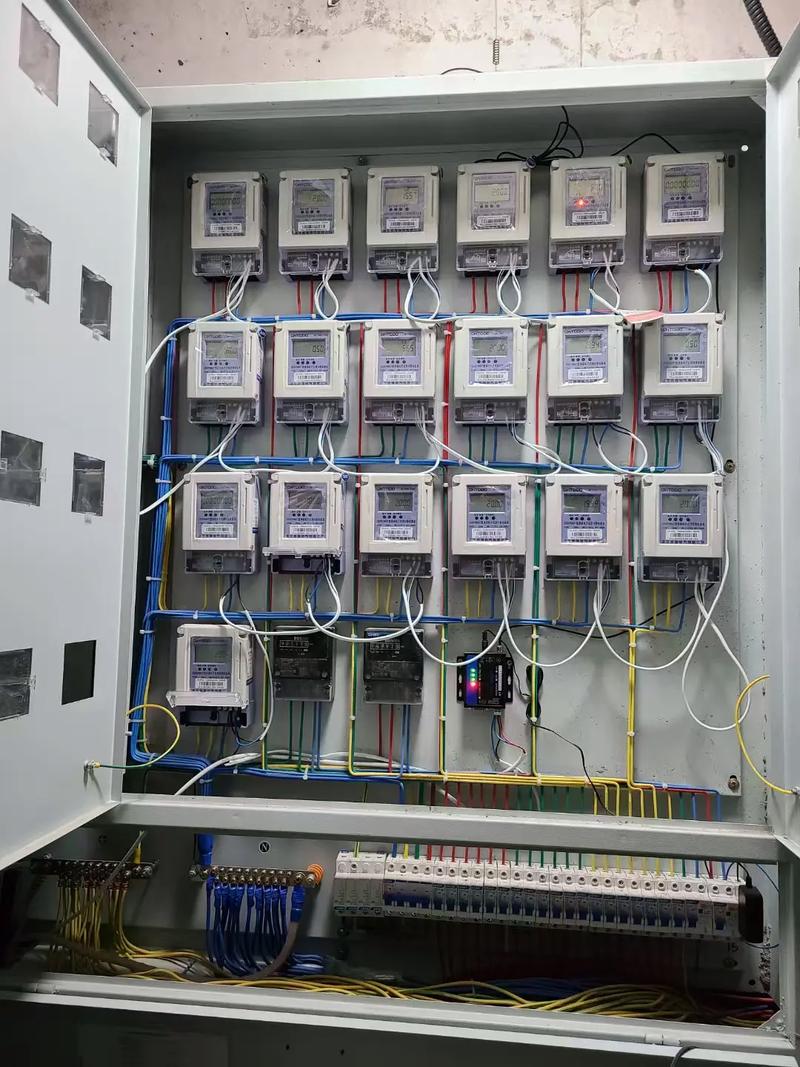

Modbus RTU RS-485接线现场照片
Modbus RTU RS-485接线现场照片

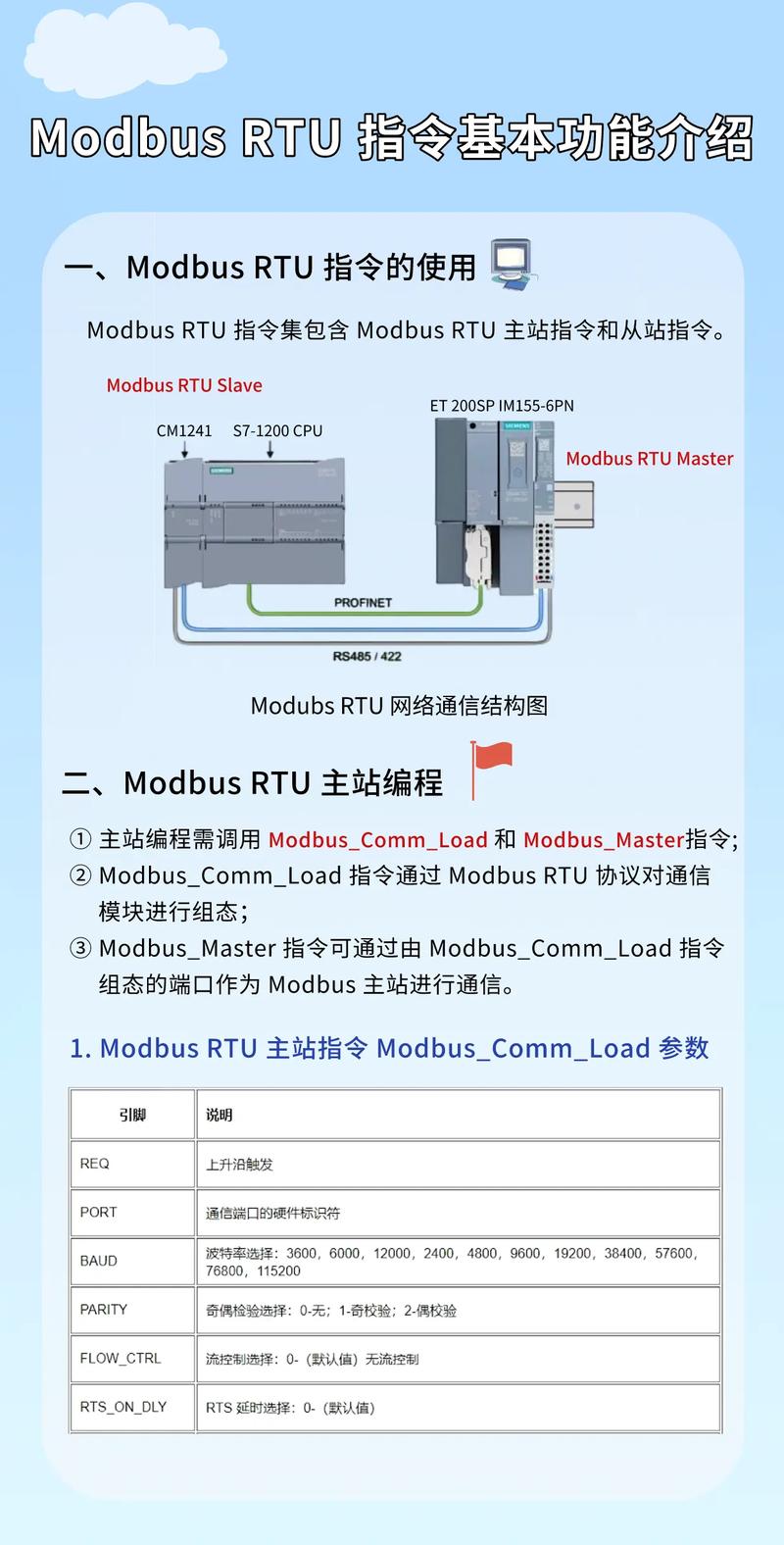

功能码:Modbus的灵魂指令

功能码:Modbus的灵魂指令
功能码:Modbus的灵魂指令

我刚入行时,最头疼功能码。 03读保持寄存器,06写单个寄存器,16写多个寄存器——这些数字背得滚瓜烂熟。 但有一次,用01功能码读线圈状态,从站返回一堆乱码。 查了两天。 最后发现是字节序问题。 可恶。 厂家文档里提都没提。 对,很多国产设备只实现部分功能码。 你用08诊断功能? 它不理你。 你还不能直接说它坏了,因为协议没有强制全部实现。 这种坑,踩一次记一辈子。

现在回想,功能码设计其实极其精简。 总共就20几个,常用不过七八个。 对比某些动不动上千条指令的协议,Modbus简直是慈善家。 但正因为少,你必须理解每个功能码的边界条件。 比如15号功能码写多个线圈,一次最多写多少个? 协议说1968个。 但不少设备限制256。 你得看手册,或者… 直接试。 对,现实就是这么粗暴。

问:Modbus功能码中,为什么03和04都用于读寄存器,它们有什么区别?
答:03读保持寄存器,04读输入寄存器。 保持寄存器可读写,输入寄存器只读。 实际接线中,传感器数据通常映射到输入寄存器,参数设置用保持寄存器。 但从协议帧上看,两者请求格式完全一样,仅功能码不同。 这导致某些PLC如果不严格区分,直接用03去读输入寄存器也能成功——因为底层实现把两者混了。 但碰到较真的设备,就会报错。 所以别偷懒,该用哪个用哪个。

RTU vs ASCII vs TCP:选哪种?

如果你面对一堆老旧串口设备,RTU模式几乎是唯一选择。 ASCII模式? 我入行十年,只在施耐德某些老PLC上见过。 因为它效率低,每字节转成两个ASCII字符,传输量翻倍。 但优点是调试简单——你用串口助手直接能看到可读字符,不像RTU一堆十六进制。 不过现在谁还这么干? 除非手边没工具,逼急了才用。

Modbus TCP呢? 以太网大潮下,它成了明星。 本质上就是把RTU帧封装到TCP包,去掉CRC校验——以太网层已经有校验了。 但问题也出在这里:你去掉CRC,万一中间经过串口-以太网转换器,某些厂商偷懒不做校验,数据错误概率大增。 我遇到过,某国产网关转换时丢字节。 查出来差点吐血。

问:什么时候用Modbus TCP,什么时候用RTU,有没有简单判断标准?
答:看物理层和实时性要求。 如果是新建系统,走以太网基础设施,肯定TCP,布线简单,速度还快。 但若设备分散、距离几百米,RS-485总线成本更低,RTU跑起来很稳。 另外,有些老旧设备只支持串口,那就没办法,加个串口服务器转成TCP,但要小心延时和丢包。 我的经验:如果整个产线速率要求低于100ms轮询周期,RTU足以胜任。 当然,现在有些苛刻应用要10ms,RTU就吃力了。

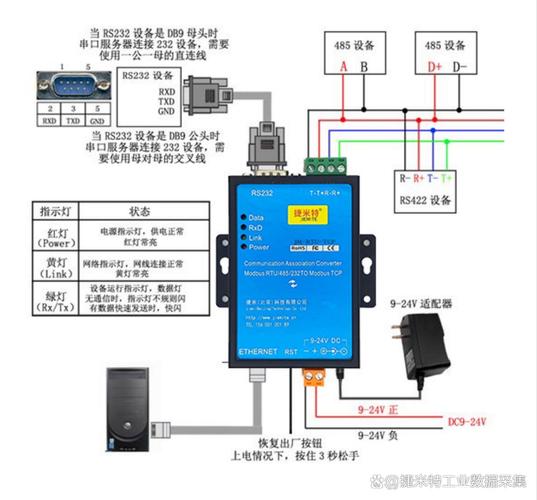

Modbus TCP与RTU网关转换器接线图
Modbus TCP与RTU网关转换器接线图

踩坑实录:那些年Modbus背的锅

踩坑实录:那些年Modbus背的锅
踩坑实录:那些年Modbus背的锅

讲个真事。 某次现场,上位机读变频器频率,收到的值总是实际值两倍。 查Modbus报文,完全正确。 最后发现,变频器手册注明频率单位是0.01Hz,但实际它用0.005Hz分辨率。 寄存器值没变,但比例因子错了。 这能怪Modbus吗? 不能。 但协议没有规定数据表示法,你只能靠试。 所以我现在养成习惯:新设备接入,先用标准工具扫描所有寄存器,记录原始值,对比手册,确认无误再集成。 血的教训。

另一个经典故障:RS-485总线节点数一多,通讯时断时续。 一查,终端电阻没配,偏置电阻也没加。 电工说“以前用着挺好”。 对,以前就三五个节点,现在加了二十个。 信号反射,能好吗? 所以别看Modbus简单,物理层工程经验远比协议本身重要。 再好的协议也经不起烂接线。

说实话,很多工程师吐槽Modbus不安全、无加密、无认证。 那是它设计年代决定的,当年谁能想到工控也会被攻击? 现在要在Modbus上加安全,方案五花八门:从简单VPN隧道到专用安全网关。 但我觉得,对于绝大多数封闭车间,物理隔离足够。 别自找麻烦。

问:Modbus有没有官方认证? 为什么市面设备兼容性还是千奇百怪?
答:Modbus组织提供一致性测试,但并非强制。 很多厂家自己宣称“兼容Modbus”,其实只实现子集,甚至私自扩展。 最离谱的,见过在正常帧后加额外字节做“自定义校验”,导致标准Modbus主站无法解析。 所以选型时,一定索要协议一致性声明,或者拿测试工具实际测。 别信口头承诺。

最后,聊聊未来。 Modbus会被淘汰吗? 我觉得不会。 边缘计算、物联网来了,很多人喊OPC UA、MQTT是未来。 但现场层吃进去的数据,大部分仍来自Modbus设备。 你总不能让一个温湿度传感器直接跑HTTP吧? 功耗、成本都不允许。 所以Modbus作为最底层的採集协议,还会活很久。 只是它会越来越多地隐藏在网关后面,被翻译成各种高级协议。 这大概也算老当益壮了。

有人说,精通Modbus不代表你水平高。 对,但連Modbus都搞不定,更高深的协议更别碰。 它就像工业通讯的九九乘法表,基础中的基础。 沉下心,把报文抓包看熟,寄存器映射理清,你就算入门了。 剩下的,交给现场经验慢慢磨。
