计算机辅助工程(CAE)真的那么神?一次打脸经历让我学会敬畏

去年秋天,我盯着屏幕上的彩色云图,心里凉了半截。那个漂亮的应力分布——红蓝渐变,完美得像教科书——让我差点在项目会上出个大丑。

当时我们给一家泵厂做叶轮优化,CFD算了好几轮,气蚀区域眼看着缩小。就在我准备写报告宣告胜利的时候,总工老周瞥了一眼屏幕:“你那个进口边界条件,重新校过没?”

我心里咯噔一下。说实话,用默认值习惯了,谁没事去翻那个?

泵叶轮CFD仿真速度流线图
泵叶轮CFD仿真速度流线图

结果呢。调整了湍流模型参数之后——准确说,是把标准k-ε换成SST,并且老老实实把近壁网格y+压到1以下——原先漂亮的低压区突然变得不规则,气蚀预测位置偏离了足足15毫米。十五毫米!对于高速旋转的叶轮,这足以让整机振动超标。

这就是计算机辅助工程(CAE)最扎心的真相:你输入的是垃圾,软件一定输出更花哨的垃圾。它不会告诉你错了,只会用更绚丽的渲染图麻痹你。

有限元分析不是魔法,是个电钻

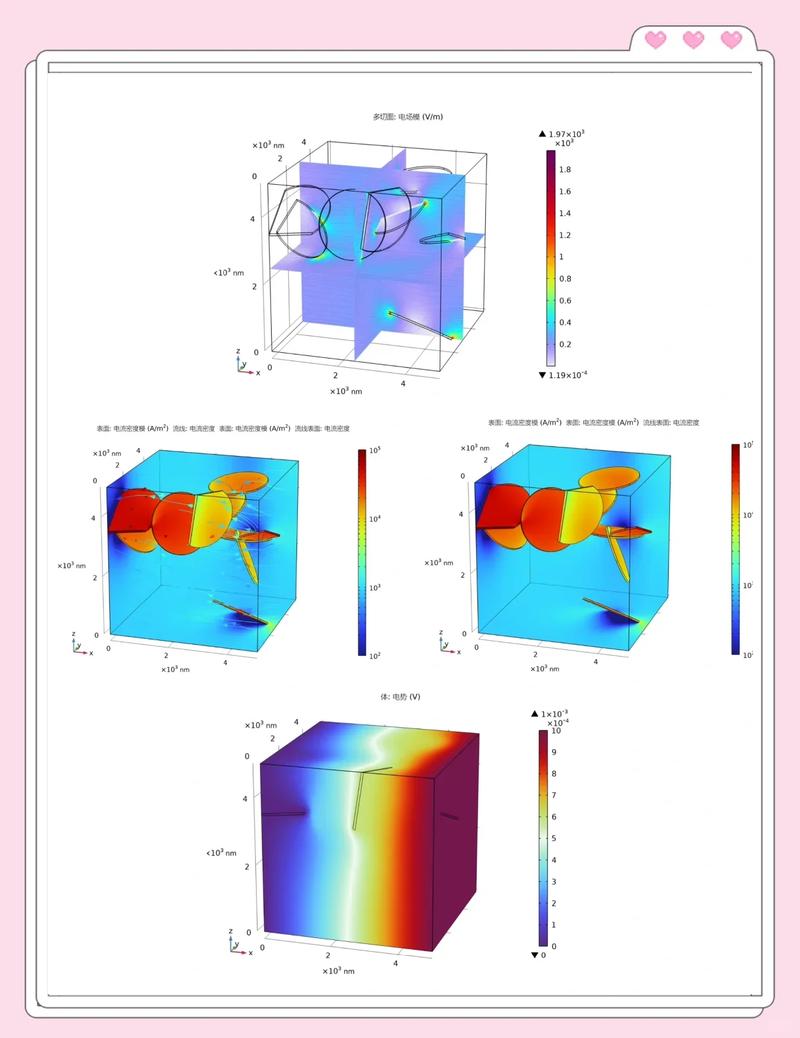

有限元分析不是魔法,是个电钻
有限元分析不是魔法,是个电钻

外行想象中,CAE软件像个万能解算器:点几个按钮,模型扔进去,答案就出来了。 实际呢? 它更像一把电钻——方向、力道、钻头材质都得你自己把握。 用错钻头,墙没打穿,电机烧了还怪工具。

举个例子。 去年帮一家模具厂分析热锻模寿命,他们自己用静力学算了一遍,最大等效应力才800MPa,远低于材料屈服,按理不该裂。 但我一打开模型就笑了:接触根本没设好,上下模直接穿透了,算什么? 后来改用手动刚体接触,再开几何非线性——好家伙,局部应力冲到1600MPa,裂纹萌生点跟实际完全吻合。 那帮小伙子看我的眼神像看算命先生,其实我只是知道该往哪儿钻而已。

这里引出一个常见困惑:

问:我明明按照教程一步步做,为什么结果总是不对?

答:因为教程只教操作,不教物理。CAE本质是数值试验,你必须清楚每个选项背后的假设。比如壳单元厚度方向积分点数目,默认是5个,但对于弯曲为主的薄壳,少于9个根本算不准刚度。这些细节不会出现在“Step by Step”里,却决定了仿真的成色。

网格划分的那些坑,我替你们踩过了

网格,网格,又是网格。这玩意儿简直PUA每一个分析师。太疏了精度不够,太密了跑不动,形状不好直接发散。当初我跟着ANSYS经典版的映射网格硬肝,一个月忘了几十个快捷键,现在HyperMesh一键四面体确实爽,但随手就来准出问题。

记得有一次做变速箱壳体的模态分析,想偷懒全用四面体,结果前六阶频率跟试验差到姥姥家。后来老老实实掏了六面体芯,二阶弯曲模态才逮住——四面体过刚,惯性会骗人。 这种亏吃多了,现在拿到模型第一眼就找薄壁、圆角和小孔,该切分切分,该撒种子撒种子。虽然办法笨,但至少晚上睡得着。

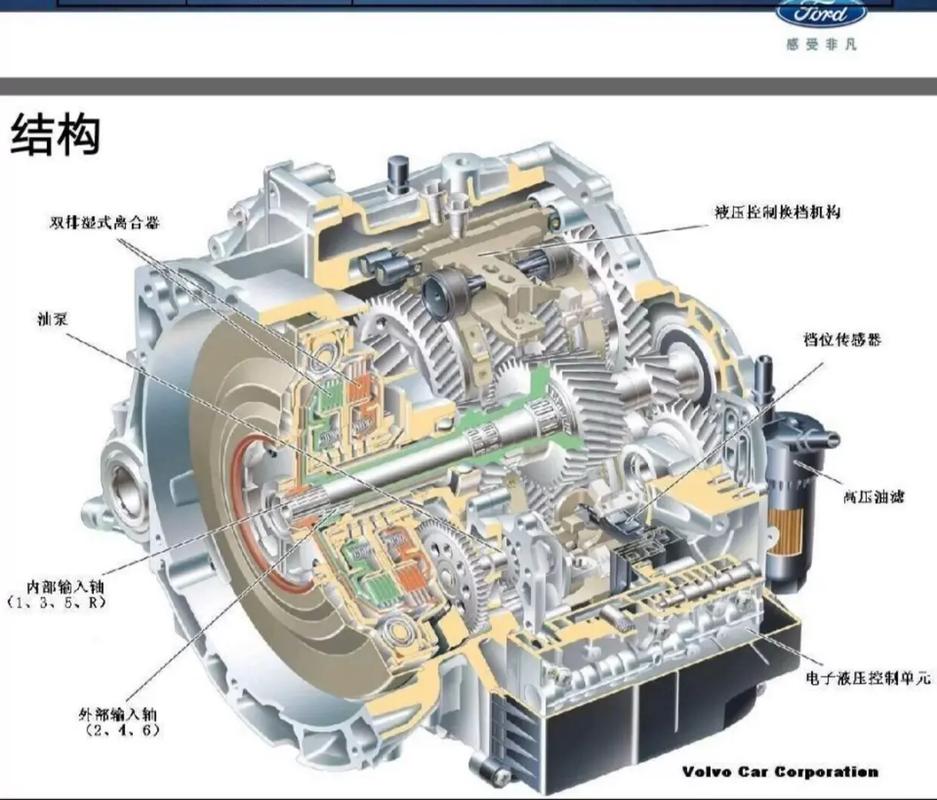

汽车变速箱壳体六面体网格划分图
汽车变速箱壳体六面体网格划分图

不过话说回来,网格战争打了这么多年,无网格法也算冒头了。 LS-DYNA的SPH、EFG在冲击、大变形问题上挺香,省去畸变重划的烦恼。 上个月算一个冲压回弹,ALE网格调得想砸电脑,换SPH直接舒坦了——当然,边界处理还得小心。 技术就得这么一点点磨,对吧。

问:是不是网格越密越好?

答:绝对不。除了计算成本暴增,过密的网格可能引入数值噪声。比如在应力集中区域,如果网格尺寸比材料特征长度还小,连续介质假设就会失效,这时你需要改用损伤力学模型或考虑应变梯度,而不是无脑加密。另外,不同求解器对网格质量敏感度不同,隐式动力学对奇异单元零容忍,显式则宽容些。关键是掌握“够用原则”——通过网格收敛性分析来确定,别瞎猜。

当仿真结果和试验对不上,先别急着怀疑人生

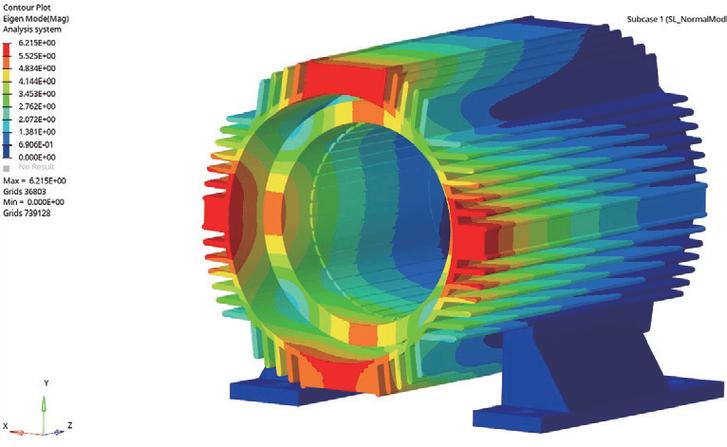

当仿真结果和试验对不上,先别急着怀疑人生
当仿真结果和试验对不上,先别急着怀疑人生

入行头三年,我至少五次想转行。 因为仿真出来的位移-时间曲线跟激光测振仪差太多,相位都对不上。 后来发现是阻尼模型用错了——结构阻尼、粘性阻尼、模态阻尼,在频响分析里搞混了。 沮丧啊! 但熬过来之后,现在反而觉得差异是最好的老师。

仿真和试验的偏差,常见来源就那几个:边界条件的简化(真的全是固支?法兰螺栓预紧力你加了吗?)、材料参数假设(供应商给的屈服强度是典型值,你手里那批料可能差10%)、连接刚度非线性(螺栓连接用绑定接触就是个玩笑)。 我现在的强迫症之一就是跑试验前必须做灵敏度分析——看哪个参数波动对结果影响最大,再针对性校准。

还有一类难以启齿的错误:单位制。 这种事说出来丢人,但几乎每个用CAE的人都翻过车。 有一次用Abaqus,长度单位设了mm,密度单位却是kg/m³,算出来固有频率像地震波。 从那以后,所有INP文件开头我都加一行强制的单位注释,血泪教训。

说到验证,必须提一嘴数字孪生的最新实践。 我们在一条产线上给压机挂了实时传感器,动态更新FEA模型里的载荷与材料属性,现在寿命预测准确率提到了93%。 虽然前期投入大,但这才是CAE该有的样子——不是一次性出报告,而是跟着产品跑全生命周期。

回到开头那次打脸。 后来我重新校正了叶轮分析,老老实实做了网格无关性验证、湍流模型敏感性分析,还把实验PID图找出来对比瞬态结果。 最终优化方案不但避免了气蚀,效率还提了1.2个点。 结题会上老周没说话,只拍了拍我肩膀。 那一刻我突然明白:计算机辅助工程(CAE)从来不是替代工程师,而是逼你成为更严谨的工程师。 你敢糊弄它,它就敢在实物上给你颜色看。

现在行业里有个趋势,把AI塞进CAE,搞什么智能网格、代理模型加速优化。 挺好,但别忘了——无论界面多傻瓜化,问出正确的边界条件,永远是人的事。 共勉吧。
