表面处理，不只是刷一层漆那么简单

表面处理，这行当水有多深？说真的，干了二十年机械加工，见过太多因为表面处理翻车的案例。有人觉得就是给零件化个妆，好看点不容易生锈，真没这么简单。有些图纸上标着Ra0.8，结果镀完铬直接变Ra1.6，公差全没了；有些要求盐雾72小时，结果供应商随便喷个漆就交差，三个月后锈得妈都不认识。所以，这篇东西不是给你科普名词的，是让你在选型跟验收的时候别被人当傻子忽悠。 ## 表面处理选型，先搞清楚你到底要什么？很多工程师一上来就问“这个件该镀什么？”——这问题本身就有毛病。表面处理不是菜市场买菜，你得先回答几个问题：零件用在什么环境？耐磨还是耐腐蚀？还是需要导电、导热、绝缘？有没有焊接要求？配合公差多少？比如，同样是钢件，室内环境你可以简单发蓝，成本低还好看。但到了海洋大气环境，热浸锌都不一定扛得住，得考虑复合涂层。而耐磨工况，镀硬铬是经典方案，可硬铬有微裂纹，腐蚀环境就麻烦——这时候可能得选化学镀镍磷，硬度稍低但孔隙率小得多。 ✅ 快速判断口诀：先看环境，再看功能，然后定工艺，最后算成本。 ## 电镀与化学镀，别再傻傻分不清楚说实话，很多人觉得电镀和化学镀差不多，都是镀层，其实机理完全不同。电镀需要外加电源，镀液里的金属离子在阴极得到电子沉积，所以有个“电流线路”的问题——深孔内壁、盲孔底部，这些地方电流达不到，镀不上去。化学镀纯靠自催化反应，没有电，形状再复杂只要溶液能到就能镀，但镀液稳定性难控制，成本也高。 🛠️ 实际案例：我们做过一批阀块，内部通道需要耐磨防腐，电镀根本不可能（内腔镀不上），后来选了化学镀镍磷，厚度均匀，硬度到HV550，解决了问题。但价格是电镀的3倍。所以有时候不是选最好，是选最合适。问：不锈钢做镀铬可行吗？答：可行是可行，但常规装饰铬一般不建议。不锈钢本身耐蚀性就很好，镀铬主要是为了耐磨或高硬度。如果你想要黑色或者硬质镀层，可以考虑镀黑铬或者硬铬，注意结合力，通常需要特殊的活化前处理。 ## 阳极氧化，不只是铝合金的专利？提到阳极氧化，第一反应就是铝合金。确实，铝阳极氧化是最常见的，镁合金、钛合金也能做。但这里有个误区：阳极氧化不是“镀”，是“转化”——金属表面生成一层氧化膜，是基材自己长的，所以结合力极强，不会像镀层那样起皮。 💡 关键点：铝阳极氧化膜多孔，得封孔，否则容易吸附污染物，耐蚀性反而差。硬质阳极氧化膜厚可达50μm以上，耐磨但疲劳性能会下降，疲劳敏感的零件要小心。问：阳极氧化后零件尺寸会变化吗？答：会。因为氧化膜是往里长一半，往外长一半，所以厚度方向尺寸会略有增加，比如硬质阳极氧化膜厚25μm，最终尺寸可能增加12-15μm左右。所以需要控制尺寸的配合面，要么预留余量，要么用微弧氧化更精确控制。

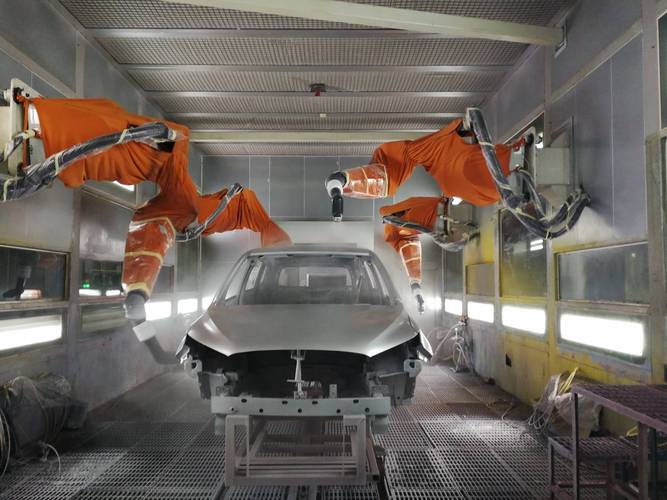

## 涂装工艺中的几个坑涂装看起来简单，喷漆嘛。但真正的魔鬼在前处理。很多人为了省成本，酸洗磷化草草了事，结果漆面两个月就爆皮。记住，涂装基材表面油污、锈蚀、粉尘，任何一样处理不到位，涂层附着力就是扯淡。 ⚙️ 前处理标准流程：脱脂→水洗→酸洗（除锈）→水洗→表调→磷化→水洗→钝化→干燥。每一道都有时间、温度、浓度要求。现在也有免磷化的硅烷处理，环保，但成本略高。常见的坑还有：喷涂厚度不均匀，湿膜干膜不测，导致局部过薄提前腐蚀；烘烤温度不够，固化不彻底，硬度不够。所以验收时要测膜厚，做划格试验，盐雾试验是必要的。

另外，静电喷枪如果接地不好，安全隐患大，别为了效率忽略安全。 ## 表面处理跟环保的死磕这年头环保查得严，以前那些普通锌镍电镀、六价铬钝化，现在基本都被限制。无铬钝化、三价铬、无氰电镀这些成了主流。可有些供应商为了省钱，偷偷用氰化物，这种件你拿到手检测都难，但废水处理不当要坐牢的。所以选供应商，一定要看环保资质，验厂的时候看看他们废水废渣的流向。成本低到离谱的，八九不离十有问题。再说一句，表面处理图纸标注要规范，材质、硬度、厚度、结合力、盐雾时间、是否豁免指定工艺，都要写清楚，别给供应商自由发挥的空间。你省了那几分钟，后面索赔够你喝一壶。行了，就说这么多。记住一句话：表面处理是系统工程，选型看工况，质量靠过程。别等出了问题再后悔。
