磨削加工终极挑战：表面完整性到底怎么控？

说实话，干了二十年磨削，早年我也只盯着Ra。粗糙度达标，活儿就算完。直到一批航空齿轮装机后出现早期疲劳裂纹——那才叫一个后背发凉。从此再不敢小看表面完整性这回事。粗糙度只是冰山一角。表面下几百微米深的残余应力、显微硬度变化、甚至磨削烧伤和白层，哪个都不是吃素的。尤其现在航空、模具、医疗器械这些行业，零件动不动就上万转、高温高压，你还敢只拿粗糙度说事儿？

为什么粗糙度够好，零件还是废了？

很多人不理解，Ra明明0.2以下，零件怎么还会打齿、掉块？问题就出在残余拉应力上。磨削热积累到一定程度，表层金属膨胀却被周围的冷金属拉住，冷却后一收缩，就给表面拉出一道道看不见的应力。这东西比刀尖还锋利——疲劳寿命直接腰斩。更离谱的是磨削烧伤，都金黄色、蓝色了，操作工还觉得“没毛病，磨出来就这样”。真要命。有一次我拿巴克豪森噪声仪一测，烧伤区信号跳得跟心电图似的。破坏性检测切片、酸蚀，好家伙，白层厚得吓人。算算报废率，心疼得直嘬牙花子。问：那怎么判断零件到底有没有烧伤？总不能每次都切片吧？答：当然不能。产线上谁舍得切成品？现在常用的无损方法有两种：巴克豪森噪声法和涡流检测。巴克豪森对铁磁材料的残余应力和微观组织变化极其敏感，烧伤斑一抓一个准。涡流对硬度变化和裂纹更灵光。有的先进设备两者集成，磨完直接在线检测，超差自动报警。不过说实话，这玩意儿标定起来真让人头秃——不同材料、不同热处理，基准值都得重新做。

磨削参数里的魔鬼细节

出了烧伤，很多人第一反应：“砂轮钝了，赶紧修整！”——没错，但不全对。磨削是一个热力耦合过程，变量多到像蜘蛛网。比如砂轮线速度，你以为越高越光溜？错！高速度带来高热，一旦冷却跟不上，表面瞬间就糊了。再比如进给速度，太慢反而使热渗透更深，把表面弄成“回火”态。还有冷却液，喷嘴角度不对、压力不足，磨削弧区根本冲不进去，纯属摆设。记得有次调一台强力成形磨床，加工镍基合金。开始怎么也搞不定——表面粗糙度合格，但硬度下降得厉害。后来把CBN砂轮的修整间隔缩短，同时加大冷却液流量到80L/min，喷嘴对准弧区入口，问题立刻缓解。所以说，磨削这行，经验太重要。书本上的参数只能参考，现场试错才是真功夫。问：CBN砂轮和普通刚玉砂轮，对表面完整性的影响差异大吗？答：非常大。CBN导热性好、硬度高，磨削时产生的热量更容易通过切屑和砂轮本身带走，工件表面温升低得多。而且CBN自锐性好，不易堵塞，磨削力波动小，残余应力分布更均匀。但贵啊！一片CBN砂轮顶几十片刚玉的价钱。所以得算综合成本——减少废品、延长零件寿命、省下检测费用。很多高端产线算下来，其实更划算。

测量那点儿事：从实验室到产线

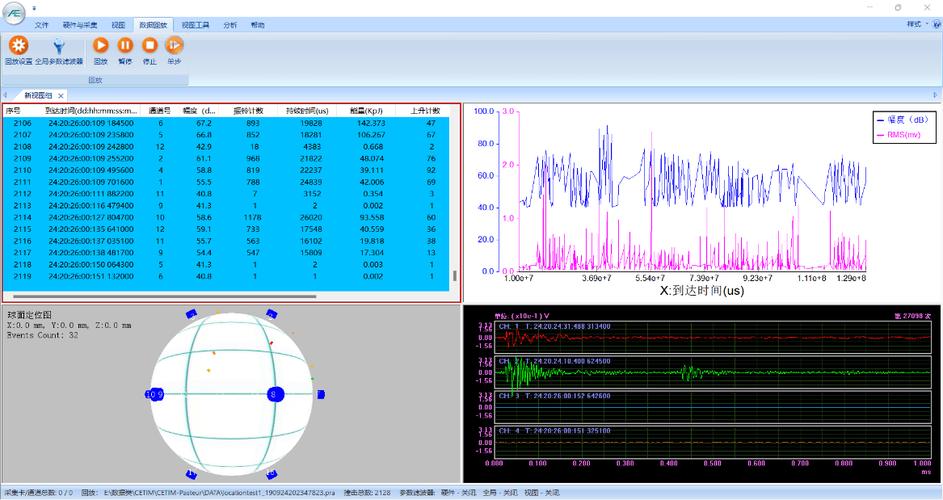

实验室测残余应力，X射线衍射是金标准。可那玩意儿慢，制样要求高，别说全检，抽检都费劲。现实是，老板们一边喊着“零缺陷”，一边舍不得给检测上预算。真是黑色幽默。不过这两年有转机。在线监测系统越来越普及——主轴功率、声发射、振动传感器集成起来，通过机器学习模型实时预测表面质量。我见过一套系统，磨削过程中发现功率曲线异常，马上自动调整进给速度，避免了30%的潜在烧伤。当然，模型训练需要大量标注数据，初期投入不小。但一旦跑通，品控直接上一个台阶。

还有个趋势：数字孪生。在电脑里建一个磨削工艺的虚拟模型，输入参数就能预测表面粗糙度、残余应力、相变层深度。虽然还在发展阶段，但已经能省掉不少试错时间。尤其对新材料、复杂形状，这招太好使。

最新实践：智能磨削能救场吗？

现在提“智能磨削”，很多人觉得是PPT词汇。但我亲眼见过一个项目：机器人抓料、自适应磨削、在线检测、自动补偿闭环，整套线调通后，表面完整性缺陷率从12%降到0.3%以下。靠的就是数据打通。不过话说回来，技术再牛，人也得跟上。见过太多厂子买了好设备，操作工还拿老一套使唤，传感器报警了直接拔线——唉。所以啊，培训比买设备更重要。问：对于中小加工厂，最经济易行的提升表面完整性的办法是什么？答：优先从冷却和砂轮下手。改善冷却喷嘴、增大流量、保证冷却液清洁度，成本低见效快。其次，严格砂轮修整周期，别等到磨不动了才修。最后，哪怕没有高档检测仪，定期做酸蚀抽检也能发现大部分烧伤。关键是养成习惯。磨削加工这行，越往里钻，越觉得敬畏。表面完整性就像零件的“体质”，平时看不见，关键时候要命。别等出了事故才后悔——那时候可就晚了。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工终极挑战：表面完整性到底怎么控？ https://www.dachanpin.com/a/tg/65228.html
