消失模铸造工艺实战：从报废率30%到行业领先，我们做对了什么？

去年接了个高铁铸件的单子，用传统砂型铸造，芯子多到让人崩溃——结果第一批报废率30%，老板脸都绿了。后来逼得我们转头研究消失模，没想到这坑一踩就是大半年。说到消失模铸造工艺，行内评价两极：爱的爱死，恨的恨死。

消失模的诱惑与陷阱

说白了就是用泡沫做模型，埋干砂里直接浇，省了拔模、下芯这些破事。听着是不是很美？我们一开始也这么想。但真干起来，粘砂、碳缺陷轮番来，差点把老师傅逼疯。有次清理铸件，表面跟蜂窝煤似的——那是负压没稳住，砂子冲进去了。✅

问：消失模到底适合哪些铸件？我们厂小，上这个划得来吗？
答：实话说，如果产品带复杂内腔、需要大量砂芯的，上消失模绝对值。但得评估批量——三五件的单件小批，模具成本就够喝一壶。我们最早就是吃了模具费的亏，后来发现一种低成本发泡模具方案，才把门槛降下来。另外，薄壁件要慎重，泡沫强度不够，容易变形。❗ 不过话说回来，消失模对工人手艺要求其实更高。砂子填充不到位、涂料层厚度不匀，都能直接废活。我们试过用振动台加雨淋式加砂，效果才好些。当然，现在自动化线多了，但中小企业哪上得起？还得靠人盯。

别让细节毁了整炉钢水

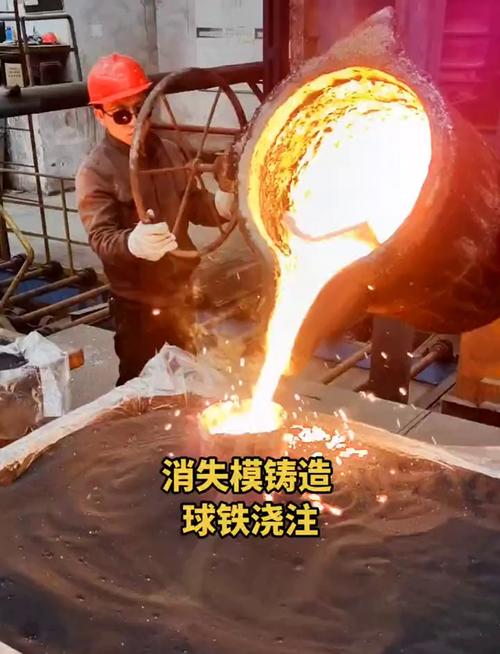

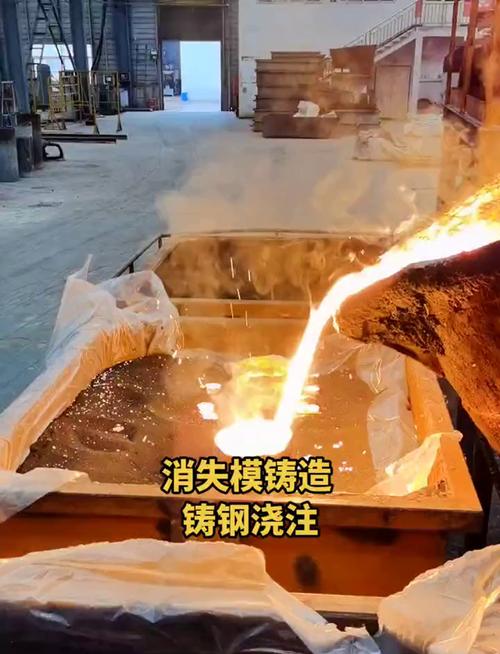

有次负压没稳住，浇到一半塌箱——钢水喷出来，幸好没伤人，车间顶棚被烫了个大洞。从那以后，我们把负压度控制当成命根子。负压太小，排气不畅，气孔、气渣孔全来了；负压太大，又容易粘砂。现在我们在浇注位置埋压力传感器，实时调节，算是用血换来的教训。还有浇注温度，一定要比砂型高30-50℃，不然泡沫气化不彻底，等着补焊吧。但也不能太高，尤其球铁件，碳当量一高，石墨漂浮就找上门。💡 涂料就更别提了，我们试了十几种配方，最后发现某国产水基涂料简直神了——透气性、溃散性都平衡得刚好，还不贵。

问：都说消失模环保，真的吗？我们这环保查得严。
答：比起黏土砂，扬尘确实少了，但泡沫燃烧那味儿——不处理的话，黑烟一冒，分分钟被举报。必须上有效的尾气处理，袋式除尘加活性炭，或者直接上催化燃烧。我们花了十几万改造除尘除味，这笔钱绝不能省。而且废砂还能回用90%以上，长远看反而划算。♻️ 说到废砂，干砂回用系统得配好，不然砂温高了，泡沫模放进去就软化变形。我们最开始用简易滚筒筛，根本筛不干净，后来咬牙上了砂温调节器，问题才消停。

跟3D打印搅在一起，这事靠谱

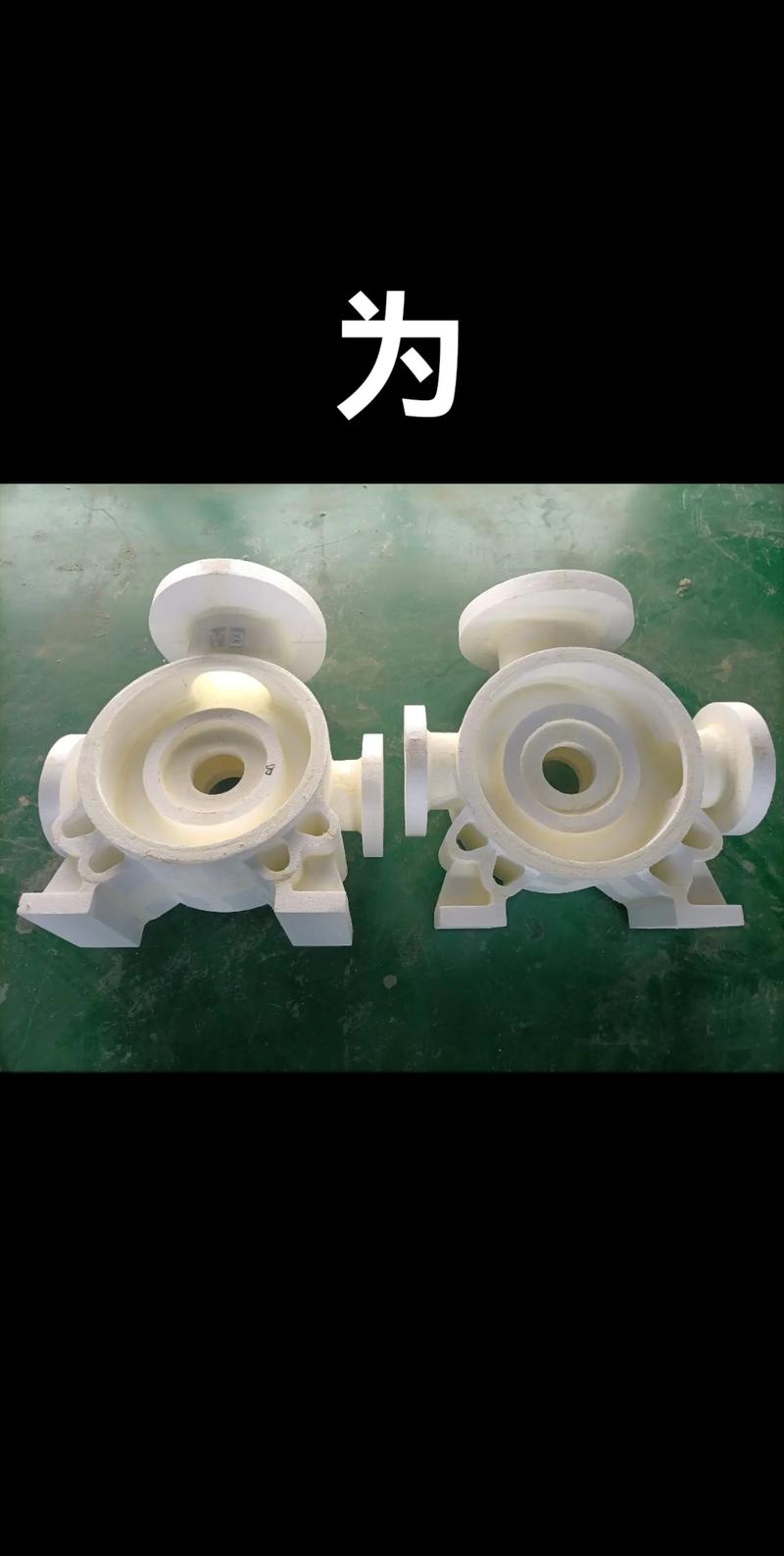

去年我们引进了一台工业级FDM打印机，直接打消失模。以前做原型模，CNC加工泡沫，又贵又慢，复杂内腔还没法做。现在3D打印，周期从两周缩到两天，精度还高。有人问强度够吗？打印的PLA泡沫模，密度可控，气化完全没问题。✅

问：3D打印消失模能用于批量生产吗？成本怎么算？
答：实话实说，批量还是传统发泡模具便宜。但小批量、多品种，尤其新品试制，3D打印优势巨大。我们算过，模具费省了不说，设计变更也灵活，几版优化下来，综合成本反而更低。💡 现在甚至有砂型3D打印机直接印砂模，不过那设备太贵，我们还是玩泡沫的。数字化远不止这些。我们给浇注线装了MES系统，负压、温度、浇注速度全监控，自动调参。以前靠老师傅“看火候”，现在数据说话，废品率从30%硬是压到3%以内。! 有次系统报警，发现是震动落砂的振幅偏移，及时调回来，避免了一炉废品。这种踏实感，过去想都不敢想。不过坑永远踩不完。最近在试钛合金消失模铸造，钛液活性太高，跟泡沫反应得一塌糊涂，铸件表面全是气孔。有同行说用惰性气体保护，但小厂哪有那条件？哎，还得慢慢磨。铸造这行，说白了就是跟缺陷死磕一辈子。
