模具设计:从野路子到数字化,我踩过的坑

做模具设计快二十年了。说实话,这行越干越觉得——门槛在门里头。新手看图纸头大,老手被成本逼疯。今天不谈虚的,聊几个真问题。

别迷信软件,先搞懂材料流动

那时候刚入行,师傅扔给我一套拉伸模,说:“三天出图。” 我闷头用CAD画,尺寸算得毫厘不差。结果试模时——裂了,到处裂!师傅看一眼,敲了敲凹模圆角:“太尖。材料转不过弯。” 我当场懵了。软件不会告诉你圆角半径该给R8还是R10,它只负责画线。 所以现在新人问我学什么软件好,我都会先让他去车间待三个月。看铁屑飞溅,听冲床咣当响,摸一摸毛刺。比对着屏幕瞎点有效得多。❗
模具设计金属板材拉深开裂案例
模具设计金属板材拉深开裂案例
模流分析(Moldflow)是好东西,但别神化。我见过把分析报告做得花团锦簇,实际生产一塌糊涂的案例。网格划分太粗——失真;边界条件设错——整个结果都是废的。说到底,你得先懂塑料怎么流,钢料怎么变形。 问:现在都说模流分析很重要,是不是必须学? 答:重要,但不是万能药。我建议先跟几次试模,亲手调过注射压力、保压时间,再回头学软件。否则你连“熔接线”为什么出现在奇怪位置都解释不清。而且,有些薄壁件,分析出来没问题,一上机就翘曲——因为软件没算到冷却水管积垢导致的局部热点。这些只能靠经验。✅

成本控制不是抠门,是设计出来的

去年一个项目,客户压价压到骨头里。老板黑着脸说:“这单亏本做,就当交朋友。” 我翻了翻最初的设计方案——型腔排得稀松,流道比长江还长,标准件全选进口米思米。改! 浇口位置挪了15mm,冷料井缩短,流道废料少了30%。顶针用国产优质替代,寿命差不了多少,单价砍半。最狠的是,我把整体镶块改成组合式,局部磨损直接换小件,不用整套报废。这些改动,评审会上没人提——因为老工程师觉得“本来就是这么干的啊?”。但成本就是这么抠出来的。💡

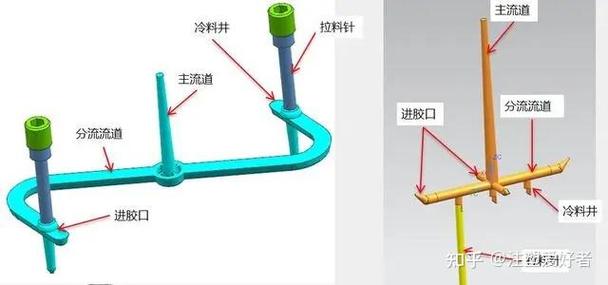

注塑模具流道优化前后对比
注塑模具流道优化前后对比
问:模具报价一直压得很低,设计上怎么省? 答:首先别急着减板厚。那省不了几个钱,还容易变形。要省在看不见的地方:1)减少EDM加工面积,能用铣刀解决的别打火花;2)冷却水路尽量直通,拐弯少加工费低;3)顶出系统能联动别多加气缸。还有个阴招——把标准件型号悄悄换成国标,功能一样,客户根本察觉不到。 但有些地方打死不能省。导向机构的配合精度、热处理工艺,这些一省就出大事故。我早年跟过一个日本模具项目,人家连顶针孔都要求铰孔精度,成本高得吓人,可那副模具十年了还在稳定生产。算总账,反而是便宜的。

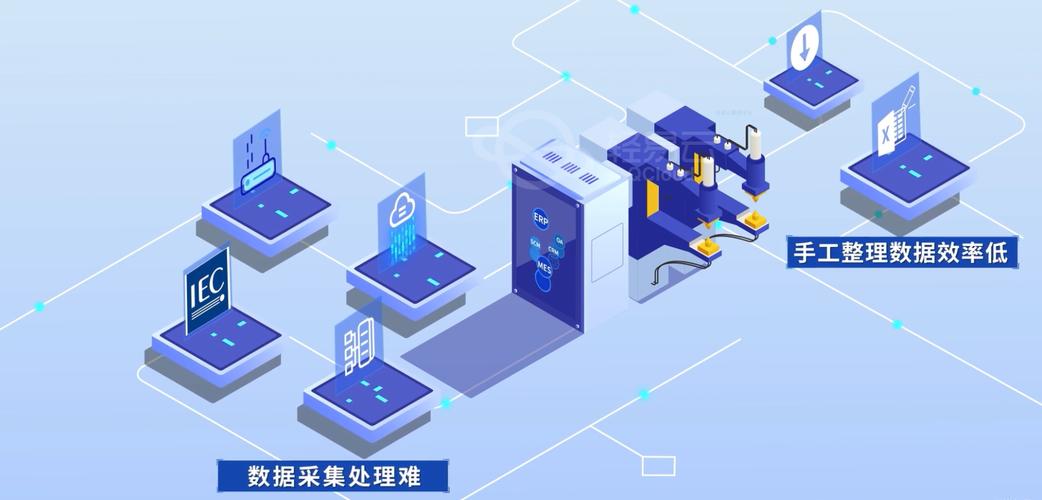

智能化?先解决数据孤岛吧

智能化?先解决数据孤岛吧
智能化?先解决数据孤岛吧
现在到处喊工业4.0、数字孪生。我们公司去年上了MES,结果模具数据还躺在设计部的Excel里,用U盘拷来拷去。有一次,编程员拿错三维图版本,直接铣废了两块模板——因为文件名就改了个后缀“_v2”。太离谱了。 后来我强制推行PDM系统,所有图档实时上传,版本自动锁定。跟ERP打通后,BOM表直接导出采购单,再也不用手输几十个螺栓型号。说实话,这比买五轴机床还值。 问:小模具厂,值得花几十万搞数字化吗? 答:别一上来就上大系统。先从标准化开始:把常用模架、标准件库建起来,图纸模板统一,减少重复劳动。再弄个云盘共享给加工车间,保证现场看到的永远是最新版本。别小看这一步,至少能避免80%的扯皮。至于AI自动生成模具方案——目前还早,别被忽悠。

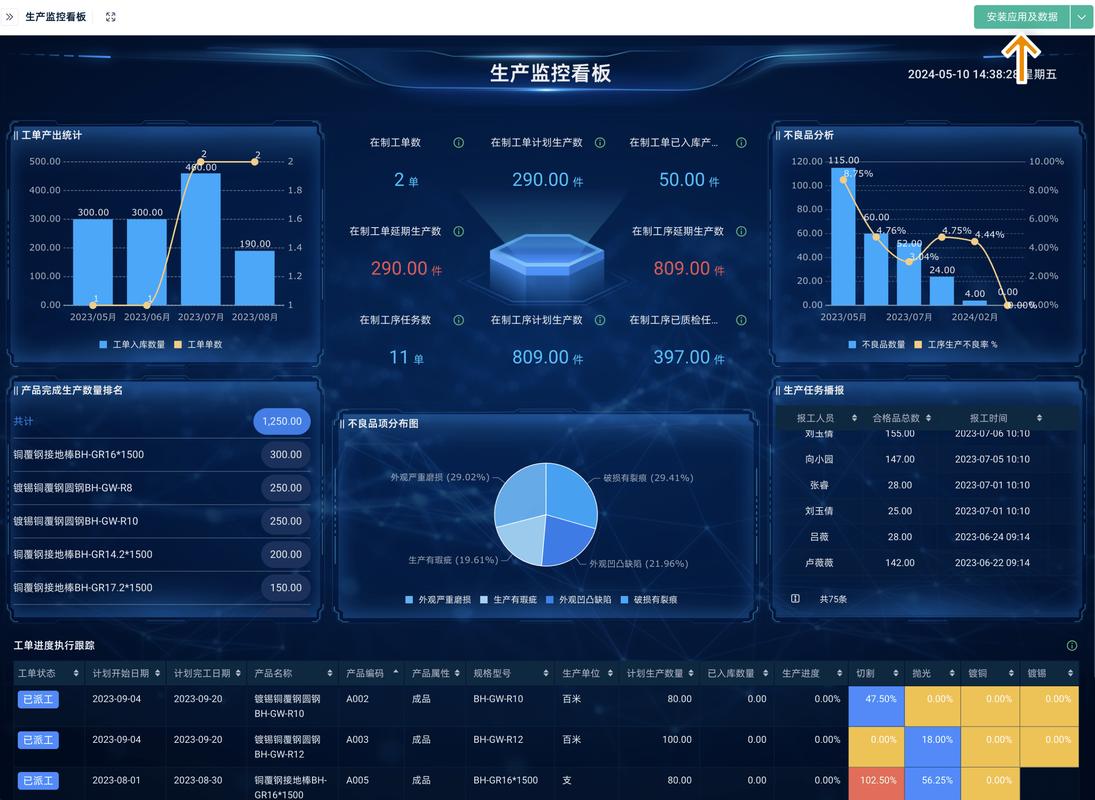

模具车间数字化看板实时数据
模具车间数字化看板实时数据
前两天翻出一本1998年的《模具设计与制造》,书页都黄了。可里面画的导向机构原理,到今天都没变。变的只是工具,还有越来越薄的产品壁厚。 所以啊,工具再炫,还是得回到铁和钢的脾气上。
