车削加工：刀具崩刃、缠屑？这些坑我帮你踩过了

上周那批不锈钢轴件，真是把我气坏了。一个班次换了三次刀片，每次都是刚调好尺寸，干不了几个活就听见‘呲啦’一声——不是积屑瘤就是崩刃。最烦的是还缠屑，一圈圈绕在工件上，跟铁丝似的，稍微没注意就划伤表面，直接报废。说实话，搞车削这行，没被刀具问题折磨过的，我还不信。

不过话说回来，刀具磨损这事，看起来简单，实际上是各种因素掺和在一起的烂账。有的人一遇到问题就拼命降速度、加冷却液，结果适得其反——刀具没坏，效率先没了。我早些年也这么傻过，后来慢慢才悟出来，有些坑必须自己踩一遍。

刀具磨损的三个隐藏杀手

很多人只盯着后刀面的平均磨损VB值，这没错，但往往忽略了其他更致命的磨损形式。前刀面的月牙洼，一旦形成，切削刃强度就会急剧下降，很容易突然崩刃。尤其是加工不锈钢、高温合金这些粘料，月牙洼发展得特别快。我亲眼见过一把刚换上去的新刀，干了四十分钟，前刀面就被‘啃’出一个小坑，深度超过0.1mm，然后刀刃就像被掰断了一样——

真的，就是那么脆。

还有一种坑是扩散磨损。在高速、高温下，刀具材料里的元素会扩散到切屑里，反过来切屑里的元素也会渗入刀具，就像互相渗透。结果刀具表面变软，磨损速度瞬间飙升。最可恨的是这种磨损初期根本看不出来，等你发现问题，尺寸已经跑了。

还有积屑瘤，这个老生常谈，但很多人只把它当成了麻烦，其实用好了反而能保护刀刃。对不对？在粗加工时，小幅度的积屑瘤可以代替刀刃切削，减少磨损。可一到精加工，积屑瘤就成了精度杀手，它长起来、脱落、再长起来，表面粗糙度就完蛋了。我的经验是：粗车适当容忍积屑瘤，精车必须消除它，可以通过提高切削速度、使用涂层硬质合金或金属陶瓷刀片来抑制。

断屑不好？别光调参数，看看槽型

缠屑这个问题，可能比磨损更让人头疼。尤其在内孔车削、切槽时，铁屑排不出去，挤成一团，轻则表面划伤，重则刀具折断。有一次我加工一个盲孔螺纹，切屑堵在里面，刀杆直接崩歪了——那一瞬间心都凉了。

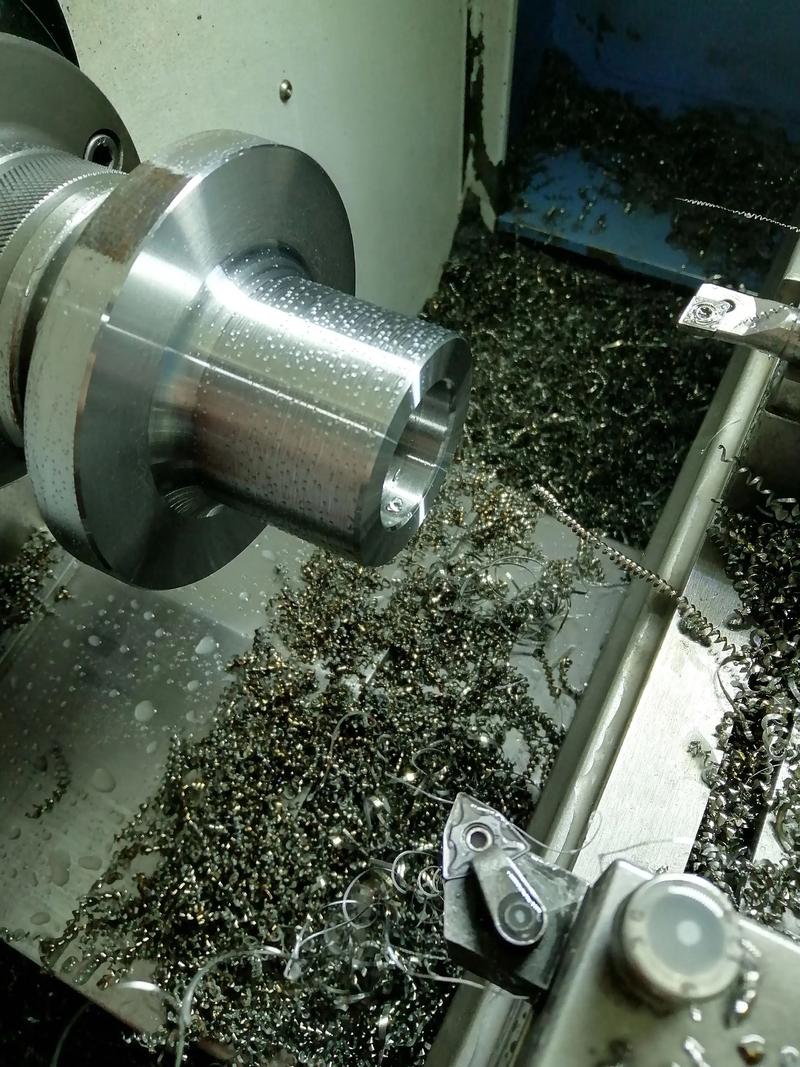

很多人遇到缠屑，第一反应是调大进给，或者改变切深，但这往往只是暂时缓解。其实根源经常在刀片的断屑槽上。断屑槽的设计，说白了就是把切屑‘折断’成C形或者短螺旋形。槽宽、槽深、刃带宽度，每一项都直接决定切屑的卷曲半径和断裂时机。比如加工低碳钢，应该选槽宽较窄、前角较大的槽型，这样切屑容易卷紧，碰到工件或刀体就断了。加工高硬度材料反而需要宽槽、小前角，否则切屑不折断，直直地甩出来，危险得要命。

我有个习惯，换新活时，先试切一段，看铁屑形状。如果是长条螺旋，还泛着蓝紫色，那肯定是槽型不匹配或者冷却不到位。这时候我会先调整冷却液喷嘴位置，对准刀尖和切屑接触区，如果还不行，果断换刀片槽型。千万别心疼那个刀片钱，一个活废掉，损失更大。

实战中的几点血泪经验

说了这么多理论，分享几个我实际用着好使的套路。当然，每个人设备、材料不一样，别当教条啊。

冷却液是双刃剑：很多人觉得冷却液开得越大越好，其实不对。断续切削时，比如车削有键槽的轴，冷却液猛冲会导致刀片热冲击，产生微裂纹，反而加剧崩刃。我遇到这种情况，要么用干切（涂层刀具耐热足够时），要么用油雾润滑。如果必须用冷却液，一定要大量、持续、对准，不能断断续续。

速度与进给的匹配比绝对值重要：举个例子，车削316不锈钢，我常用线速度80-120m/min，但进给必须配合到0.2-0.35mm/r，如果进给太低，比如0.1mm/r，刀尖只是在工件表面划擦，很快就磨损。高进给反而能产生足够的热量让切屑软化，减少切削力，但速度不能太高，否则又回到积屑瘤区。这就是个平衡游戏。

问：切屑总是缠在工件上怎么办？换了槽型还是时好时坏？
答：这种情况我碰到过。先别急着调速度，检查一下断屑槽是否和进给匹配。每个槽型都有它的有效进给范围，比如某个槽型设计用于0.2-0.4mm/r，你进给0.15，切屑卷不起来自然缠。还有个细节：检查排屑方向。外圆车削时，尽量让切屑向下排出，避免缠绕工件。如果机床有高压冷却，从刀杆内部对准刀尖冲，效果立竿见影。

问：刀具磨损到什么程度就该换了？看前刀面还是后刀面？
答：我一般以后刀面磨损带宽度VB为准。粗加工VB达到0.4mm，精加工0.2-0.3mm就必须换。但也要结合前刀面月牙洼深度，如果月牙洼深度超过了0.05mm，即使VB没到，也应更换，因为随时可能崩刃。别等崩刃再换，容易废工件，还损伤刀杆——得不偿失。

再补充一点，振动纹。有时候加工表面出现规律性的波纹，不一定是主轴或装夹问题，可能是刀尖磨损后切削力增大，引发颤振。换上新刀片，波纹立刻消失。所以我养成了一个习惯：每加工一定数量，哪怕刀片看起来还好，也换一个角，把旧角留着粗加工用，这样精加工质量稳得很。

哎，干这行，细节真是魔鬼。一个不起眼的刀尖圆弧半径，选0.4还是0.8，影响都巨大。圆弧大了抗力大，容易振动；小了刀尖强度差，易崩。多数时候我在精车时用0.2-0.4，粗车用0.8甚至更大，看刚性。对了，陶瓷刀片最好别用冷却液，热冲击一裂一个准。

今天就唠这么多吧，都是些实在话。
