阳极氧化：别被“高级感”骗了，这才是铝的硬核整容术

年前替客户验厂，浙江一家做自行车车架的工厂，氧化槽就搁在车间一角，酸雾飘得跟澡堂子似的。老板拍胸脯说：“我这阳极氧化膜保你三十年不掉色！” 我瞄了一眼刚出槽的货——得，起粉了。手指一擦一道白印。他尴尬笑了笑：“还没封孔…还没封孔…” 说实话，阳极氧化这四个字，做出来容易，做好？哼，可不是通个电泡一泡那么简单。

原理？其实就是逼铝“自残”长皮

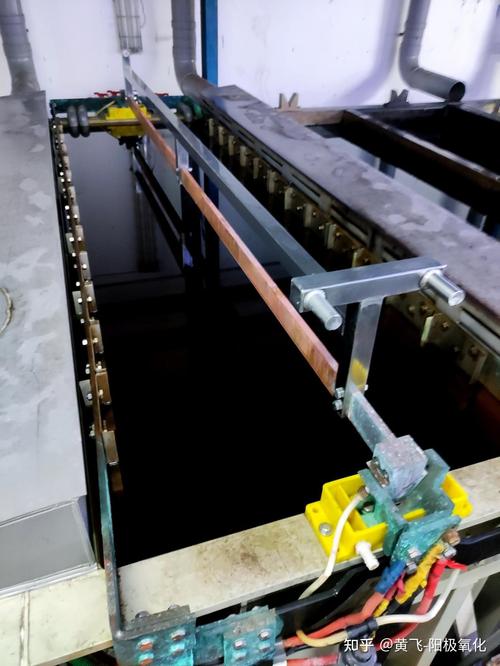

把铝件挂在硫酸槽里，通上直流电，铝当阳极。通电瞬间，铝表面开始“溶解”——别慌，这是它主动献祭自己，然后氧离子蜂拥而上，生成一层致密的氧化铝薄膜。这层皮，和铝基体是冶金结合，长在一起的。不像电镀，电镀是物理附着，时间久了起皮脱落，阳极氧化的膜你抠都抠不下来。结合力比电镀强好几个量级，这是关键。但有个细节：电解液温度。温度高了膜会疏松，低了长得慢。十几度最稳。有年夏天，厂里没开冷水机，一帮工人拿冰块往槽子里倒——你敢信？结果那批货膜层软得跟豆腐似的，全报废。真事儿。

所以你看，原理简单，细节要命。接下来聊聊最常见的“硬质阳极氧化”。这名字听着就唬人，对吧？其实就是在低温（接近0℃）和高电压下做的氧化，膜层能长到50微米厚，硬度飙到 HV 400 以上。军品、液压阀、活塞，很多地方必须用硬质氧化。不过话说回来，民用产品盲目追硬质氧化，纯属浪费钱——膜越厚，尺寸膨胀越厉害，你公差还有吗？

染色？封孔？一步错，色差花到你怀疑人生

很多人迷阳极氧化，就是因为它能染出各种骚气颜色：iPhone的远峰蓝、阳极铝厂的彩虹板…但染色这个环节，绝对是翻车重灾区。染料的浓度、pH、温度、时间，差一点，颜色就跑偏。 而且不同批次的铝材，氧化膜孔隙率不一样，吃色能力天差地别。我们曾经用同一缸染剂染铝合金外壳，结果上午出的货是深邃黑，下午就成了洗褪色的黑灰。查了一礼拜，发现是氧化槽硫酸浓度掉了两个百分点。更坑的是封孔。不封孔的氧化膜，孔隙张开，染料会跑出来，而且容易沾污。传统沸水封孔能耗吓人，现在流行中温封孔剂，但质量参差不齐。有一款号称进口的封孔剂，搞完之后膜发绿，厂家说“这是环保配方，有点儿颜色正常”——❗神特么正常，我染的是白色啊！

问：阳极氧化能染红色，但是为什么车用铝轮大多是银色？
答：因为汽车轮毂的氧化膜优先考虑耐腐蚀和耐磨，染色会增加成本，而且长期户外暴晒，有机染料容易褪色，显旧。原色（银白）稳定又便宜。当然也有高端车用电解着色，出古铜色、黑色，那又是另一种玩法了。 问：我家里的阳极氧化铝壶，用久了表面有白斑，是不是生锈了？
答：那不是生锈，是腐蚀。如果氧化膜质量差，或者封孔没做好，空气里的湿气和污染物会钻进孔隙，导致铝基体点蚀，看上去就像白斑。这种几乎无法修复，只能重新氧化。所以买阳极氧化产品，别光看颜值，膜厚和封孔品质才决定寿命。

2025年了，还搞不环保的氧化？等着被封厂吧

阳极氧化最大的环保痛点，不是酸，不是碱，是前处理的六价铬。以前为了获得光亮表面，化学抛光或除灰用铬酸，那玩意儿致癌。现在很多地方强制无铬化，替代品五花八门：硝酸基、双氧水基、甚至酶处理。但效果嘛…实话实说，有些无铬工艺出来的表面还是不够亮，需要机械抛光补救，成本飙升。可环保是红线，碰不得。还有废水，含镍、含磷、含重金属的封闭剂废水，处理起来头大。如今有些头部代工厂建了零排放系统，回收硫酸，回收铝离子，据说还能赚钱。2025年，中国很多阳极氧化园区都要求集中污水处理，小作坊要么升级要么关停，洗牌洗得哗哗的。在我看来，阳极氧化这个行当，正从粗放走向精细化。以前只要膜厚达标就行，现在客户拿着光泽度仪、色差计来验货，差几个点就退货。倒逼着企业上自动化线，监控每一秒的电流密度、温度、浓度。那套数据，比炒股软件还实时。所以啊，下次你摸到那细腻冰凉的阳极氧化手机壳，心里得知道——背后是一场化学、电学和材料科学的精准合谋。想玩好它？光有槽子不行，还得有脑子。
