无损检测(NDT)选型翻车实录:相控阵真的香吗?

前年有个活儿,给一批加氢反应器做焊缝检测。考虑到壁厚,常规射线太费时间,就选了超声TOFD。结果…翻车了。信号图谱乱成麻,几个疑似缺陷反复复验,差点儿把工期拖垮。最后怎么办?借了台相控阵,两天搞定。这种刻骨铭心的经历,搞NDT的谁没几次?说白了,选对方法,比闷头干活重要一百倍。

常规方法:老伙计的固执与局限

磁粉和渗透,便宜,快,但只能查表面——或者亚表面。涡流呢?导电材料专用,表面缺陷灵敏度高,就是容易受提离效应干扰。涡流探头稍微偏一点,信号就飘了,新手能愁死。脉冲回波?常规超声,那是咱NDT的老底子,但A扫描波形解读…太吃经验。同样一个回波,张三看是气孔,李四看是夹渣,拍板的人心里直打鼓。 射线检测,号称“可视化”,但那个辐射防护,真的折腾。每次拍片,清场、设警戒、计算曝光时间…一忙一整天,片子上来还未必清晰。数字化射线(DR)倒是方便多了,但一套设备贵得要命,中小厂压根儿不敢想。而且,射线对裂纹类面积型缺陷不敏感——方向不对,照不出来。这时候,就得换个思路。
金属焊缝射线检测底片与DR图像现场对比
金属焊缝射线检测底片与DR图像现场对比

相控阵超声:真香背后的门道

这几年,NDT圈子最热闹的就是相控阵了。电子扫描、扇扫、动态聚焦,成像直观,记录可追溯,简直施压了常规超声。但真香?未必人人用得转。都说相控阵好,一上来就买设备,结果参数调不明白,出来的图比常规超声还难看。为啥?没摸透声场和延迟法则。探头楔块选错、聚焦法则设得离谱,那检出来的都是伪缺陷。更有甚者,把相控阵当“傻瓜相机”,以为按个键就能出结果——天真了。 2024年,全聚焦法(TFM)从阳春白雪走向寻常车间,配合FMC数据采集,焊缝内缺陷成像精细得像断层扫描。但这对工艺要求极高,速度还慢,在线检测根本跑不起来。怎么办?折中:粗扫用扇扫,精细复验上TFM。另外,相控阵对近表面盲区依然头疼,双晶阵列探头是个解法,只是成本又蹭地上去了。

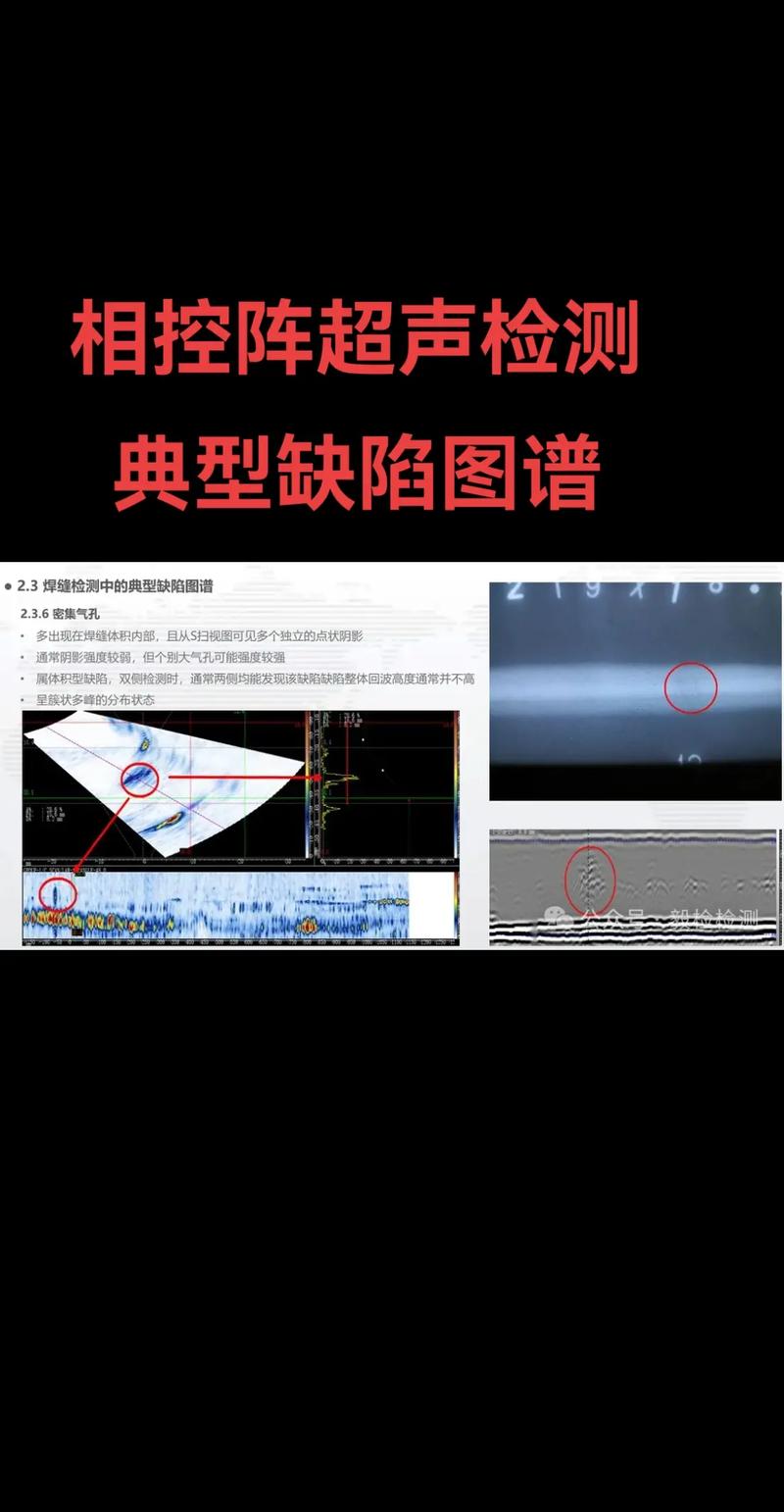

相控阵超声检测扇扫成像与TFM高分辨率图像对比
相控阵超声检测扇扫成像与TFM高分辨率图像对比
问:到底什么场合必须上相控阵?常规超声真的不行了吗?
答:问得好。壁厚超过50毫米的厚壁焊缝,常规射线效率极低,超声TOFD和相控阵是标准推荐。但常规超声够用时别瞎升级——薄板、简单结构,A扫又快又准。非得选相控阵?要么是标准强制(比如核电、部分压力容器),要么是缺陷评定量化要求高,要么甲方爸爸点名要“可记录的成像数据”。老手都懂,方法不是越贵越好,是越对越好。 问:搞NDT这么多年,最怕什么?
答:漏检。尤其是那种——设备没问题,人也仔细,但偏偏缺陷藏得好。比如疲劳裂纹,早期闭合紧,普通超声根本打不出回波。那怎么破?试试超声衍射时差法(TOFD),或者相控阵的特定模式,再不行就涡流阵列。方法对路,钱才不白花。最坑人的是心存侥幸:“应该没大事儿”,然后…嘭,事故。

智能时代:AI判读和机器人会取代传统NDT吗?

智能时代:AI判读和机器人会取代传统NDT吗?
智能时代:AI判读和机器人会取代传统NDT吗?
现在不少软件内置缺陷自动识别,深度学习训练的模型,准确率能到90%以上。但我试过,遇到复杂几何回波,AI照样把伪缺陷标得满天星。最后还得人拍板。不过说句公道话,机器人搭载检测系统,在核电站、石化管道上爬行扫查,确实省了危险作业,实时传回云平台让专家远程研判——疫情那几年催生的这套东西,现在成了行业标配。就2024年,几家巨头都在推数字孪生,把现场检测数据映射到三维模型,管理层的眼镜都亮了。 可别忘了,NDT的根本是什么?物理原理。波动声学、电磁场、辐射交互…这些硬核知识,软件替代不了。年轻入行的,千万别被炫酷界面惯成“按键工”——哪天设备罢工,还得靠人。

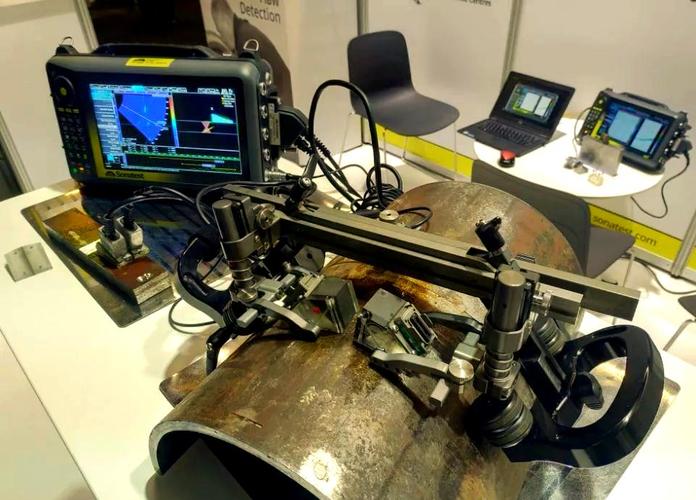

工业机器人搭载相控阵超声系统进行化工管道自动检测
工业机器人搭载相控阵超声系统进行化工管道自动检测
无损检测从来不是‘买台设备就完事儿’。它拼的是对物理原理的理解,对工艺的熟悉,还有——那股较真的劲儿。下次谁再跟你说‘我们有个设备能检一切缺陷’,你大可以笑笑,转身走人。
