锻造工艺实战手记：别把打铁想得太简单

说实话，干了二十年锻造，最烦听人说“不就是烧红了锤几下嘛”。每次听到这话，我手里的保温杯都想飞过去。你压根不知道，为了搞定一个航空发动机的涡轮盘，我们在晶粒度和流线上较了多大的劲。今天不聊虚的，就掏点压箱底的干货，甚至有些是花钱赔出来的教训。

🌡️ 加热：温度没控好，后面全白搞

别以为加热就是扔进炉子等升温。过一个度？晶粒粗大得像沙砾；过烧了？直接报废，神仙难救。特别注意加热速度——低温阶段务必慢，尤其高碳合金钢，应力开裂专挑这时候下手。我见过最离谱的，工人为了赶工，硬把直径三百的H13圆钢三小时干到1200℃，锻的时候直接劈成两半，那声音，炸雷似的。

问：我们厂的轴类锻件，探伤老说有内部裂纹，材料是40Cr，加热到1200度左右，保温时间也按手册，怎么还是裂？

答：听着，手册上的保温时间是建立在炉温均匀、你料子摆放合理的前提下的。如果炉子老旧，热电偶测的只是气氛温度，工件实际心部根本没到那个点——你等于是在加热不透的情况下强行锻打！另外，40Cr对加热速度敏感，直径超过150mm的坯料，低温段（850℃以下）必须慢速升温，否则内外温差应力就够你喝一壶。下次试试分段加热，并且随身带个手持测温仪，别信那破仪表盘。

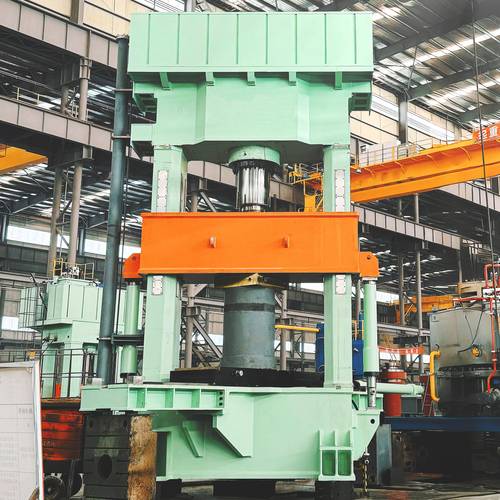

🔨 锻造环节：自由锻还是模锻？你想清楚

自由锻灵活，适合大件、单件，但靠的是师傅手感，精度全靠“差不多”。模锻呢，精度漂亮，一致性高，可那模具费……对吧，小批量你试试，赔到姥姥家。话说回来，现在流行个新词叫“等温锻造”，用在钛合金、高温合金上，模具和坯料同温，慢速挤压，流线顺得跟丝绸似的，航空叶片就这么干。不过那套设备，没个几千万下不来，土豪请随意。见过铸造直接送锻锤吗？那叫“铸锻联合”，省去加热一步，但对铸造质量要求变态高，缩松直接导致锻裂。

问：我们做工程机械的连杆，以前用模锻，现在想改冷锻直接成形，省掉后续机加工，但模具寿命死活过不了两千件，有什么黑科技吗？

答：冷锻模具的命，一半在涂层，一半在结构。你肯定用Cr12MoV了吧？那玩意儿冲韧性不够，试试粉末冶金高速钢，比如ASP系列，配上PVD涂层（TiAlN），寿命翻番不是梦。还有，模具一定要做预应力环，别省那点钱。另外，润滑剂别再用石墨乳了，冷锻用磷皂化处理，表面那层膜是救命的。❗记住，冷锻不是简单的“冷打”，是精密挤压，坯料前处理比锻造本身还重要。

🏥 锻后热处理：不是把活儿丢进油里就完了

锻完趁热淬火？听着省能源，实则坑死你。余热淬火组织不均匀，混晶严重，后续精加工刀具寿命直接腰斩。除非你的冷却线精确控制到秒，否则老老实实重新加热奥氏体化。回火更要盯死，特别是模具钢，二次硬化区间温度偏差5℃硬度就差好几HRC。我遇过一档子事：一批H13热挤压模，回火时炉子温控漂移了8℃，结果上机一冲就裂，赔了客户三十万——这学费，够深刻吧。

锻件热处理完，你以为就完了？缺陷检测才是一关。超声波探伤是常规，但遇到近表面细裂纹，最好上磁粉或者着色。你看着光滑的锻件，一喷显像剂，裂纹像蜘蛛网，吓出冷汗！所以，✅ 检测流程必须卡死：锻后冷却→粗加工→探伤→热处理→半精加工→再探伤。少一道，就是给自己埋雷。另外，淬火介质也得匹配，合金钢用快速油，高速钢必须气淬，弄混了就是批量废品。

💡 作坊与数字工厂：时代真的变了

以前靠老师傅耳朵听锤声判断火候，现在呢？DEFORM模拟软件先把锻打过程算透，连折叠缺陷都能预测。更狠的是数字孪生，实时映射实际锻造过程，温度、压力、位移全监控。去年去德国看展，有家厂用AI视觉检测终锻件，一秒识别微裂纹，准确率99.7%，把现场质检小姑娘吓得——以为自己要失业了。不过话说回来，软件再牛，物料流变模型不准也是白搭，还得靠人调参数。所以别迷信全自动，经验加数据才是王道。❗
