变频驱动(VFD)节能真相:你省下的电费都去哪儿了?

又是电费单。数字刺眼。老板那边还等着解释——不是说装上变频器能降两成能耗吗?现实却经常打脸。💡

我见过太多类似的案例。某纺织厂,一百多台风机全改了VFD,结果半年细算,电费只少了5%。投入产出比惨不忍睹。问题出在哪?很多人根本没搞清楚变频驱动(VFD)的节能逻辑。

节能的前提:别把VFD当万能药

节能的前提:别把VFD当万能药
节能的前提:别把VFD当万能药

VFD省电,核心在于电机转速与负载需求的匹配。特别是离心式风机、水泵这类平方转矩负载。流量降到80%,功率能降到51%——几乎砍半!听着诱人,对吧?可如果你的系统本来就满负荷跑,或者调速范围极小,那VFD基本就是个昂贵的软启动器。❗

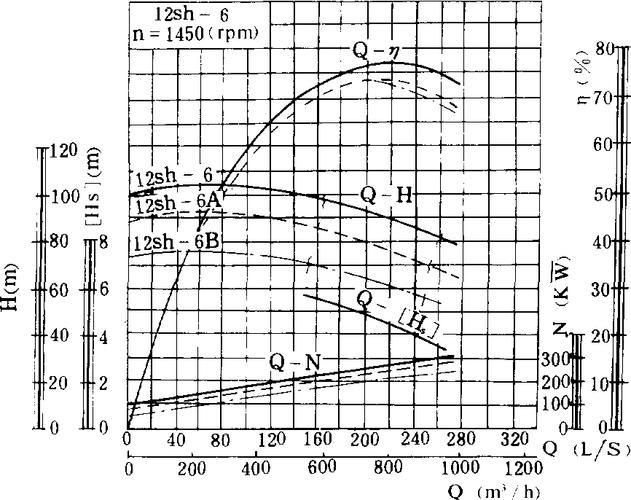

离心水泵变频调速节能曲线
离心水泵变频调速节能曲线

有些销售夸海口,恒转矩负载也吹省电。比如挤出机、提升机。这不是搞笑吗?转矩恒定,转速降低,输出功率是线性下降,但那本来就是你要做的功。没有免费午餐。反倒多了变频器的自身损耗。3%~5%就这么吃掉了。能量守恒定律,谁来也不好使。

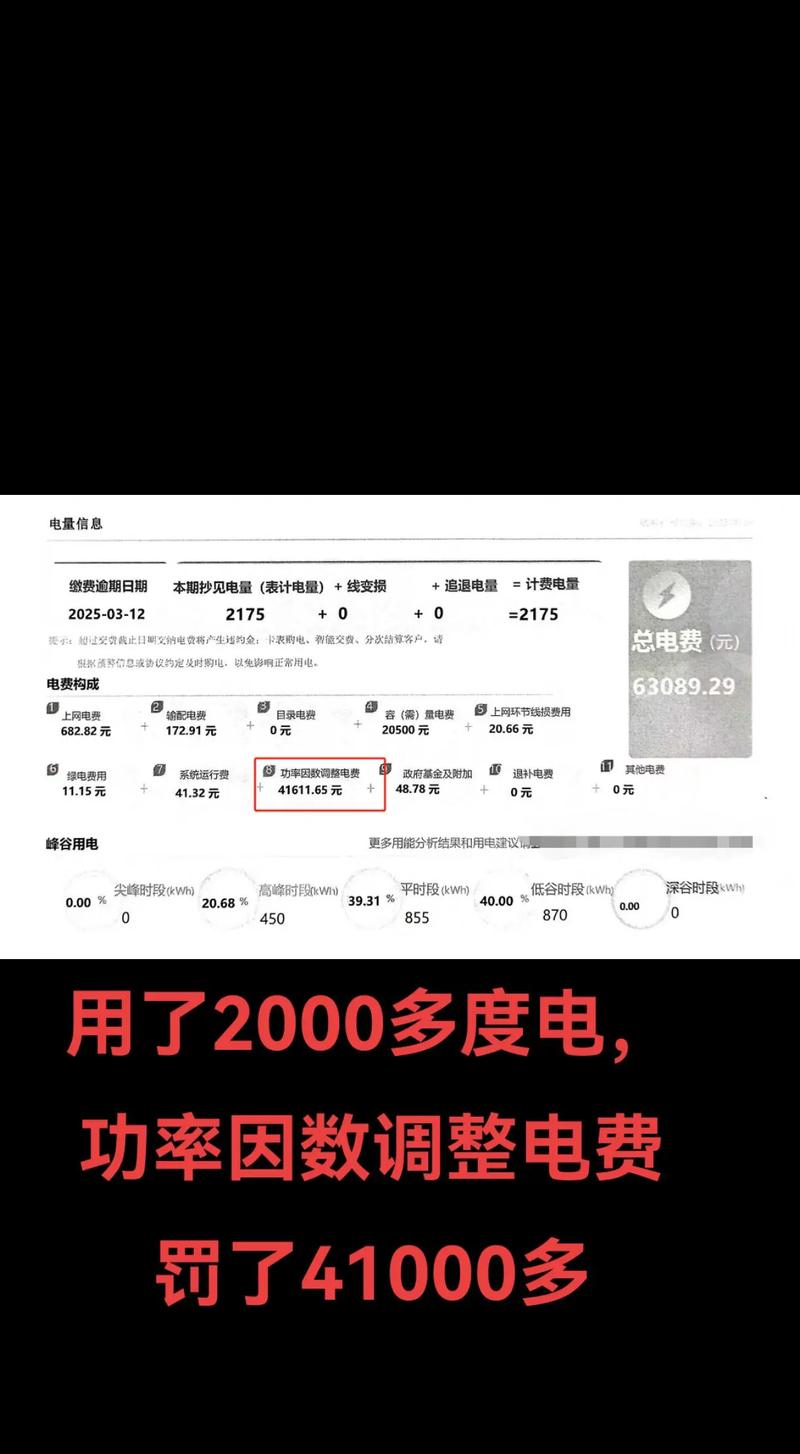

谐波:省下的电可能变成罚款

谐波:省下的电可能变成罚款
谐波:省下的电可能变成罚款

还有个隐藏的吞金兽——谐波。VFD的整流单元会向电网注入谐波电流,不处理的话功率因数降低、变压器过热、电容柜炸了都不是新鲜事。✅加了进线电抗器?有点用。但真正要达标,有源滤波器或者AFE(主动前端)才是正道。钱呢?又是一笔。

去年一汽配厂,盲目上了几十台便宜VFD,谐波把补偿电容炸了三次。最后全换AFE。省的那点电费全搭进去了,还倒贴。你说冤不冤?

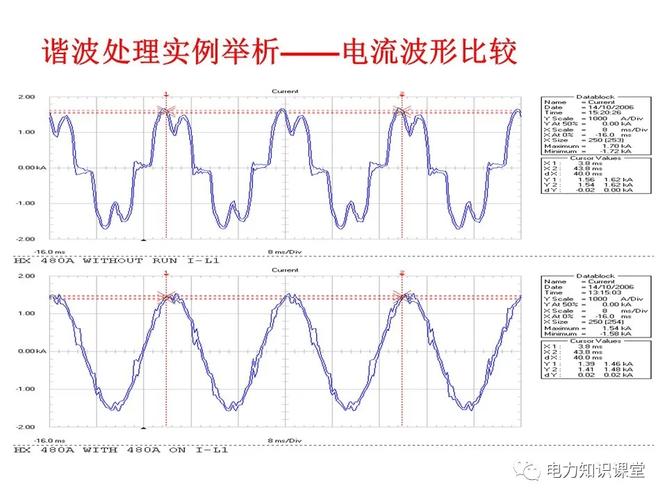

变频驱动输入谐波电流畸变波形
变频驱动输入谐波电流畸变波形

所以,谈节能先得算总账。系统层面——变压器容量、电缆、滤波器、散热、甚至空调负荷,都得捋一遍。

选型不看细节?运行维护坑更多

很多工程师选VFD,只盯着功率。再就是比价。殊不知细节决定寿命。比如环境温度。规定40℃以上每升1℃降额2%。南方夏天配电室没空调?等着跳闸吧。还有海拔,1000米以上还得降容。真金白银的教训。

维护也得费心。灰尘、湿度、电容老化…电解电容一般5-8年就得换。你备件采购了吗?检修计划排了吗?多少厂子的VFD装上去三五年没人管,直到炸机停产。😒

下面聊点具体的,两个高频问题:

问:我们工厂好几台风机,明明用了VFD,可为什么没达到预期的节能效果?

答:这种情况多半是设计或使用有问题。最常见的就是选型时没做工况分析。VFD节能依赖于变速,而变速范围又取决于系统阻力曲线。如果原来用风门调节,而且阀门开度长期在半开以下,那换上VFD后,把风门全开,再降速,效果立竿见影。可如果你原来的风门基本全开,系统就是满流量需求,那VFD调速几乎没意义。还有一个坑:多台风机并联,只给一台装VFD,其他的工频硬吹,结果互相牵制,整体节能打了折扣。

问:那谐波问题到底有多严重?有没有简单办法判断?

答:严重不严重看几个迹象:变压器嗡嗡声变大、电缆发热异常、控制设备死机、无功补偿柜频繁动作或烧毁。简单判断可以测一下电压畸变率THDv,如果超过5%,建议立刻治理。治理办法从低到高:直流/交流电抗器→无源滤波器→有源滤波器→AFE整流。必须结合电网短路容量和VFD容量比例来算。💡另外,现在部分新VFD内置了谐波抑制功能,比如移相变压器多脉冲整流,或者新一代SiC器件,开关频率高,谐波会小,但成本嘿,你懂的。

近几年,数字化也渗透进来了。带物联网功能的VFD能实时上传参数、云端分析能效,甚至预测维护。某水泥厂的磨机驱动,通过大数据分析发现轴承磨损趋势,提前换了轴承,避免了一次非停。这种预测性维护,确实开始进入实用阶段。不过大多数中小厂子,还在为接线头疼呢。

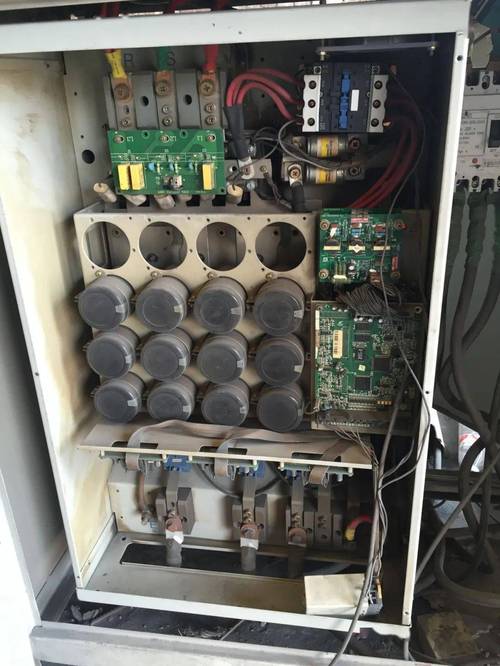

变频器电解电容老化鼓包实例
变频器电解电容老化鼓包实例

聊了这么多,核心就一点:变频驱动(VFD)是好东西,但别神化。节能是系统工程。不懂系统,白花钱。
