一堆泡沫塑料，能搞出什么名堂？结果现实啪啪打脸——这玩意儿，真香。
消失模铸造工艺的底层逻辑
很多人一上来就问消失模到底怎么个流程。简单说，就是先用可发性聚苯乙烯（EPS）做出与铸件一模一样的泡沫模型，然后刷上耐火涂料，烘干，放进砂箱，填入干砂振实，直接浇注金属液。泡沫遇高温瞬间气化，金属液填充留下的空腔，冷却后落砂，铸件就成了。听着挺简单，对吧？但是！

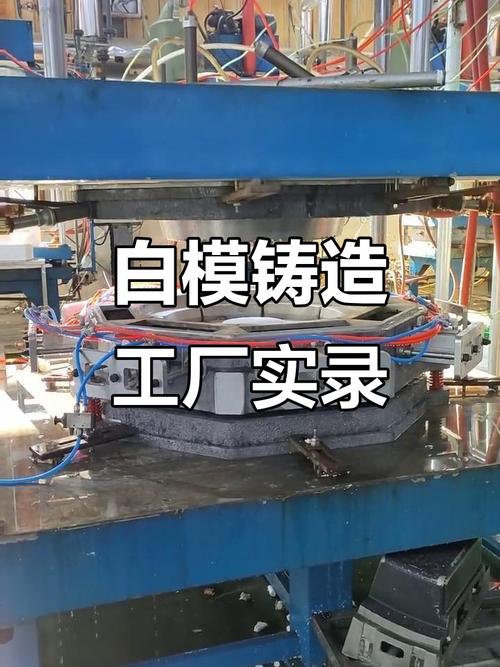

每一步都有坑。比如白模成型，密度控制不好——塌箱、粘砂、气孔，分分钟教你做人。我曾经为了一个液压阀体的白模，调了整整三天参数，差点把注塑机砸了。
真香警告：消失模铸造工艺的优势到底有多硬
你不用跟我扯什么理论。我车间里跑了十几年，数据说话：- 尺寸精度吓人：CT6-CT8级，直接干翻传统砂型铸造。有些件，后期加工余量能留到0.5mm？不存在的，0.2mm我都嫌多。
- 设计自由度拉满：以前分型面受限搞不定的复杂内腔、蜗壳，现在一个整体泡沫模型全搞定。✅ 尤其适合发动机缸体、液压多路阀那种油道像迷宫一样的件。
- 省！省到离谱：型砂不用粘结剂，90%以上循环用。冒口？很多件根本不需要。记得有个泵壳铸件，原工艺出品率52%，改消失模后直接冲到86%。老板高兴得差点给我发红包。
消失模的碳缺陷是真烦人。低碳钢铸件容易增碳，有时候硬度偏高，加工时刀具寿命掉得你肉疼。我们试过多种涂料配方和负压控制，才勉强稳住。
消失模铸造工艺的智能化突围
这几年，工业4.0的妖风终于刮到铸造车间了。别笑，以前我们真是凭老师傅的手感——振实台频率靠耳朵听，浇注速度靠瞳孔判断。现在呢？💡 数字仿真先行：ProCAST或者MAGMAsoft模拟充型凝固，提前预判缩松位置。以前试模七八次，现在两轮搞定。
💡 3D打印砂型结合消失模：有些小批量复杂件，直接用3DP打印砂芯，嵌到泡沫模里，实现局部激冷或顺序凝固。这招绝了，把废品率从12%砸到了3%以下。
💡 在线监测：热电偶埋在砂箱里，实时温度曲线传到MES系统。上个月有个数据异常，警报一响，我们提前停浇，避免了一整炉废品。 说到这儿，得回答几个你们经常在后台问的问题。 问：“消失模铸造工艺适合所有材质吗？”

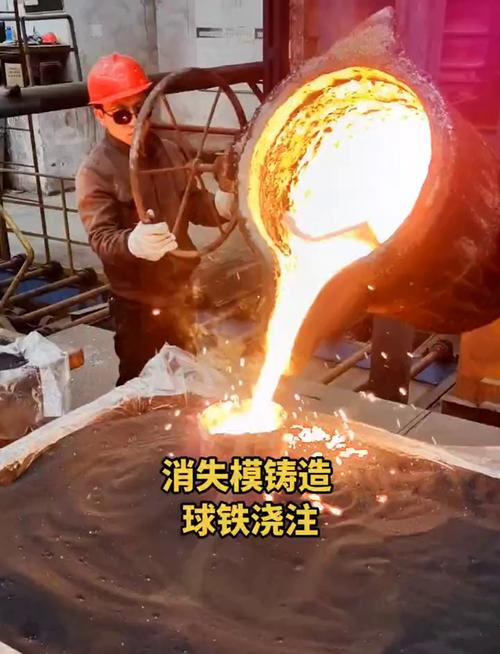

答：还真不是。前面说了，低碳钢容易增碳，得做特殊处理。铸铁、不锈钢、铝合金倒是很稳。尤其是球铁，消失模做出来球化率比潮模砂还高，石墨形态更圆整。我强烈推荐球铁件上消失模，性价比极高。但高锰钢——别碰，泡沫残渣和锰氧化物反应能把铸件表面搞得像月球。 问：“上消失模线，投资门槛高不高？”
答：看你规模。一条中型的消失模生产线，从预发泡到振实台到砂处理，国产设备现在做得不赖，整套下来几百到千万不等。但有些厂子一上来就要进口意大利FATA的造型线，嚯！那价格直接起飞。务实点讲，关键工位——比如二维三维振实台、浇注机——用好的，其他能省则省。还有个隐藏成本：泡沫模具成本。如果产量不大，分摊下来很痛。所以小批量多品种的话，先去外协试试水，别急着砸钱。

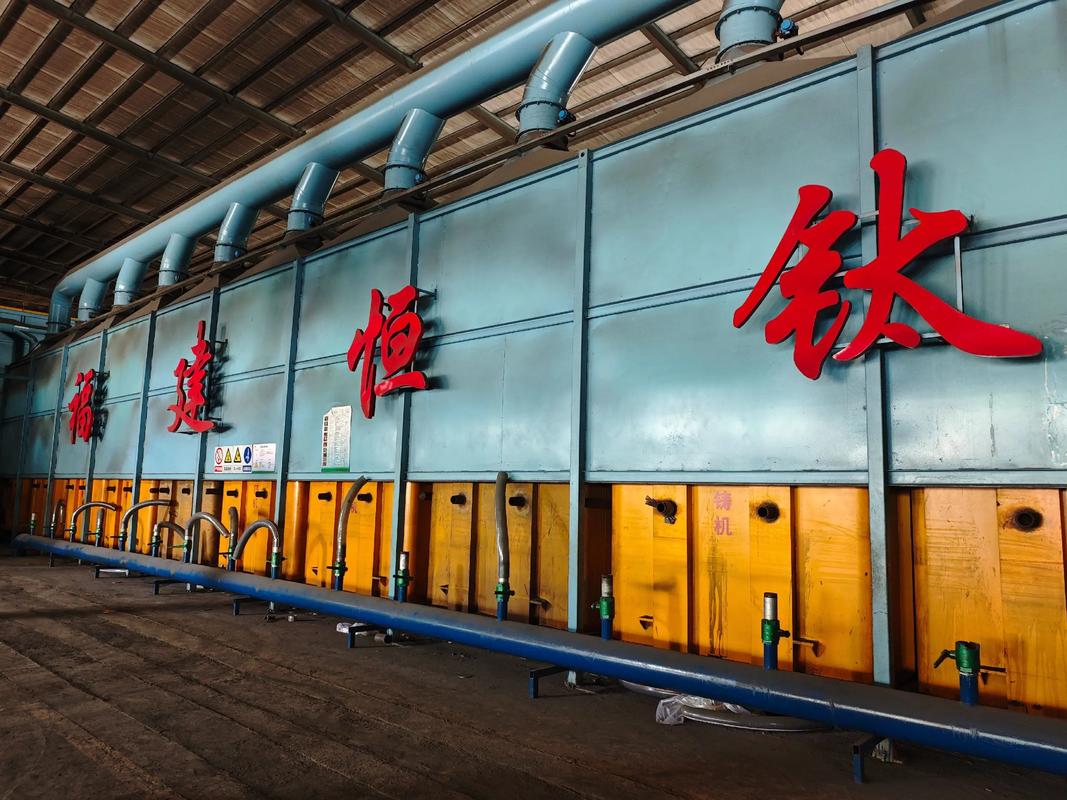

消失模铸造工艺的环保账
写在最后但不是总结
消失模铸造工艺不是万能钥匙，但它确实打开了精密铸造的另一扇门。如果你正卡在复杂铸件的工艺开发里，不妨试试。别一上来就排斥，也别听某些厂家吹得天花乱坠——自己动手，调参数，蹲现场，跟踪几十炉，才能摸透脾气。还是那句话：铸造这行，三分工艺，七分执行。而消失模，把这句话演绎得淋漓尽致。
哦对了，最近我们在试消失模+半固态压铸的复合工艺，要是成了，性能还能再上一个台阶。回头单独唠。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：搞铸造二十年，我为什么劝你关注消失模铸造工艺？ https://www.dachanpin.com/a/tg/66133.html
