从一次崩刀说起
上周三晚上十点，车间突然炸响——不是夸张，一把φ32的玉米铣刀在框体里撞了。铁屑飞溅，刀杆弯了，声音像放鞭炮。操作工脸都白了，说程序没动过，毛坯也是同一批。我调出机床负载曲线，发现切入瞬间主轴功率陡增到140%，持续0.3秒后掉刀。这0.3秒，切削参数真的没骗人吗？
说实话，很多老师傅上来就调倍率，慢点就稳了。但几个月前我测过这活，动态铣削路径里转角减速没设好，F值冲到4500了，刀具根本吃不住。机床默认的拐角减速参数太保守？不，是根本没开。这就是典型的“参数信任危机”。
参数表靠得住吗？
切削参数表这东西，供应商给的只能参考。你照搬，离钛合金的时候哭都来不及。我手里有份数据：同一牌号铝件，南方潮湿季节和北方干燥冬天，切削液浓度一变，表面粗糙度能从Ra1.6漂到Ra3.2。更别提机床刚性的区别了——30吨的龙门铣和10吨的立加，用同一套参数？能一样吗！
💡 别迷信“推荐切削速度”。那都是实验室理想条件。现场要看的变量太多了：夹具夹紧力、刀具悬伸比、甚至主轴拉刀力。去年我们引进了一套实时切削力监控系统，压电传感器埋在刀柄里，蓝牙传数据到上位机。刚开始谁也不信，直到一次打刀预警提前了8秒停机，避免了几万块的夹具损坏。✅ 现在班组长天天盯着曲线看。
问：为什么同样的程序，换了刀具品牌后尺寸就跑偏了？ 答：很多人以为只调刀补就行，其实刀具的跳动、悬长、涂层都影响切削力，间接造成让刀。有一次我换了国产刀片，寿命只有进口的40%，但每件成本却降了30%——这个账得细算。另外，跳动量从3μ到15μ，切削厚度直接变异，想想铰刀是多刃同时切，累积误差就恐怖了。所以好刀不只看寿命，稳定性才是命门。干切还是湿切？——这是个哲学问题
以前学徒时，师傅说“铁屑不着火就行”，冷却液开得跟瀑布似的。现在谁敢？
❗ 高压内冷是神器，但用错地方就是灾难。比如加工灰铁，你浇冷却液，热裂纹分分钟布满刀尖。因为急冷急热，硬质合金受不了。反过来，不锈钢深孔钻，不搞70bar以上内冷，缠屑堵死，钻头断里面你扣都扣不出。

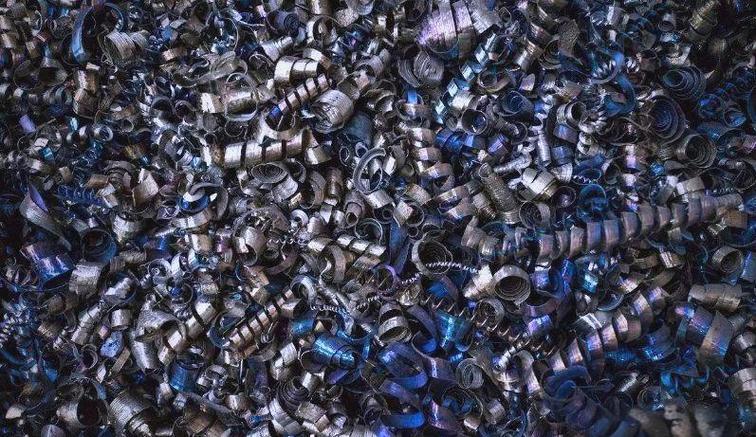

我自己有个土办法：看切屑颜色。淡金黄最好，宝蓝色就太热了。有一次搞Inconel718，用了微量润滑MQL，结果刀尖积屑瘤像口香糖一样粘，最后还得上油基冷却液。所以啊，没有万能解法，只有现场试切。
智能补偿到底灵不灵？
现在到处吹工业4.0，什么自适应加工、AI刀具寿命预测。我试过几套系统，大实话——大部分还在“幼儿园”水平。为什么？因为数据脏。传感器采回来的振动信号，不加滤波就是噪声。有一次我用了某品牌的智能刀柄，它提醒我“颤振风险”，可我耳朵贴着主轴听，稳得很。后来发现是旁边的空压机共振。😂
不过有一项技术确实成熟了：在机测量与自动刀补。我们在五轴机上加装了雷尼绍测头，每件加工完自动检测关键尺寸，如果逼近公差带，系统自动调整下一件的刀补。✅ 这套循环已经跑了8个月，Cp值从1.33拉到了1.67。这不就是“闭环”吗？
💡 但别指望AI完全替代老师傅。有些活，比如薄壁件铣削，切削力一上去零件发抖，阻尼填块的位置、压板压紧力，这些隐性知识很难建模。你得知道什么时候该“偷”一下，用手动脉冲轮微调，那感觉，机器学不来。
说到底，机械加工（切削）这行，是物理世界与数字世界的角力。参数、模型、算法越来越强，可车间里永远有想不到的变量。我们能做的，就是保持敏锐，把每一次异常都当成案例，把数据变成直觉。不然呢？等着崩那把比工资还贵的刀？
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：机械加工（切削）的实战拷问：刀尖上的数据与直觉 https://www.dachanpin.com/a/tg/66136.html
