伺服电机选型那些坑:一个老工程师的实战笔记

搞了十几年运动控制,伺服电机这块吃的亏比吃的饭还多。 就说上周,新来的小伙子拿个表格让我签字,一看选型——3kW电机拖个皮带线,转速算到5000rpm。我差点把表格拍他脸上。✅ 不知道哪家手册抄的参数,实际工况安全系数留到2.5,扭矩惯量比没校核,这要是现场跑起来,不是电机烫得能煎蛋,就是驱动器报警报到你怀疑人生。

伺服电机到底怎么选?功率扭矩那点事

选型最怕想当然。功率不是越大越好——你给精密雕刻机装个7.5kW电机,振动大得像拖拉机,精度全废。扭矩呢,很多人只看连续扭矩,忽略瞬时过载。❗ 尤其冲压送料这类场景,启动瞬间扭矩需求可能是额定的3倍,选小了直接闷车。 直接上干货:先算负载惯量比。小惯量电机配大负载,刚醒差,整定时间拉长。一般场合10倍以内能凑活,高响应场景必须压到5倍甚至3倍。
伺服电机惯量匹配计算案例图
伺服电机惯量匹配计算案例图
然后是扭矩有效值。别被最大扭矩骗了,很多工况是周期性波动,得用均方根算发热。我以前偷懒拿峰值扭矩乘0.8,结果电机两个月烧了三个线圈——当真是烧钱买教训。 还有个隐形成本很多人忽略:制动电阻。频繁起停忘算再生能量,驱动器过压报警那是家常便饭。现在有些驱动器内置制动单元,但功率大了还是得外置,散热计算务必留余量。 说到这想起个事儿。去年给个码垛机项目配伺服电机,用7.5kW带抱闸的,电气图都出好了,供应商突然说缺货,交期8个月。💡 紧急换成国产某品牌,参数差不多,价格便宜40%,货期两周。本来担心性能,上机一试——你猜怎么着?除了驱动器调试界面丑得像Excel,动态响应居然比原品牌还利索。

调试时遇到的那些灵异现象

伺服系统说简单也简单,供电接线正确,参数设好就能转。但等你真到了现场,各种妖蛾子就来了。 最常见的是共振。机械刚性太低,低刚度连接下增益调高,电机就会叫——那种高频啸叫,叫得人头皮发麻。解决无非降增益,加陷波滤波器,或者换联轴器。但有时候真的很玄学:同一批机器,这台共振那台没事,最后发现是底座安装面差了0.5毫米平整度。 问:我新装的一台伺服电机,空载运行正常,带负载后每隔几秒就抖动一下,是什么原因? 答:大概率是速度环增益和积分时间匹配问题。带载后机械特性变化,原有参数没跟上去。可以先把积分时间调大,然后逐步增大速度环增益直到出现振荡,再回调20%。如果还不行,看下负载是否有周期性变化——比如有些凸轮机构,这时候得上自适应陷波或者干脆用模型追踪控制。 问:伺服电机偶尔出现位置偏差,驱动器也不报警,怎么排查? 答:不报警最烦人。首先看编码器线是不是走线靠近了动力线,干扰导致丢脉冲。换个屏蔽双绞线,两端接地试试。其次查下指令脉冲频率是否超了驱动器的最大输入频率,高速时脉冲变形也会丢步。还不行就把电子齿轮比设大点,减少脉冲数。最后考虑是不是机械滑移——联轴器打滑或同步带跳齿,这个用记号笔画线就能看出来。

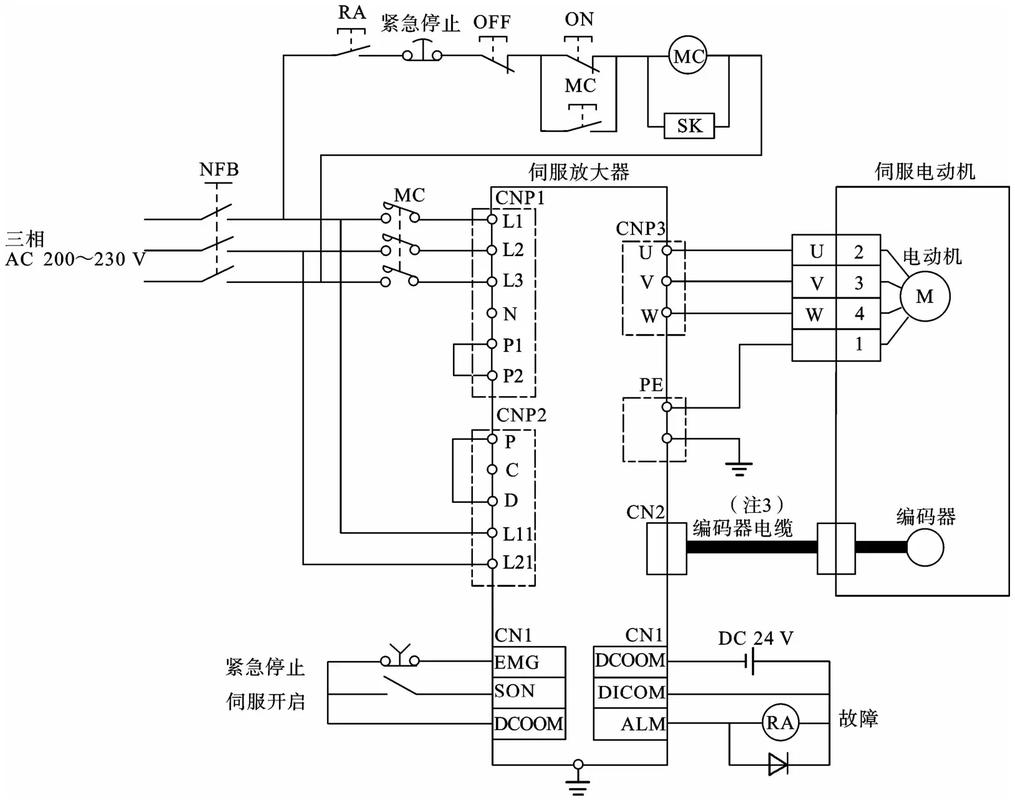

伺服电机编码器干扰故障排查接线图
伺服电机编码器干扰故障排查接线图
还有个坑必须提:抱闸时序。垂直轴电机,抱闸打开和驱动器使能之间如果没处理好,会溜车。早期用过某日系品牌,手册里就一行小字,不仔细看直接溜出0.5毫米,模具都撞了。后来养成了习惯,所有抱闸都用继电器转一圈再给驱动器使能信号,延时至少50毫秒。

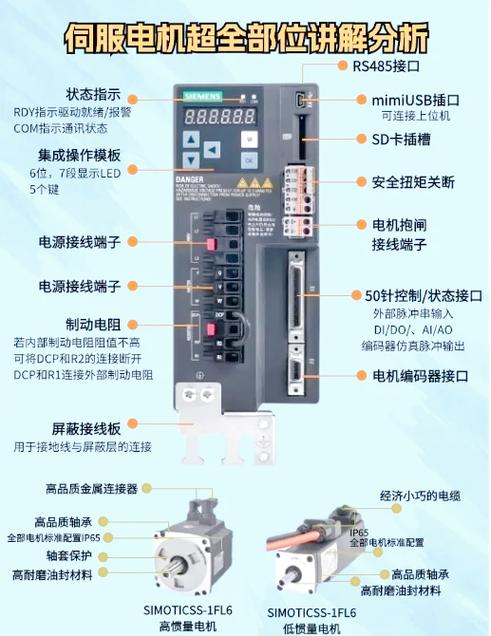

国产伺服电机的逆袭:是时候刷新认知了

国产伺服电机的逆袭:是时候刷新认知了
国产伺服电机的逆袭:是时候刷新认知了
五年前提起国产伺服,脑子里蹦出来的就是:发热大、噪音响、参数标虚。现在不同了。今年测了五家国产主流品牌,说实话,进步惊人。 某汇川系的在2500rpm以下,转矩精度能控制在±3%,速度波动率比某些日系还小。另一家用分体式编码器的,分辨率到了23位,低速爬行现象几乎绝迹。💡 价格优势更是明显,同样功率段,大概便宜30%~50%,而且货期优势巨大——尤其是这年头的供应链,你懂的。 但缺点也有。软件生态还是弱项,上位机调试软件动不动崩溃,功能块不如西门子、倍福丰富。售后响应看区域,二三线城市有时得等。不过如果用在通用设备上,比如包装机械、木工机械、纺织机械,完全够用,没必要迷信进口。 当然,特殊应用还是得谨慎。半导体、医疗这类对洁净度和可靠性要求变态的,或者超高转速(10000rpm以上)直驱场合,进口品牌积累确实更厚。但国内已经在追赶,有个品牌居然推出了水冷伺服电机,持续过载能力飙升,用在注塑机液压改伺服上,节能效果超过60%。 问:现在很多国产伺服电机参数标得很好,实际测试差距大吗? 答:我测过八家,结论是:主流品牌(年销售额过亿的)基本没虚标,但小厂就不好说了。扭矩、惯量这些容易做手脚,建议拿样机上测功机跑一遍,重点关注额定扭矩温升。有些标1.5kW的电机,实测连续运行温升100K,那铁定撑不住的。还有,看驱动器电流,有的故意标小,实际你得选大一档。 问:打算把老设备上的步进电机换成伺服电机,需要注意什么? 答:机械接口往往不一样,法兰尺寸、轴径可能不同,要转接。电气上,驱动器和控制器的接口信号电平得匹配,有些老PLC是24V信号,伺服驱动器是5V,得加转换。再就是控制方式,步进是脉冲控制,伺服支持脉冲、模拟量、总线,发挥伺服优势最好用总线,但改线麻烦。性价比来看,现在750W以下伺服和步进价格差不了多少,值得换,响应提升立竿见影。 选伺服电机,终究是门实践的学问。数据手册上的曲线都是理论,真到现场,导线长短、环境温度、安装姿势都能影响表现。别光指望厂家FAE,自己动手测一测,调一调,才能避开那些手册上不写的坑。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:伺服电机选型那些坑:一个老工程师的实战笔记 https://www.dachanpin.com/a/tg/66253.html

赞 (0)
变频驱动(VFD)实战手册:2025年最新避坑指南与深度解析
上一篇 2026-07-28 20:07:15

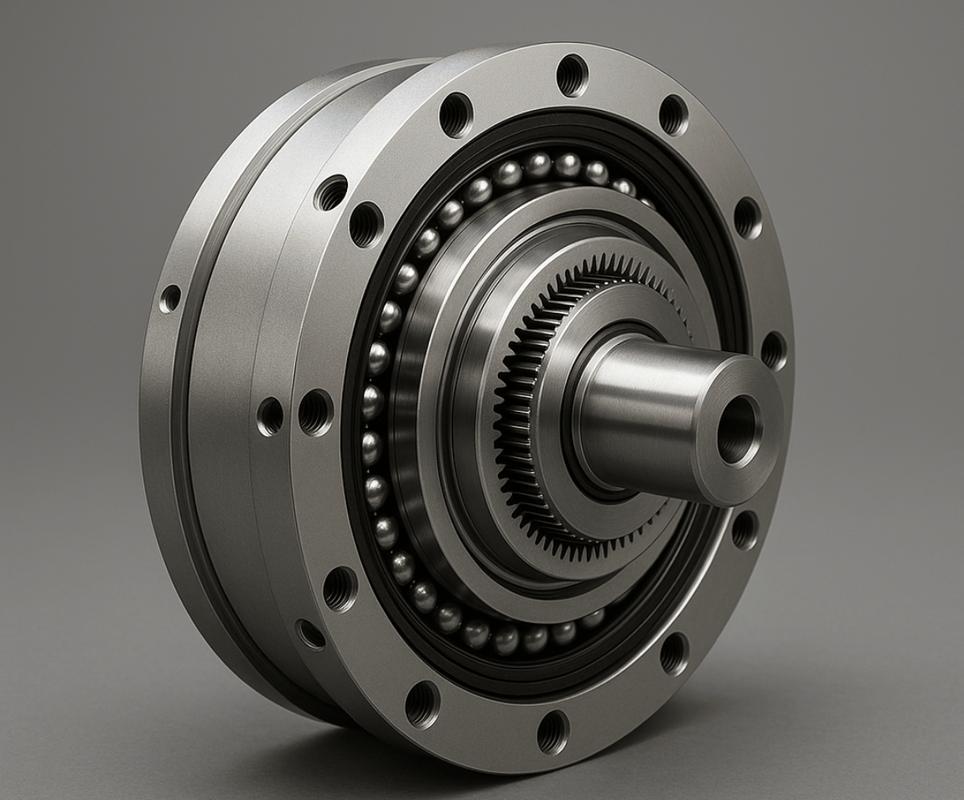

工业机器人关节减速机:选RV还是谐波?一个老工程师的真心话
