变频驱动(VFD)实战手册:2025年最新避坑指南与深度解析

做变频驱动这行十几年了,有时候真觉得教科书上的理论和现场实际情况,完全是两码事。上个月去一个注塑厂,看见配电柜里的VFD(变频驱动)安装位置挨着发热的注塑机,还没加散热风扇——天,那种环境下能用一年不坏,算我输!所以决定写点东西,不是论文,就是聊天,把我踩过的坑、学到的东西抖落出来。

一、选型不是看样本抄参数那么简单

很多人选变频驱动,第一步翻开产品样本,看功率匹配,看电压等级,觉得差不多就下单了。这其实是个大误区。样本上的额定电流通常是在特定开关频率、环境温度下的数据,而你现场环境可能恶劣得多。比如,在纺织车间,棉絮飞舞,你必须考虑降容。在海拔超过1000米的地方,空气稀薄,散热变差,也要降容。忽略这些,等着烧模块吧! 还有负载类型,重中之重。 离心风机、水泵这类平方转矩负载,用普通V/F控制就行。但皮带机、破碎机这些恒转矩家伙,尤其启动负载大,就得用矢量控制的变频驱动,否则启动瞬间电流飙升,要么跳过流,要么直接憋死。 💡 选型速记口诀: – 风机水泵选通用型,省钱够用; – 恒转矩负载上矢量型,别心疼那点差价; – 特殊场合(有爆炸风险、粉尘多)必须选专用防爆或防护等级高的VFD。
注塑车间内布满灰尘的变频驱动操作面板
注塑车间内布满灰尘的变频驱动操作面板

二、安装调试那些隐秘的角落

安装的第一步,看说明书接地要求! 我见过太多设备VFD接地线随便拧在机架上,甚至没接。结果呢?干扰串进PLC,整个设备失控,查了半天才发现。记住,变频驱动的接地必须单独、可靠,线径足够,绝不能和电机、其他设备串联接地。有时候,一个小小的接地改进,能消除80%的莫名其妙故障。 调试,最头疼的是参数。老式VFD参数上百个,新式彩屏的也不少于几十个。别一上来就设电机参数,然后直接启动。先做静态辨识,现代VFD都有这功能(比如西门子的电机数据静态测量)。让变频器自己去学习电机的电阻、电感。做完这个,很多控制问题就不存在了。⚙️ 说到参数,有一个几乎人人会忽略的:载波频率。出厂默认通常2kHz或4kHz,安静得很。但用在高速磨床上,电机尖锐噪音让人抓狂,这时提高载波频率到8kHz甚至12kHz,噪音立马下降。不过!提高载波频率导致变频器发热剧增,输出电缆的漏电流也会变大。所以得权衡——这就是工程,没有免费午餐。 问:变频驱动的输出侧能加接触器吗?我看有的图纸上有。 答:千万别!除非你设置了禁止输出后再动作的逻辑。 变频器运行时,输出端有高频PWM电压,此时断开接触器会产生极高的di/dt,直接击穿IGBT。如果你非要用,必须在变频器停止输出后,加足够延时(比如5秒)再分断接触器。而且这类接触器要选AC-3或更高等级,灭弧能力要强。前年一家水泥厂,为了检修方便在电机和VFD之间加了个接触器,电工误操作运行中跳闸,损失一套模块,人民币八万多。💸

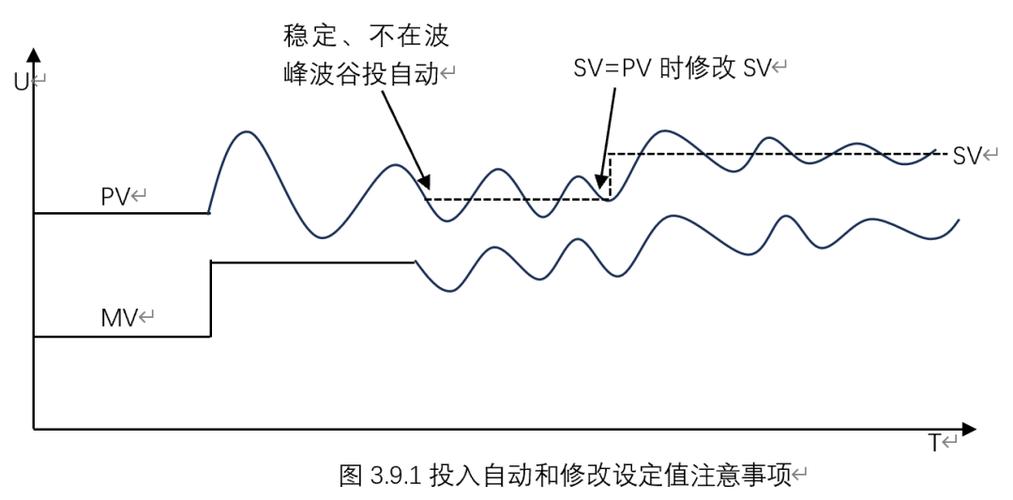

工程师正在用电脑软件调试变频驱动系统,显示器上显示PID整定曲线
工程师正在用电脑软件调试变频驱动系统,显示器上显示PID整定曲线

三、谐波问题与对策:不是小事

变频驱动前端整流器产生的谐波,回馈到电网里,会污染电源。现在工厂里变频器多了,有时候会突然跳闸,或者电容补偿柜电容鼓包、保险熔断。检查下来,谐波电流超标!特别是带有晶闸管整流回馈的应用,谐波大得惊人。 以前大家都不怎么重视,现在电网要求严了(比如IEEE 519标准),必须治理。 治理方法,简单粗暴的就是加进线电抗器,能扛住大部分谐波,还保护整流桥。再进一步,用有源前端(AFE),也就是四象限变频器,能量双向流动,谐波极少,还能将电机制动能量回馈电网,现在卷绕机、电梯等频繁加减速场合用得越来越多。不过成本高,体积大。至于无源滤波器,得慎重,参数选不好反而引起谐振,烧东西。 问:我家工厂变压器容量不大,带了十几台小VFD,时不时总开关跳闸,也没过载呀,怎么回事? 答:那是谐波惹的祸,加上或许有谐振放大。 工厂变压器小,系统阻抗大,谐波电流流经时产生相当可观的谐波电压,导致电压畸变,峰值电压可能超过额定,但有效值电流又没到过载。解决思路:1. 在母线处加装有源电力滤波器(APF)做集中补偿,虽然贵但效果好;2. 给每台VFD加进线电抗器,成本低但占地;3. 改造为多脉冲整流(如12脉冲),适合大功率集中驱动。我建议先测一下谐波含量,看看是5次、7次还是11次为主,再对症下药。📊

四、维护与最新趋势

四、维护与最新趋势
四、维护与最新趋势
变频器不是免维护的!积灰、风扇损坏、电容老化是三大杀手。定期清灰,最好用仪表空气吹,几公斤压力就行,别碰坏元件。电解电容寿命一般5-7年,环境温度每升高10度,寿命减半。所以有的重要场合,我们会预置电容更换提醒功能,利用VFD内部的运行时间记录。现在很多智能VFD(如AB的PowerFlex 755,西门子SINAMICS系列)自带预测性维护功能,通过以太网把数据传到上位机,振动、温度、电流波形异常都能提前预警。✅ 还有一个趋势:碳化硅(SiC)器件。这两年SiC MOSFET开始用到中小功率变频驱动上,效率高,开关频率可以翻倍,体积能缩小30%左右。丹佛斯、ABB都有产品出来,虽然目前成本偏高,但未来可期。我已经在几个高速电机驱动的项目里试用了,确实香——散热器温升低很多。不过EMI更突出,布线要求更高。💡

五、结尾的闲话

五、结尾的闲话
五、结尾的闲话
其实写这么多,最想说的就是:变频驱动这玩意儿,理论重要,但现场经验更重要。别迷信自动调谐,那是在理想条件下。多用手,多测波形,多记录数据。有时候一个看似无解的故障,就是一根松动的地线、一个参数设置错位。技术是门手艺,不是纸上谈兵。如果这篇文章帮你省了几块模块钱,记得回来点个赞,哈哈。 好了,收工。要去车间了,今天还得给新设备做个VFD升级方案。有什么问题可以留言,虽然我不一定有空回。😎
