磨削加工：从“差不多”到微米级精度的那些事儿

前两天去一家做精密主轴的小厂，车间里弥漫着磨削液特有的那股子腥味——说实话，这味道我居然有点上瘾。看着操作工老张，他眯着眼，手指在数控磨床的控制面板上快速点了几下，砂轮便以两万转的转速呼啸着切入工件，溅起一溜火花。他扭头对我说：“外圆跳三个μ，得再补一刀。” 三个微米，差不多是一根头发丝的四十分之一。这已经不是“差不多”了，这是赤裸裸的较劲。诶，很多时候咱们做机械这行，就是把一句“差不多”活生生逼成了“差一点都不行”。

我经常跟年轻工程师讲，磨削加工这玩意儿，它根本就不是一种单纯的“去除材料”工艺。你要是把它理解成用砂粒在工件上“挠痒痒”，那这一辈子都做不好精密磨削。它背后牵扯到材料学、热力学、动力学，甚至有点儿玄学的成分——有时候参数全对，活儿就是干不顺，你说气人不气人？

💡 砂轮，其实是个“十八般兵器”的刀库

别小看那片转得飞快的圆饼子。咱们常见的氧化铝、碳化硅，还有价格死贵的CBN（立方氮化硼）和金刚石砂轮——选错砂轮，整个加工方案等于零。我记得有次处理一个淬硬模具钢的案子，死活磨不动还老打火，烧伤、裂纹全出来了。后来把白刚玉换成微晶刚玉，问题解决。其实就是砂轮自锐性那一点点差别。自锐性！不是所有工程师都真懂这个概念，对吧？

选砂轮的时候，磨料种类、粒度、结合剂、硬度、组织号，哪个都不能含糊。举个反例：磨硬质合金，你上普通刚玉砂轮，那纯属浪费钱。必须怼上金刚石砂轮，不然磨削比低得吓人，成本哗哗流走。但话说回来，金刚石磨钢铁件？化学反应会让它快速钝化。这些坑，一个个踩过来，真金白银买的教训。

砂轮修整更是关键中的关键。好多工厂觉得“砂轮装上就能用”，那是外行话！钝化的砂轮强行磨削，工件表面质量差不说，磨削力暴增，导致振纹、烧伤，甚至直接把磨床主轴憋坏。修整工具、修整量、修整速比，都是精细活。特别是CBN砂轮，修不好，它的优异性能根本发挥不出来。❕

❗磨削烧伤？那绝对是一场灾难

你有没有遇到过磨完的工件，看着挺光溜，可一上检测就傻眼——残余拉应力，浅层裂纹，硬度都变了？这就是磨削烧伤。高温让工件表面金相组织转变，严重的话直接报废。尤其是航空发动机叶片、精密轴承环这类零件，对烧伤是零容忍。说实话，为这事儿我懊恼过不止一次。

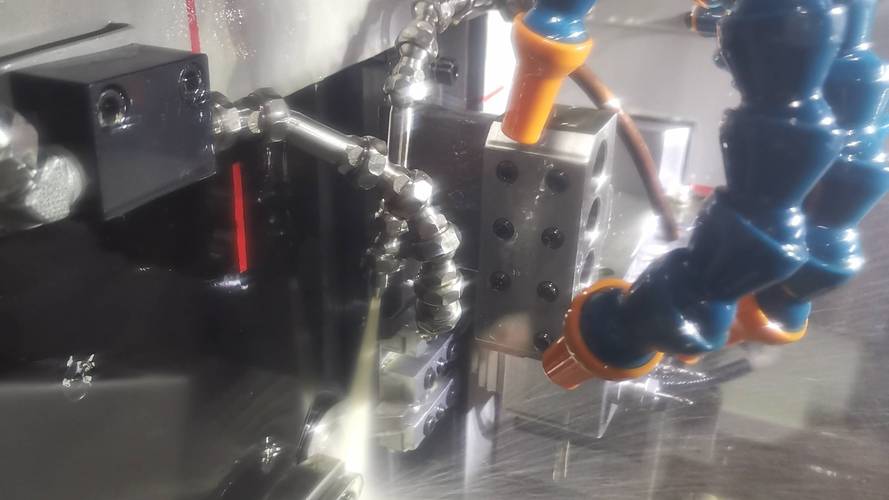

怎么控温？磨削液的策略必须对头。不仅仅是“浇上去”那么简单。喷嘴位置、流量、压力、喷射角度，甚至磨削液的浓度、类型（水基还是油基），都大有讲究。我试过高压喷射冷却，流量大得吓人，效果立竿见影，但成本噌噌涨。后来在一些难加工材料上，用上微量润滑，配合低温冷风，居然收到奇效。不过，这东西要看具体工况。没有万能药。

再说个容易忽视的点：磨削参数。砂轮线速度、工件速度、纵向进给量、磨削深度，这几者之间微妙的匹配，直接影响发热量。有时候降一点切深，提高工件速度，反而能降低整体热负荷。但生产节拍不等人啊，所以工艺师常常要在效率和质量之间走钢丝。💢

问：为什么精密磨削后的工件表面会有振纹？怎么解决？

答：振纹多半是自激振动或强迫振动搞的鬼。先从机床本身查：砂轮动静平衡做好没？主轴间隙对不对？再看工艺系统刚性——顶尖孔圆吗？夹具够不够稳？最后调整磨削参数，避开共振区。有时候换一片稍软一点的砂轮，或者稍微改变修整导程，都能改善。当然，最怕就是地基没打实，附近冲床一开，全车间跟着抖——那种情况就得想别的招了。

这行干久了，发现有时候问题不在磨床上，而在前道工序。比如工件留的加工余量不均，材质里硬质点没处理好，热处理变形没控制住……都可能导致磨削时出幺蛾子。所以说，磨削加工是个系统级的精密博弈。

📉 数控磨床：智能化的野望与现实

现在都谈智能制造。数控磨床不仅要求高精度，还要求在线检测、自适应控制、自动补偿。我在展会上见过一台外圆磨床，集成了主动测量仪，一边磨一边测，尺寸到了自动退刀，还能根据砂轮磨损量实时补偿。那效率，哇哦，简直了。但价格嘛……一台能顶三台普通磨床。老板们算ROI，往往得纠结很久。

不过话说回来，精密磨削的附加值高，尤其航空航天、医疗器械、精密模具这些领域，你不上高端装备，根本拿不到订单。比如加工一个内孔，公差要求0.002mm，圆柱度0.001mm，普通磨床师傅手艺再好，也难保证每件都一致。这时候，数控内圆磨床带自动平衡、自适应磨削功能，就是救星。

问：磨削加工中，如何平衡表面粗糙度与加工效率？

答：这简直是个灵魂拷问。要粗糙度低，就得用细粒度砂轮、更小的进给、更修整频次，效率自然下来。可以试试这两条路：一是用高端磨料（如陶瓷刚玉）砂轮，保持锋利同时能修整出好的形貌；二是采用“粗磨-半精磨-精磨-无火花磨削”分台阶工艺，总效率往往比一刀切高。另外，超声辅助磨削在一些难加工材料上能大幅降低力与表面粗糙度，可惜设备改造成本不低。

我还想吐槽一点：现在很多工厂对磨削加工的数据管理简直是荒漠。主轴功率、振动信号、声发射信号……这些数据能反映砂轮钝化、工件烧伤的早期迹象，但很少有厂去采集分析。工业4.0喊得响，到头来还是凭老师傅耳朵听、手指摸。不是说老师傅不好，但不能全依仗经验啊。🛠️

这几年，增材制造后的磨削后处理也成了新热点。3D打印出来的零件，表面糙得跟砂纸似的，必须上磨削加工才能达到配合精度。可增材材料的磨削特性完全不同，各向异性、内部气孔、残余应力……试磨的时候，断过好几片砂轮，那动静，能把魂吓飞。慢慢摸索出参数组合，也算为前沿制造贡献了点经验。

最后说点真心话。做磨削加工，别想着一步登天。每一次参数微调、每一种新型砂轮的尝试、每一回冷却方案的改进，都会让你对材料去除的微观本质多一层理解。哪怕偶尔失败，也别灰心——工业人的乐趣，不就是在火花四溅中把“不可能”变成“常规操作”吗？
