锻造的“性格”：别老拿铸造和它比

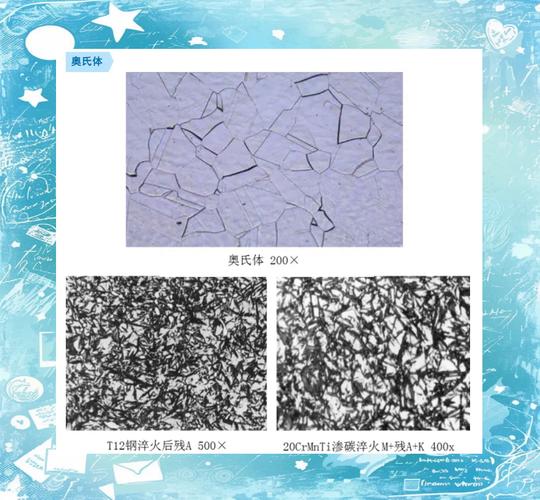

锻造本质上是让金属在固态下发生塑性变形，打碎原有的枝晶组织，焊合内部孔隙，最终得到一种沿形状分布的“流线”。这流线很关键，它让锻件的疲劳寿命远高于铸件，尤其在承受交变载荷的零件上——你总不希望飞机起落架突然断裂吧？但说实话，锻造的局限性也贼明显：不适合太复杂的形状，壁厚变化不能太剧烈，而且开一套锻模的成本能让小批量订单直接劝退。所以选工艺时得权衡，别迷信锻造万能。
模锻现场那些“坑”：我踩过的，你就别踩了
模锻车间待久了，对飞边、充不满、折叠这些缺陷简直深恶痛绝！特别是折叠，它往往藏在圆角或者凸台根部，超声检测有时都能漏掉，等到疲劳试验时突然裂纹扩展，那叫一个崩溃。有一次我调试一套连杆模锻，因为预锻件形状没优化到位，成品率只有70%……后来硬着头皮上有限元模拟改了圆角，才算救回来。问：为什么有些锻件脱模后表面会像鳄鱼皮一样粗糙？

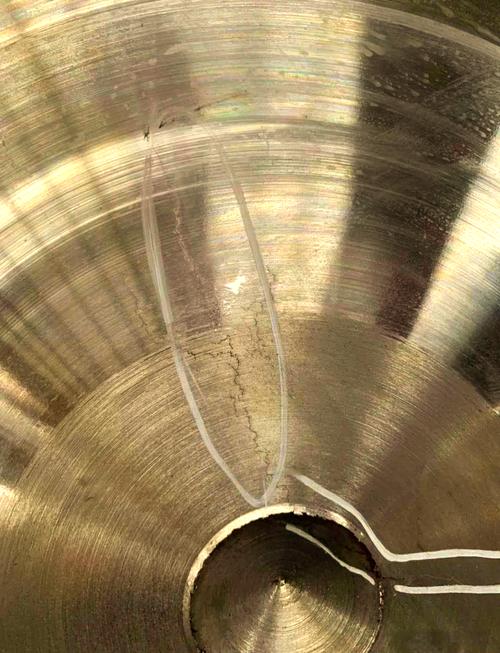

答：多半是润滑剂喷多了，石墨乳堆积在模腔死角；或者模具表面磨损严重，甚至有微小裂纹。还有人傻乎乎用回收废料，杂质太多导致热脆——这些低级错误现在有些小厂还在犯！
对了，模溫控制也别忽视。模具预热不够的话，表面激冷层会让金属流动性骤降，内应力还大，淬火时直接开裂给你看。💡 强烈建议每批次开始前用红外测温枪扫一圈模具，别凭“手摸”经验。
精密锻造与仿真：真以为电脑里点几下就能出完美锻件？
现在搞锻造的，不来点“数字化”好像就落伍了。确实，Deform、Simufact这些软件能模拟金属流动、预测折叠位置，还能跟热处理工艺耦合分析相变。但❗千万别神化它。输入参数错一点，结果差千里——比如摩擦系数设成0.3还是0.4，坯料温度均匀性假设是否合理，都直接影响预报准确性。我师弟就吃过亏，仿真显示没问题，实际试模时坯料提前啃入桥部，导致飞边大得离谱。后来发现是他的网格重划分策略没调好，局部畸变误判。所以啊，仿真必须和现场试模经验结合，至少前三个循环要交叉验证，否则就是纸上谈兵。
问：精密锻造能省掉后续机加工吗？
答：想得美。精密锻造只能减少加工余量，某些非配合面确实可以做到近净成形，但关键尺寸还是得磨或车。尤其像汽车转向节、铝合金控制臂这类，公差动辄±0.2mm，精锻后不加工？等着装配线停线抱怨吧……
值得高兴的是，最近一些厂家开始搞热模锻压力机配上在线尺寸测量，实时调整模具位置，废品率降了不少。还有等温锻造用在钛合金叶片上，模具加热到和坯料相近的温度，慢速成形，组织均匀性简直感人——就是成本高得肉疼，航空领域才用得猛。
锻造这活儿，说到底还是手艺与科学的混合体。靠经验把握火候，靠分析逼近极限。每次看到锻件出模时带着均匀氧化皮的暗红光泽，还是会觉得——这比铸造爽多了！
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺：别再以为它只是“打铁”，现代精密锻造的认知升级与避坑指南 https://www.dachanpin.com/a/tg/54984.html
