阳极氧化：表面处理的修罗场，玩好了就是工业艺术品

搞砸一个零件的最快方法是什么？选错表面处理。别笑，我上个月就亲眼看着一批6061铝件，因为氧化膜起粉，被客户指着鼻子骂。那场面——真是恨不得把头埋进钝化液里。

先说说这帮搞氧化的，都在玩什么火

阳极氧化这玩意，说白了就是用电化学强迫铝长出一层致密氧化膜。但如果你以为泡进硫酸槽通上电就完事，那离报废就不远了。槽液温度波动超过2℃，膜孔结构直接就给你颜色看——要嘛染色染出个迷彩服，要嘛硬度不够一刮就花。我有个朋友，自己捣鼓小氧化线，用鱼缸加热棒控温，结果第一批货出来，客户说彩虹色很漂亮但不接受。他差点当场去世。

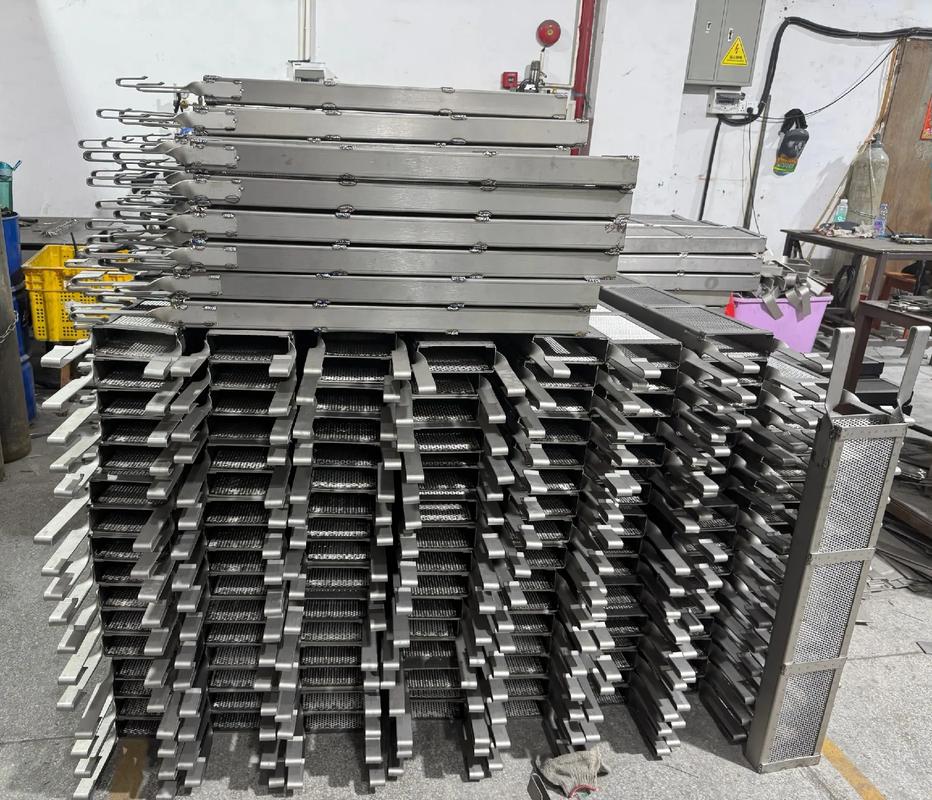

更坑的是挂具。导电不良？局部烧焦，白斑点点像麻子。装夹太紧？零件变形，后续装配根本塞不进去。这些破事，书本上从来不教，全是泪换来的。不过话说回来，氧化前处理才是真正的隐形杀手。除油不彻底，碱蚀不均匀，化学抛光没控好——后续一切免谈。我曾经为了一款医疗器械零件，单独建了条前处理线，三倍水洗，就为了表面处理合格率能提到99%。

问：为什么同样的阳极氧化工艺，做出来的零件颜色总是不一致？
答：这问题太经典了。颜色不一致，八成是氧化膜厚度和膜孔结构在波动。槽液成分、温度、电流密度，任何一个参数漂移都会导致染色时染料吸附量不同。另外，合金牌号也很关键——6061和7075氧化后底色就不同，前者偏灰，后者带点黄。要稳定颜色，最好固定铝锭批次，氧化前做一次脱脂+短时间氧化+剥膜的前处理循环，让表面状态一致。然后再严格控制氧化电压爬升斜率，用脉冲电源比传统直流好太多。

问：硬质阳极氧化和普通阳极氧化到底怎么选？我看有些设计图上只写“阳极氧化”，供应商就乱来。
答：设计图只写“阳极氧化”是懒政！必须标注清楚。硬质氧化膜厚一般25~150μm，HV可以到350~500，耐磨耐蚀，但会吃掉尺寸——要预留几十微米的加工余量，而且拐角处膜厚会增厚，容易崩边。普通阳极氧化装饰性为主，膜厚5~20μm，染什么色都行，尺寸变化小。我的经验是：承受滑动摩擦的、要耐击穿电压的，老老实实上硬质氧化，哪怕贵两倍。哦对了，硬质氧化后零件表面呈深灰色或黑色，想要亮色趁早死心。

2025年了，还在手动调电流？那真是古董级操作

时代变了。年前我去华东一家汽配厂，他们的阳极氧化线已经用上数字孪生了。槽液浓度、温度、铝离子含量全部在线监测，AI算法实时调节整流器输出。连挂具导电接触都用红外成像巡检，哪个点发热直接自动报警。我跟线长聊天，他说现在夜班就留一个人盯着屏幕，良品率从92%蹦到了98.5%——表面处理这行当，数据驱动才是未来。

还有环保这关。六价铬封闭剂？欧盟老早禁了。现在无铬封闭、纳米溶胶封闭才是主流，耐盐雾照样能过480小时。废水零排放技术也在推，RO反渗透加MVR蒸发，虽然前期砸钱，但两年收回成本。说真的，小作坊以后只会越来越难过，没技术升级迟早淘汰。看着那些还在用混凝土槽子、手动葫芦的厂子，我就觉得——不进步，饭都吃不上。

不过也别被高大上的概念唬住。有些设备商吹得天花乱坠，什么“等离子体辅助阳极氧化”，结果工艺稳定性一塌糊涂。我试过一次，氧化膜硬度确实高，但膜厚均匀性差到离谱，最后乖乖退回传统硫酸法。所以，踩坑多了就明白：表面处理这玩意儿，合适比先进重要。就像穿鞋，合脚才行。

别以为氧化完就高枕无忧了

后处理才是隐形的坑。染色之后不做封闭？那颜色俩月就褪给你看。醋酸镍中温封闭是主流，但高温水封闭如果水质不行，水垢堵死膜孔，反而防腐蚀性下降。我见过最离谱的操作：工人把零件从封闭槽捞出来后，直接堆在不锈钢货架上，划伤一大片，全部报废。这能怪谁？工序卡写得清清楚楚，就是不看。

聊到这儿，突然想起一个案子。某无人机厂商把铝合金机臂拿去硬质氧化，设计图要求膜厚40±5μm，结果供应商交过来的货，有些地方厚90μm，拐角处还崩膜了。装机飞了不到十分钟，机臂颤抖，差点炸机。回来一查，挂具设计不合理，尖端效应太强。最后表面处理厂赔了好几十万。所以，别把氧化当儿戏，它是精密制造的最后一道防线。

行了，今天吐槽得有点多。不过这些都算经验之谈，希望对真正做事的人有用。毕竟在车间流过的汗，比办公室的咖啡苦多了。
