无损检测(NDT)新贵:相控阵超声到底强在哪?

说实话,干这行十几年,以前一提无损检测(NDT),脑子里就是射线、磁粉、渗透老三样。这几年不行了,相控阵超声(PAUT)这家伙杀出来,把不少老师傅的传统认知都搅翻了。今天我不聊那些云里雾里的理论,就说说我在车间和现场看到的实际差别。

先说说它为什么“贵”。传统的单晶超声,一个探头打下去,声束是固定的,方向调不了,像一个手电筒只照一个方向。相控阵呢?嘿嘿,它是一排晶片,通过电子延迟“揉捏”声束,想扫哪儿扫哪儿,还能聚焦到特定深度。刚接触的时候我愣是没想明白,这玩意儿和相控阵雷达一个路子?没错,就是那个思路。

相控阵超声探头内部晶片排列结构示意图
相控阵超声探头内部晶片排列结构示意图

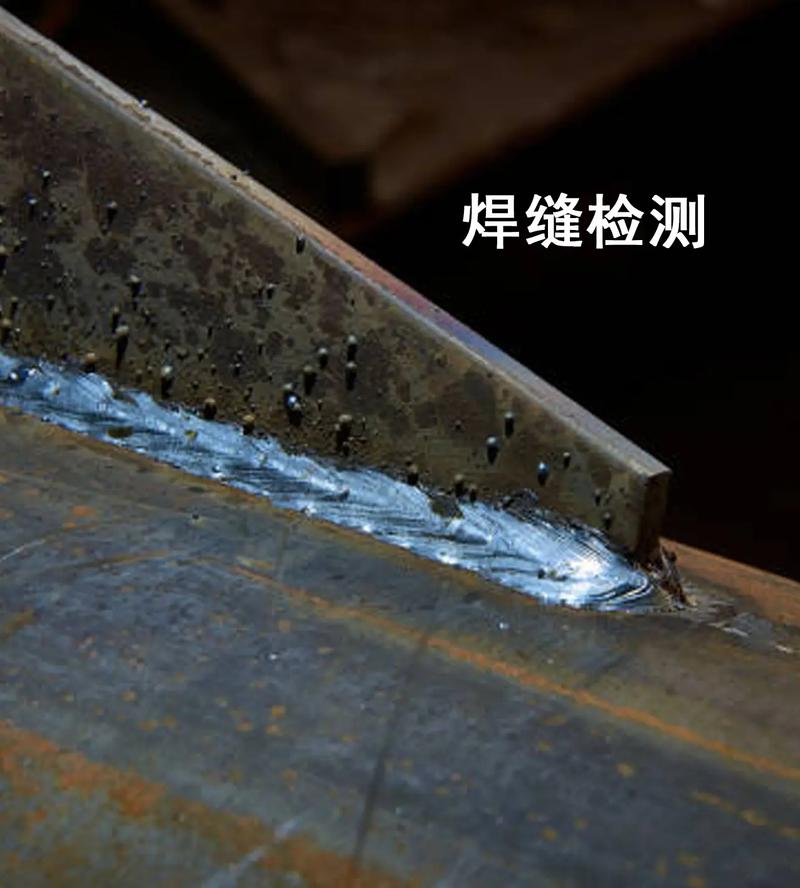

焊缝检测从“猜”到“看”

焊缝检测从“猜”到“看”
焊缝检测从“猜”到“看”

以前做焊缝检测,UT最烦的就是缺陷定性。回波出来了,是气孔还是未熔合?老师傅都得琢磨半天,有时候还得靠耦合剂抹来抹去。PAUT的好处是能成像啊!B扫、S扫、C扫,缺陷长什么样,基本一目了然。我有次在管道环焊缝上,用PAUT扫出来一个未熔合,那图像清清楚楚——就跟CT切片似的。旁边的质检员瞪大眼睛说了句:这还虚什么?直接看片就行。

不过话说回来,PAUT也不是万能的神。它对耦合要求极高,表面不干净或者曲率太大,照样抓瞎。而且设备贵啊!一套像样的相控阵,少说几十万,小厂根本咬不下这个牙。但你要说,那是不是射线就能替代了?呵呵,射线对面积型缺陷漏检率高,特别是在役设备,哪有条件让你停机拍片?

QA:现场最关心的问题

QA:现场最关心的问题
QA:现场最关心的问题

问:相控阵超声是不是一定要持证才能干?
答:必须的。PAUT属于特种设备无损检测(NDT)人员资格里新增的项目,得考NAT-2级或者3级证书。没有证,检测报告签不了字,出了事是要负责任的。有些老师傅以为会传统UT就能直接干,那是打错了算盘,考试操作都不一样。

问:和TOFD比,PAUT到底选哪个好?
答:这问题我常被问。TOFD对厚壁焊缝的检测有优势,尤其是有埋藏缺陷的定量测量,精度高。但TOFD有盲区,而且不擅长横向缺陷。PAUT胜在灵活,能做各种复杂的几何形状,还能实时成像。我的做法是:厚板重点结构上PAUT+TOFD双补,小管径就用PAUT取代射线。没有绝对的好坏,得看你的工况。

现场实操中的那些坑

别以为买了相控阵就万事大吉。我见过很多厂子,仪器是进口的,探头是原装的,结果扫出来的图像一塌糊涂。为什么?扫查装置没调好!步进太大、编码器松了、或者耦合剂没跟上。所以说,设备好只是第一步,人不行照样出废品。

还有,聚焦法则的设计。好多人直接套用厂家的预设,可实际工件材质、声速都不一样,你不校准能行吗?💡这里有句话送给新人:PAUT的精度是“编”出来的,聚焦法则错了,结果就是错的。

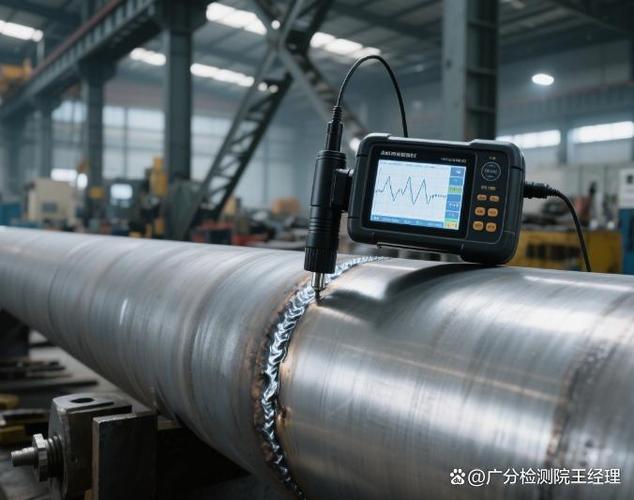

管道环焊缝相控阵超声现场检测扫查装置图
管道环焊缝相控阵超声现场检测扫查装置图

另外一个坑是判读。图像上看着是个大回波,说不定是个几何伪影。比如焊缝余高太高,表面波及折射波容易混进来。这时候就要靠经验结合其他方法验证。我一般会再用衍射时差法(TOFD)复测一下,或者直接解剖验证。别嫌麻烦,这是责任心问题。

未来趋势:做NDT的再不学就晚了

现在很多业主单位在招标文件里明确要求用PAUT,尤其是海洋工程和管道领域。传统的射线检测效率低,还有辐射风险。PAUT没有辐射,而且速度快,数据能存盘,追溯性强。你说哪个人事单位不喜欢这样的数据?我认识的几个年轻检测员,考出PAUT证后,工资直接翻倍。

不过也别太乐观。全矩阵捕获(TFM)和虚拟聚焦这些新技术又出来了,PAUT也在不断迭代。所以我说,干无损检测(NDT)这行,就得活到老学到老。今天你不懂相控阵,明天你可能就失业了。

✅ 总结一下我的看法:

  • 如果你只做常规UT,遇到复杂几何件会非常被动。
  • PAUT成本高,但效率带来的效益能抵消。
  • 检测员的价值在于吃透原理,而不是只按按钮。

最后啰嗦一句:别迷信设备。我见过用国产仪器做得比进口还牛的老师傅,关键在于人。
