逆向工程:别神话它,也别小瞧它

说实话,干了十几年机械加工,听到“逆向工程”这四个字,我心里总是又爱又气。爱的是,它真能救命;气的是,太多人把它当成“抄数”或者“山寨”的代名词。今天不扯那些虚头巴脑的理论,就从一个车间的老油条视角,聊聊这东西到底能干点啥。 先说个真事。前年我们厂里一台进口冲床的凸轮轴断了,原厂订货要等三个月,报价够买辆五菱宏光了。当时车间里老师傅拎着断茬儿看了半天,来了一句:“不能扫一下吗?”——对,就是逆向工程。后话就是,我们用一台旧扫描仪加一把卡尺,愣是三天做出来一版能用的,虽然精度差了点,顶了半年等到了原厂件。 ## 逆向工程到底是什么玩意? 说白了,就是拿实物反推数字模型。跟抄作业不一样,你得理解人家为什么这么设计。扫描仪扫出来的点云数据,跟一堆散沙似的,你必须得在软件里重新捋出曲面、特征、装配关系。这活儿干好的人,脑子里必须装着“设计意图”四个字。 不少人问我:“是不是用手机拍一堆照片就能建出模型?”——做梦吧。工业级的逆向,用的一般是结构光扫描仪或者激光跟踪仪,精度能到微米级。拍照片那个叫摄影测量,做做文物复制还行,放到模具维修上,偏差零点几毫米,一压就废。 ## 我们拿逆向工程干什么? 用途多了去了,但别总想着搞逆向搞抄袭。最典型的是这三类: – ✅ **老备件修复**:就像刚才说的凸轮轴,买不到或者太贵,那就自己扫自己做。有些设备都停产二十年了,图纸早烧了,只有那个磨损的零件还留在机器上。 – ✅ **竞品分析**:不是让你去抄,而是看看人家产品的曲面怎么过渡的、肋板怎么布置的。我们曾把一个德国齿轮箱拆了,逐件逆向,最后发现人家的热处理工艺比我们强,但设计上留的减重孔很保守——这就是价值。 – ✅ **数字孪生**:新设备装好后,扫一遍实际安装状态,跟设计模型一对照,管线布线哪里打架一目了然。 不过说实话,逆向工程最被低估的应用,其实是**现场改修**。比如一个铸件毛坯,加工余量偏了,你按原模型走刀就有风险。扫一下实际毛坯,堆叠到CAM里,生成自适应刀路——这才是现在最香的操作。

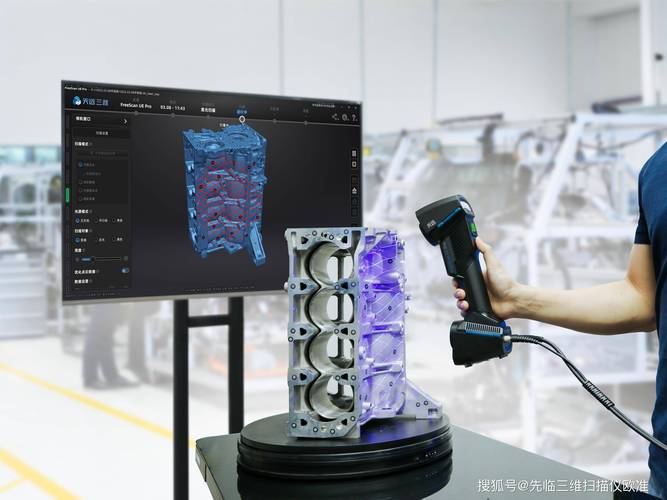

工业逆向工程三维扫描仪现场操作场景
工业逆向工程三维扫描仪现场操作场景
## 逆向工程的常规流程 别被那些软件广告忽悠了,一套下来其实就四步,但每步都踩坑。 1. **数据采集**:喷显像剂(反光的零件必须喷,不然点云全是噪点)、贴标点、调扫描参数。这步最考手艺,光暗一点就漏特征,反光强了就是一片黑洞。 2. **点云处理**:降噪、精简、拼接。这步最容易让电脑死机——上百万个点等你清理呢。 3. **模型重建**:用Geomagic Design X或者Creo重新创建立体模型。这里头有个大坑:用自动曲面还是参数化建模?自动的出来像坨虫子,参数化的才能改尺寸。 4. **精度验证**:把新建模型跟原始点云做偏差色谱图,红一块绿一块的,你得知道哪块能接受,哪块必须重来。 问:老师傅总说逆向工程不靠谱,误差太大,是怎么回事? 答:大部分误差不在扫描仪,而在**坐标系对齐**。你扫的时候零件动了一下,或者标点贴得不牢,后期拼起来就飘了。另外,逆向出来的模型光顺度高,但真实零件的磨损、变形也被扫进去了。所以你得人为修掉这些东西,修过头了又丢失细节。经验不够,误差能到0.5毫米以上;老师傅调好了,0.02毫米都能做到。 ## 逆向工程的坑与雷 摸着良心讲,这行水很深。有技术上的坑,有法律上的雷。 **先掉坑:** 有些破零件是焊接修补过的,材质不均匀,扫描时没什么,但当你做有限元分析时,材料参数怎么设都不对。还有那种全曲面没有基准的玻璃钢件,你到最后找基准面找得头皮发麻。更别提那些柔性材料——塑料软管垫片啥的,一碰就变形,扫出来根本不是工作状态。 **再说雷:** 你逆向了一个竞争对手的产品,只要结构相似度太高,专利侵权官司分分钟找上门。前几年那个无刷电机案子,就是逆向后改了一点点,照样赔钱。所以咱得聪明点,逆向是拿来**理解**和**改进**的,不是拿来**复刻**的。 💡 我的建议是:任何逆向项目启动前,先花半小时判断——这活儿值不值得用逆向?如果是简单圆柱台阶轴,你拿卡尺量一量够了,上扫描仪纯属浪费。逆向工程最擅长的是自由曲面、复杂型腔、无图旧件。 ## 更要命的:数据管理这关 很多厂子吃了亏,只扫不存。当年修完那个凸轮轴,图纸文件就丢在工程师U盘里,后来想再用,U盘都找不到了。现在我们的做法是,每件逆向件必须进入PDM系统,标注来源、设备、材料、精度等级。这不是可选项,是必须项。不然三年后再来一次,扫描仪都换两代了,数据还是没法用。

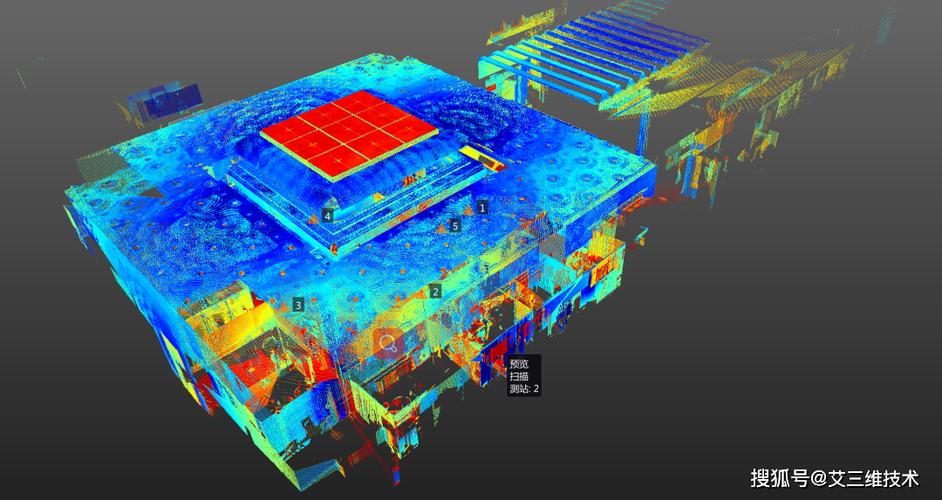

逆向工程点云模型重建CAD曲面示意图
逆向工程点云模型重建CAD曲面示意图
问:逆向工程能替代正向设计吗? 答:想得美。逆向是“从有到图”,正向是“从图到有”。正向设计要考虑强度、动力学、工艺、成本,逆向只是把现有的东西数字化,你顶多能修改,但无法凭空创造。真正的高手是把逆向当成辅助工具——比如做改款时,在逆向模型上做A面调整。你要是指望逆向搞定一切,那设计部可以直接解散了。 ## 最后说点实在的 逆向工程这行,门槛其实不高,但天花板极高。一台手持扫描仪两三万能买,但能扫出什么境界,全看人的功力。会操作设备的人多,能把曲面修成能用的人少。要是你真想入这行,别光学软件,多去车间跟钳工师傅唠嗑,他们比软件手册有用得多。 另外那些想靠逆向“快速致富”的朋友,劝你冷静。逆向不是抄数,改改尺寸就算新设计?那是耍流氓。工业领域,踏踏实实比什么都强。逆向工程就跟路边的老相机一样,镜头擦干净了,能拍出感动人的照片;光圈不好好调,拍出来一样是废片。 以上不是什么教条,就是咱车间里的土话。下次再碰到“这零件怎么仿出来?”的问题,你可以回头看看这篇文章。希望能让你少走点弯路——毕竟,我这双手,已经是泡过脱模剂、沾过乳化油的了。
