工装夹具的进化：我为什么劝你别再做专用夹具了

说实话，干了十多年机械加工，我吃过最大的亏，就在工装夹具上。刚入行那会儿，天真地以为夹具就是个铁疙瘩，把活压住不就行了？结果呢？换个产品，整套夹具报废，白花几万块。后来才明白，工装夹具这东西，看似不起眼，其实藏着整个车间的效率密码。你的设备再好，程序编得再溜，夹具搭不起来，全白搭。

今天聊这个，不是想给你罗列教材上的定义，就是分享点呛血经历。顺便透露一下，我们车间现在用的那套零点快换机构，真心爽。但先别急，故事得从头讲。

一、专用夹具的“死穴”

先抛个问题：你的夹具是专用的还是柔性的？如果还是一条产线只干一个工件，那我劝你赶紧看下去。专用夹具用得多，是因为简单粗暴，一个萝卜一个坑。可问题是，客户要改款怎么办？订单量小且品种多又怎么解决？

记得那年我们接了个新项目，零件结构跟老款只差几个孔位，但夹具完全用不了。废了，几千块买来的铸铁，只能当废铁卖。那一刻，我在车间差点骂娘。💡所以，越来越多的工厂开始转向柔性夹具——说白了，就是一套系统能适应多种工件。

✅ 这里有个认知要纠正：柔性不是“万能夹具”，而是通过模块化或可调机构，快速适配不同的加工对象。别指望一个夹具包打天下，那不现实。

二、柔性工装夹具的兴起

说起柔性，首推组合夹具。什么槽系、孔系，外加液压和气动辅助。这些玩意儿的精髓在于“搭积木”。用标准零件拼成专用夹具的等效结构，用完了还能拆散重组。好处？当然是省钱省时间。特别是现在交付周期被压缩到极限，能快速拼出一套符合要求的夹具，那是竞争力。

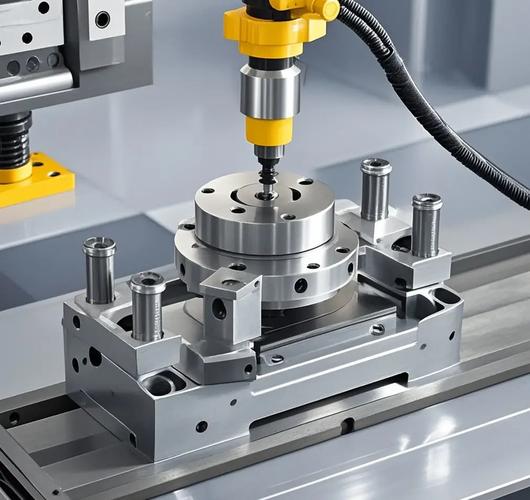

再就是液压夹具。在加工中心上用得最多。通过液压油缸拉动压板，一条油路可以同步多个压紧点。压力均匀，夹紧可靠。最最重要的是，它配合零点定位系统，五秒钟就能完成整个夹具的更换。你想想，以前换活要半小时，现在按个按钮，效率翻了几番。

对了，还有磁力夹具和真空夹具，那是对应薄壁件和特殊材料用的。比如高精度薄板，用真空吸附不会产生压痕。搞航空件的那帮朋友，应该深有体会。

这里不得不提一下，不管用什么原理，对夹具的理解要到位。

三、定位与夹紧：别让“六点定位”坑了你

不管柔性还是专用，定位和夹紧的核心原理跑不掉。教科书上六点定位说得头头是道，但实际呢？我一个上午排废了三个零件，就是因为过度定位。

举个例子，底面用四个支撑钉，再加侧面两个挡块，看起来稳定得很，实际上那四个支撑钉就是过定位。工件底面只要有一点点不平，夹紧后就会变形。所以啊，设计夹具时，原理是死的，实际情况要灵活处理。别生搬硬套。

定位误差和重复定位精度这两个概念得吃透。否则你加工出来的孔永远偏0.1毫米。我当时就是没注意基准不统一，导致同一个孔，两次装夹出来的位置相差一个头发丝，然后被质检骂了个半死。

问：那柔性夹具的定位精度能达到多少？
答：一个好点的零点快换定位系统，重复定位精度能到±0.005毫米甚至更高。但前提是你的基准面干净、没有毛刺。别指望一个脏了巴叽的定位盘能给你高精度。

四、快换时代：从“停机换活”到“一键切换”

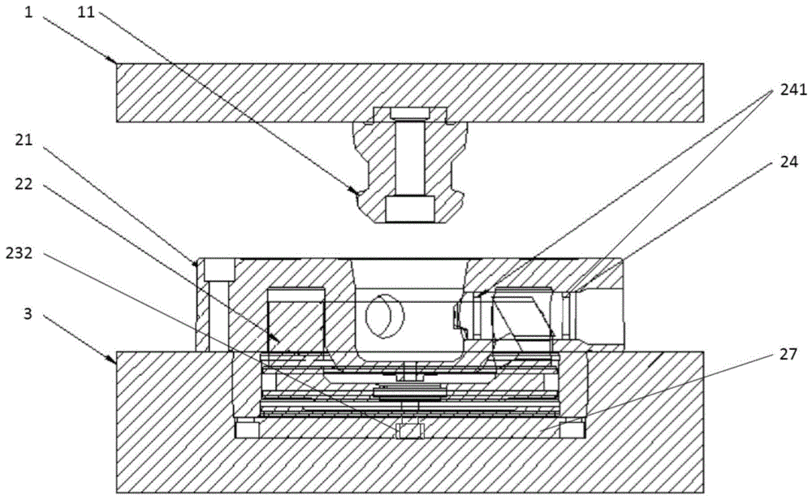

现在最时髦的是零点快换系统。就是那个带锥体、能自动锁紧的定位座。配合液压，整个夹具像插U盘一样装上就能干。我们车间以前换一次产品，停机半小时，还得用天车吊装。现在呢？工件一侧，按钮一按，咔哒，好了。真的爽。

但别高兴太早，快换系统不便宜。一套德国制造的零点定位盘，能顶一辆小轿车。❗所以做投入产出比时，你要算清楚：如果频繁切换是常态，那值得。如果几年不换产品，别盲目跟风。

另外，模块化夹具加机器人快换也很有前景。伺服定位夹持、智能压力监控，这些黑科技正在落地。比如在柔性自动化产线上，机器人换手爪的同时，也可以换工装。这就把整个生产节拍压到下个次元去了。

问：那柔性夹具在焊装、测试类场合能用吗？
答：当然可以。很多焊装夹具和检具也用模块化结构。只要定位准确、压紧力合适，配合传感器，一样可以干精细活。不过要留意材料磨损，定位元件最好是淬硬钢或硬质合金，别用普通低碳钢凑数。

五、避坑指南：选型前先看看这几点

结合经验，给出几个实用的选择原则，都是直觉之外的坑。

• 确认工件族谱：不要把工件覆盖范围想得太大。夹具的柔性是拿来应对有限变化的，不是万能。你上一百种产品，那可能更适合机器人自动夹爪。
• 基面准备：液压夹具再好，你的定位基面如果毛糙，照样白搭。最好先精铣一遍。
• 夹紧力计算：别凭感觉拧螺丝。切削力多大、需要多少夹紧力，搞清楚。不然轻了振动，重了压变形。
• 排屑设计：很多人在意定位，忽略了排屑。切屑卡在定位面上，你就等着误差吧。最好有气吹或高压油冲洗。

✅ 顺便说一句，很多厂家忽略了一个问题：重复定位精度是测出来的，不是写在PPT上的。上机实测，多用百分表打，多记录，才能真正放心。

六、我自己踩过的坑

写这些的时候，我也在回忆过去踩过的打脸瞬间。刚工作第二年，我设计了一套液压夹具，想着全车间最牛的夹具师就是我。结果呢？油缸压力调错了，一下把工件夹成麻花。又是废品！从那以后，我学乖了，所有压力参数，都要校核理论值。

还有一次，为了一个紧急订单，我用了块旧底板改夹具，结果底板已变形，导致镗孔位置偏了0.5毫米。我花了两个通宵才查出来原因。这叫什么？贪便宜毁了名声。

所以，工装夹具这事儿，千万别侥幸。设计时多花点时间，加工时省十倍的时间。

七、最后说实话

工装夹具这条路，我算是走弯过。如果你现在还在为每个新产品单独设计大块头专用夹具，我劝你停下来，去搜搜“组合夹具”、“零点快换”，也许能省下不少培训费。

最后来点碎碎念：夹具设计，不是画个三维图那么简单。你得懂加工工艺，懂公差，知道避让刀具。多去车间和老师傅聊聊，绝对有帮助。

好了，就扯这么多。你要是有什么奇葩的夹具事故，欢迎评论区分享。我也好平衡一下心理。
