模具设计中的冷却系统优化:别让你的模具成了『保温杯』

做模具设计十多年,最烦听到的一句话就是“一模两腔,水路随便排排就行”。真的,每次听到这种话都想拍桌子。冷却系统是模具的血管,血管堵了还想跑马拉松?

咱们直接说数据:注塑循环周期里,冷却时间占了50%到70%。你省下两秒冷却,一天就能多出几百模。可很多工厂到现在还靠老师傅的经验排水路,得出来什么结果?产品翘曲、缩痕、变形,然后反过来骂模具厂技术不行。

冷却系统设计的第一步:不是画水路,是先想清楚你的产品要什么

冷却系统设计的第一步:不是画水路,是先想清楚你的产品要什么
冷却系统设计的第一步:不是画水路,是先想清楚你的产品要什么

很多人上来就摆水路,恨不得把水道画得密密麻麻。但你知道吗?壁厚突变的产品,冷却速度不一致,内应力直接拉满。比如一个手机外壳,卡扣位厚,中壳薄,水路如果平均分布,厚壁处冷却慢,一出模就收缩,看起来像月球表面。

所以,设计冷却系统之前,你得先问自己:产品有没有厚薄过渡?材料是结晶性的还是非结晶性的?模具温度要求是多少度?这些直接决定水路直径、间距和位置。💡举个例子,POM这种结晶性材料,对模温很敏感,冷却不均匀直接导致收缩率差异。

问:水路离型腔表面到底多远合适?
答:常规经验是水路直径的1.5到2倍,比如直径8mm的水路,离型腔表面12-16mm。但要是产品壁厚不均,这个距离就得做局部调整。别死记硬背,模流分析才能真正告诉你答案。

实战中几种主流冷却方案对比

水路形状说白了就那几种:直通式、环绕式、螺旋式。直通式最简单,钻个孔就行,但冷却不均匀,只适合对质量要求不高的产品。环绕式是沿着型芯绕一圈,好一点,但制造麻烦。螺旋式?冷却效果最均匀,但加工费贵,适合高精度模具。

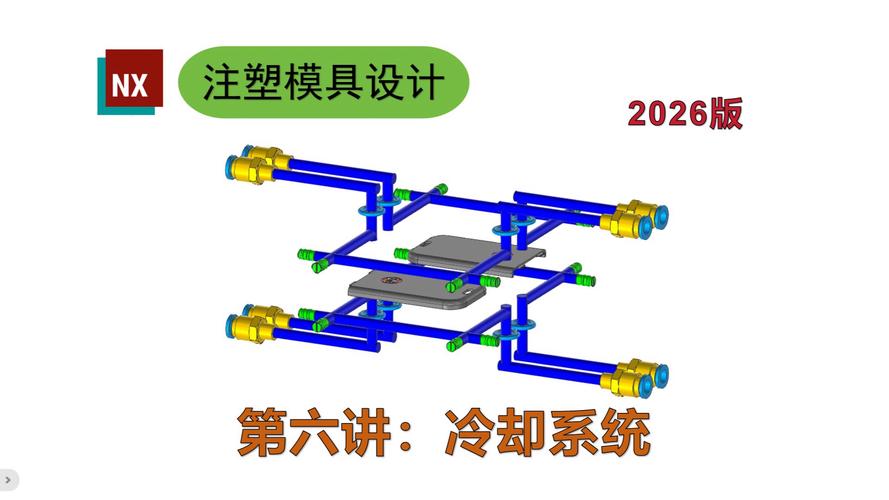

注塑模具冷却水路类型示意图
注塑模具冷却水路类型示意图

记住一个关键点:冷却液必须处于湍流状态。层流状态下,冷却液靠导热带走热量,效率低得可怜。湍流则靠对流传热,效率翻好几倍。怎么判断?算雷诺数,达到4000以上才是湍流。实践里,很多设计人员根本不看这个,结果水路拉直了,流量也不小,但效果就是不行。

✅ 一个小技巧:在水路出口装个流量计,检测一下实际流速,比对设计值。别相信理论计算,现实总有泄漏、堵塞。

模流分析软件:不是万能的,但没有它是万万不能的

现在公司招人,动不动就要求精通Moldflow。但据我观察,很多工程师把软件当成了抽签工具。边界条件设得稀烂,材料参数直接选默认,然后跑出来的结果倒是挺好看,五彩斑斓的,可一上机实际表现完全两回事。

软件不是神。你得给对的输入。冷却分析时,冷却液入口温度、流量、模具初始温度,这些都要实测后填进去。否则就是“垃圾进,垃圾出”。

问:模流分析预测的冷却时间准不准?
答:边界条件设置正确的话,误差可以控制在5%以内。但如果你连冷却液类型都没选对,那结果就是仅供参考。我见过有人用纯水结果实际是加了防冻液,差挺多。

说实话,现在很多模具设计还在用二维习惯,水路排布全靠想象。建议有条件的企业上三维水道设计,配合软件做动态冷却模拟。

随形冷却和3D打印,是未来还是噱头?

这两年金属3D打印炒得火热,随形冷却这个词也经常出现。传统水道是直线的,但产品形状是曲面,所以水道离各点距离天然不均。随形冷却就狠了,水道跟着曲面走,每一寸型腔都能得到同样强度的冷却。

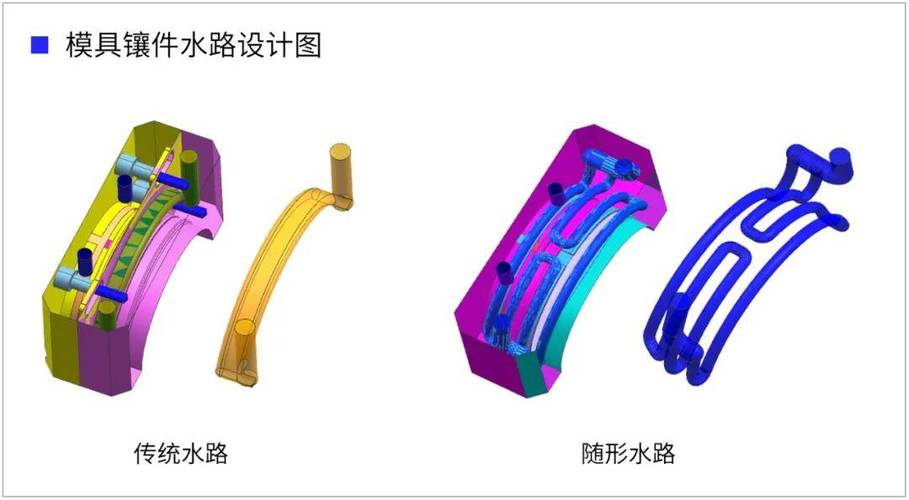

随形冷却模具3D打印件剖面图
随形冷却模具3D打印件剖面图

但!成本高。3D打印模具钢,目前一公斤少说几千块,一副模具成本直接翻几倍。但也不是没有价值。比如在新能源汽车的电池壳体模具上,已经有人实测将循环时间缩短了30%。如果你是做高附加值产品,这个投资可以回本;如果你做小家电外壳?还是老老实实用传统水道吧。

最后说一句,模具设计这行,经验重要,但别被经验绑住。冷却系统就是那种看起来简单,实际上深不见底的领域。没事儿多翻翻模具失效案例,看看人家是怎么踩坑的。

对了,还要提一下冷却水温度。很多厂用冷却塔的水直接进模具,夏天水温30多度,模具根本降不下来。这时候可以考虑冷水机,把水温控制在20度以下,效果立竿见影。

以上,就是我对冷却系统优化的一些想法。欢迎同行来杠,反正交流才能进步。
