小众但刚需：高精度结构件的现代化焊接工艺选型指南

我干了快二十年工厂工艺，踩过的坑比入行新人吃过的饭都多。很多工厂做高精度结构件，栽就栽在焊接工艺选不对。机加工花几个小时做出来的件，焊完一变形，直接报废，前功尽弃。

为什么说焊接工艺是高精度结构件的隐形门槛

现在新能源、航空航天、光伏领域的结构件，公差要求动不动就是丝级甚至半丝级，一点点变形就能废掉一整套组件。很多外行人觉得焊接不就是把两块金属熔到一块？糙活罢了。错，大错特错。去年给昆山一家做光伏跟踪支架导轨的厂子做工艺优化，之前一直用普通的CO₂气保焊，焊完检测直线度，整批货弯了二十多丝，远远超出客户要求的五丝公差，全废了。老板蹲在车间门口抽烟抽了一下午，那个愁啊… 说实话，放到十年前，大部分工业产品对公差要求松，焊接确实怎么来都行。现在不一样了，下游客户要求越来越高，焊接早就从“拼牢就行”变成了高精度制造的核心卡点。问：普通结构件焊接就没事，为什么高精度件对焊接工艺要求这么苛刻？答：焊接本质就是局部熔化金属再重新凝固，整个过程必然有不均匀热输入，热胀冷缩之后内部残余应力锁在件里，冷却完应力释放就是变形。普通件公差放两三个毫米，变一个毫米根本看不出来，也不影响用。高精度件公差才零点零几毫米，随便变一点就超出公差，直接报废。

主流高精度焊接工艺怎么选？看这三个维度

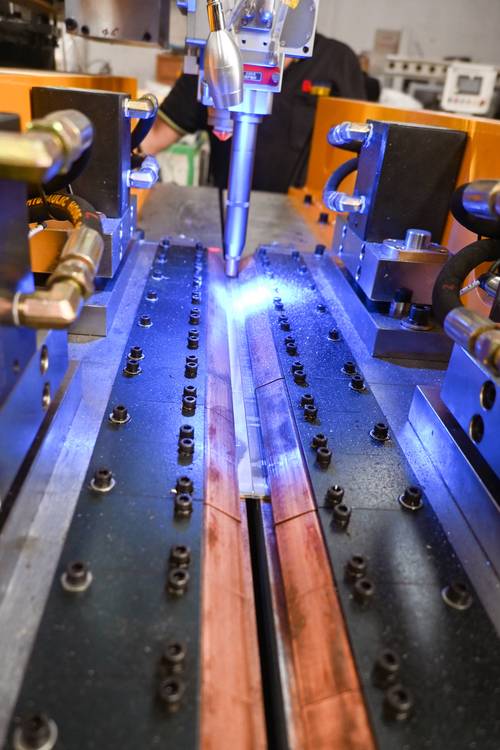

选焊接工艺别乱选，盯着三个点看就不会错：材料、精度要求、预算产能。 ✅ 厚度1mm以下的薄板，铝合金、钛合金这类有色金属，优先选激光焊接。激光聚焦点小，热输入低，变形量能控制在5丝以内，密封性能也好，现在新能源电池包的外壳焊接基本全用这个。

✅ 厚度1mm-6mm的中厚板，对变形要求高的，搅拌摩擦焊现在是真香。我上个月去东莞一家做电池托盘的工厂，人家整条自动化线用搅拌摩擦焊焊接拼接，焊完变形量稳定在3-5丝，强度还比熔焊高，根本不会有气孔裂纹。不过话说回来，搅拌摩擦焊设备贵，对工装要求高，小批量生产玩不起，这点一定要想清楚。 ✅ 单件小批量的高精度件，预算有限的话，调好了参数的脉冲氩弧焊完全够用。找个有十年以上经验的老焊工，控制热输入分层焊，变形也能控制在10丝以内，成本比上自动化线低太多了。问：现在到处都在推搅拌摩擦焊，它真的能完全替代传统熔焊吗？答：哪有什么万能的焊接工艺。搅拌摩擦焊是固相连接，热输入小变形小是优点，但它对工件的装夹刚性要求极高，复杂曲面或者大曲率工件根本焊不了，厚板焊接还需要频繁更换昂贵的耐磨搅拌头，综合成本其实不低。如果你的产品对变形要求没那么高，批量也不大，传统熔焊优化好了完全够用，没必要跟风砸钱上新技术。 💡 忘了提，不管用什么焊接工艺，焊后做个超声冲击或者振动时效消除残余应力，比自然时效快几倍，变形控制还能再提30%，这是最近五六年普及开的新工艺，我帮好几个厂子调过，效果确实看得见。

新手选型最容易踩的几个坑

❗ 第一个坑：只看焊接强度，不关心变形量。很多人选工艺的时候，先算强度够不够，觉得强度达标就没问题，结果焊完变形超差，强度再高也用不了，整批报废。 ❗ 第二个坑：迷信进口高端设备，不看工艺匹配。我前两年见过一家浙江的厂子，花两千万进口了高端激光焊接线，结果他们主要焊8mm厚的碳钢结构件，效率比传统埋弧焊慢一半，单位成本高了十倍，接订单都赚不回设备钱，哭都没地方哭。 ❗ 第三个坑：不预留焊前变形余量。哪怕你用最先进的焊接工艺，也不可能零变形，提前给后续机加工留好合理的变形余量，比焊完再强行矫形靠谱太多。矫形的时候应力集中，搞不好就出隐形裂纹，出厂半年裂了，赔都赔死。我之前给一家做工程机械结构件的厂子优化，就是调了下焊前预留的余量，报废率直接降了42%，就这么简单。说实话，干了这么多年工业，我最深的感受就是，焊接工艺从来不是越贵越好，越先进越好。你开个十个人的小作坊做高精度五金件，脉冲氩弧焊足够用；你做月产万件的新能源电池托盘，当然得上自动化激光线或者搅拌摩擦焊线。最近两年还有不少厂子开始用AI模型提前预测焊接变形，自动调整焊接路径，变形量又能降两成左右，这是最新的实践，感兴趣的可以拿小批量试试水，确实有惊喜。对吧，适合自己的，才是最好的。
