跑了快二十年制造业，见过太多吹得神乎其神其实中看不中用的工艺。
水刀切割是个例外。越用越觉得，这玩意儿怎么没早普及。
新材料遍地走的今天，热切割的尴尬越来越多。
切碳纤维，激光一烧边缘碳化，直接废了。切钛合金板材，等离子切完变形，后续校正的成本比切割还高。切夹层防弹玻璃，热切割直接把夹层粘胶融了，整块报废。
水刀是
啊，全程切割区温度不超过60℃，根本不会改变材料本身的物理化学性质。
它还不挑料。不管是硬的软的，导电的不导电的，复合的单层的，只要厚度不是太离谱，都能切。

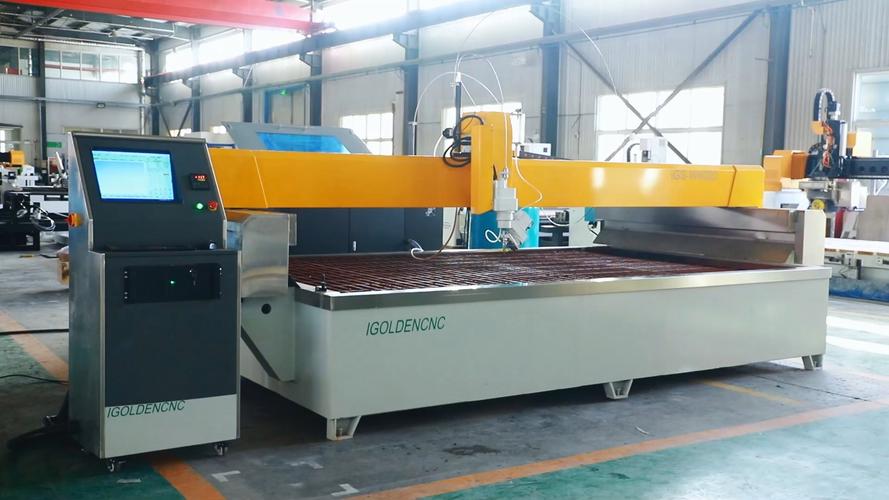

以前水刀贵，国产设备没起来的时候，一套进口五轴水刀上百万，只有航天汽车这种大厂玩得起。
现在不一样了，国产高压泵技术成熟，十万出头就能拿下一台入门三轴水刀，中小加工厂也能接活，订单量蹭蹭涨。
问：水刀切割真的能切任何材料吗？

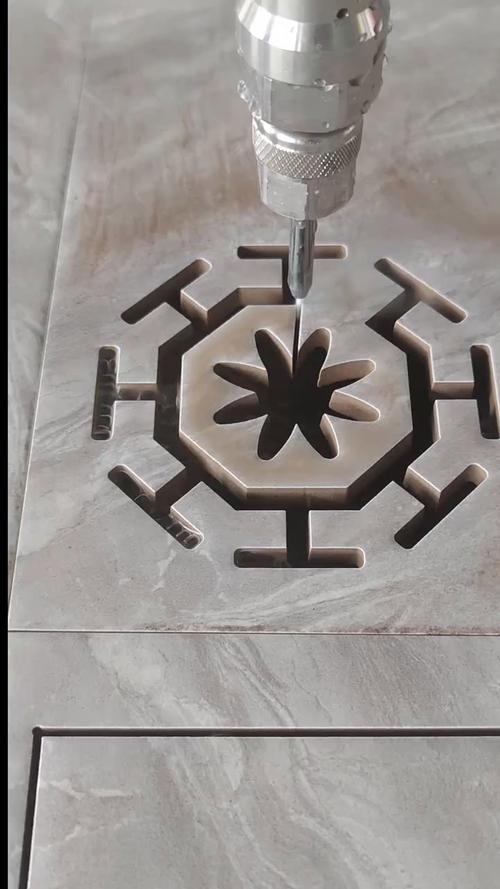

答：哪有那么绝对的事。厚度超过800mm的厚钢板，水刀切效率太低，成本远高于线切割和火焰切割，没人会这么用。还有10μm以下的极薄软膜，水冲上去直接撕裂，也切不了。除去这两种极端情况，从普通玻璃、花岗岩到航空钛合金、碳化硅陶瓷，甚至带胶的夹层材料，水刀都能搞定，这一点真没吹牛。
💡 选设备的小提醒：不要盲目追高压力，大部分普通加工场景，400MPa完全够用，压力越高易损件消耗越快，隐形成本高很多。
我见过太多刚上水刀的厂子，头三个月亏得一塌糊涂，不是工艺不好，是没摸透门道踩了坑。
第一个坑：石榴砂随便买。
好多新手图便宜，一吨省个两三百块，买回收的旧石榴砂，杂质多，圆粒多硬度不够，切出来全是毛边，还动不动堵砂管，一个月换下来的砂管喷嘴，比省下来的砂钱多三倍。真的得不偿失。
第二个坑：忽略
。
上个月去佛山一个陶瓷加工厂，老板刚上设备，切25mm厚的碳化硅陶瓷板，编程直接按客户给的尺寸走，切出来一半大一半小，整整五十块板全部报废，亏了小十万。
水刀切割从进水到出水，压力会衰减，切口必然带一点点锥度，厚板尤其明显。哪怕是五轴机也只能补偿，没法完全消除。新手不懂这个，踩坑的一抓一大把。
第三个坑：编程不走刀路优化。
水刀切空走的时候压力不降，不仅浪费能源，还空磨喷嘴，好多老板不在乎，一个喷嘴多花大几百，一年下来也是一笔不小的开销。
问：水刀切割的锥度问题怎么解决才靠谱？
答：完全消除不可能，也没必要。如果公差要求不高，三轴机切薄板的时候，把进刀速度调低一点，锥度就能控制在允许范围内。公差要求高的话，直接上带锥度补偿的五轴水刀，调完参数能把锥度控制在0.1°以内，绝大多数工业需求都能满足。真要零锥度，切完多一道磨边工序，也比其他工艺省事太多。

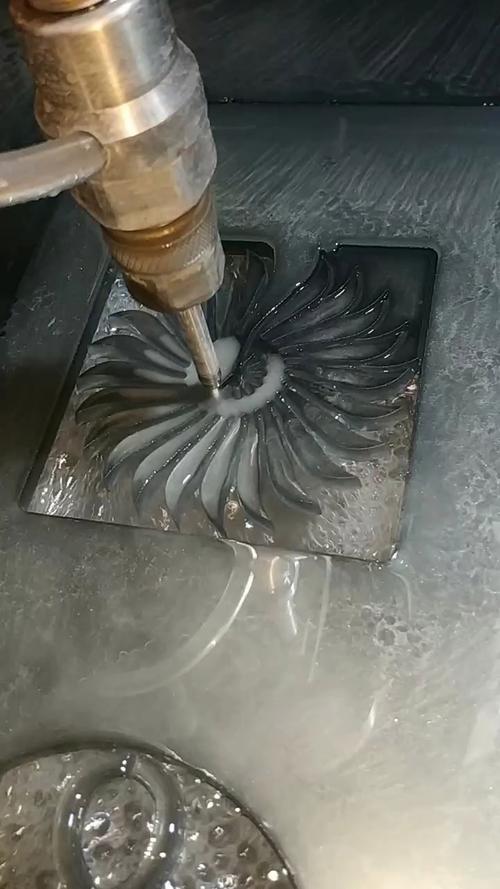

现在水刀早就不是切切石材玻璃的老工艺了，跨界跨得离谱。
新能源动力电池行业，现在很多头部厂商的供应商，都改用水刀切割电极片和隔热层了。以前用激光切，容易烧出毛刺，残留碳粉，影响电池安全性和寿命。水刀切出来边缘整齐，没有任何热损伤，良率比激光切高五个点以上。
还有大尺寸金属3D打印，打印完去支撑、切成型，热切割容易改变打印件的内部应力，导致工件开裂，水刀刚好补上这个缺口，冷切割不碰应力，完美适配。
说实话，我上个月去常州看一个做新能源配套的新工厂，他们接小批量动力电池定制单，改款不用重新开模，直接水刀切割，光开模费一次就能省几十万，交货周期还能从半个月缩到三天，赚翻了。
不过话说回来，很多人对水刀还有老偏见，说费水。那都是十年前的老黄历了。现在的水刀切割设备都配
，只有少量蒸发损耗，一次加水能用大半个月，摊到每个工件上，水费才几分钱。
现在还有新出的石榴砂回收处理设备，处理完的旧砂能重复用两三次，砂料成本直接降三成，对批量加工的厂子来说太香了。
甚至现在文创行业都来抢水刀的产能，做定制异形木质拼图，做金属铭牌，切水晶摆件，小批量定制不用开模，一刀成型，比雕刻机效率还高，价格还低。
你说有意思不？原来的冷门工业工艺，现在成了跨界万金油。碰到解决不了的切割难题，不妨找家水刀加工厂试一块，多半能给你惊喜。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：水刀切割：被工业圈低估的冷切割万金油 https://www.dachanpin.com/a/tg/67356.html
