CC-Link:为什么它成了汽车焊装车间的隐形王牌

上个月跑长三角头部车企的焊装车间调研。刚进门,运维班的老周就拉着我吐槽。 前几年上新一代自动化线,选总线的时候踩了大坑。换了三种总线,都扛不住焊装车间的恶劣环境,隔三差五掉站,停一次线就是大几万损失。最后换成CC-Link IE,到现在快四年,没出过一次协议层面的通讯故障。

为什么高干扰的焊装线偏偏认CC-Link?

焊装车间是什么地方?上百台点焊枪同时作业,电磁干扰直接拉满,地面天天过重载AGV,振动不停,普通总线的抗干扰设计根本顶不住。 CC-Link从诞生之初,就是为工厂现场恶劣环境量身做的,抗干扰、容错性都是优先项,不是那种实验室里做出来飘在天上的协议。
汽车焊装车间CC-Link总线接线图
汽车焊装车间CC-Link总线接线图
很多刚接触工业总线的工程师,都会有疑问,这里整理两个最常见的问题: 问:市面上工业总线那么多,PROFINET、EtherCAT都能用,为什么非要选CC-Link? 答:PROFINET当然能用,但你去看看国内八成以上的日系、国产自主车企焊装线,核心控制用的都是三菱系的PLC、伺服和机器人。CC-Link和三菱生态的匹配度,是真的省功夫——不用打各种补丁,不用调半天参数,拿过来就能用。更关键的一点,CC-Link的单个从站掉站不会牵累整个总线停车,这点对连续生产的焊装线太要命。你整条线停一小时,就是上百台车身的产能损失,换算成钱小一百万出去了,换你你选哪个? 问:现在很多人说CC-Link是落后的老技术,不如最新的工业以太网? 答:那都是老黄历了!CC-Link早迭代到CC-Link IE,现在连1Gbps的带宽都不够用,百G的CC-Link IE HN都已经推出来了,从现场层到控制层,连运动控制、机器视觉、AGV集群调度都能跑,根本不是十几年前的低速率现场总线。很多人对它的印象还停留在十年前,早就跟不上更新了。

CC-Link现场施工,这些坑一定要避开

我见过太多项目,协议本身没问题,全是施工和参数设置踩坑,最后锅甩给CC-Link。说几个最常见的坑,记下来能少走半年弯路。 💡 第一个坑:贪便宜用非专用线缆 很多小项目为了省千八百块成本,随便拿普通千兆网线代替CC-Link专用屏蔽电缆。距离超过50米,一遇到电磁干扰,直接丢包掉站。说实话,专用线真没贵多少,别省这个不该省的钱。 ❗ 第二个坑:从站地址不连续 CC-Link对地址连续性的要求比很多总线严,中间空一个站不设置,后面所有站都可能识别不出来。我刚入行的时候帮客户排障,整整查了一天,最后就是这个问题,现在想起来都懊恼。 ✅ 第三个坑:屏蔽接地不规范 CC-Link的屏蔽层必须单端接地,接地电阻要求小于10Ω。很多现场施工图省事,要么不接,要么两端都接,一到点焊作业高峰,干扰脉冲直接把通讯冲断,你找破头都找不到问题出在哪。
工业现场CC-Link从站参数设置界面
工业现场CC-Link从站参数设置界面

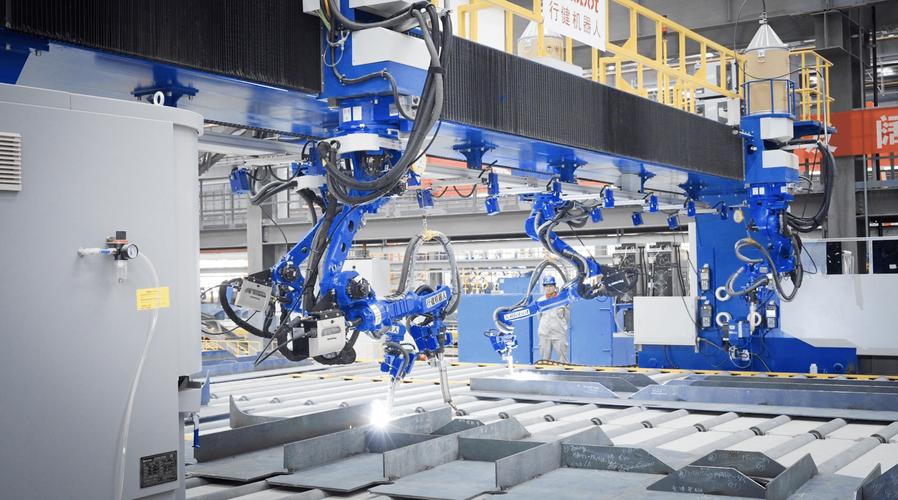

CC-Link在新制造场景的新活法

CC-Link在新制造场景的新活法
CC-Link在新制造场景的新活法
别以为CC-Link只有老汽车厂在用,现在最热的新能源电池生产线,很多PACK线和化成分容线都在用CC-Link IE。 为什么?电池生产线对同步精度和实时性要求极高,几百台载具定位,精度要求到毫米级,CC-Link的最小循环周期能做到不到250微秒,完全能hold住这种高要求场景。而且现在很多电池设备厂商用的就是三菱系控制,直接上CC-Link,省了一层网关,成本降了,稳定性还高。 不过话说回来,CC-Link也不是万能的。如果你的工厂全是西门子系的设备,那确实没必要硬上,选匹配自己设备生态的才是最优解。 说实话,做工业这行,什么花哨的概念我都见过。很多新概念吹得天花乱坠,落地的时候一堆问题,最后不了了之。CC-Link从来没怎么铺天盖地营销过,全靠工厂里口口相传,用了几十年还在出新版本,靠的就是一个稳。 你去任何一个运行五年以上的CC-Link现场,拉个运维问一问,十个有九个会说,除了接线的小问题,协议本身从来没掉过链子。对制造企业来说,能做到这点,就够了。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:CC-Link:为什么它成了汽车焊装车间的隐形王牌 https://www.dachanpin.com/a/tg/67543.html
