超声波加工:精密制造里的隐形手术刀

很多人对加工的印象,还停留在高速旋转的刀头,火星四溅的车间。 超声波加工不一样。它根本不靠硬怼。 靠的是每秒几万次的高频振动,带着磨粒一点点“撞”出你想要的形状。

什么场合非超声波加工不可?

现在的高端制造,硬脆材料用得越来越多。蓝宝石、碳化硅、氧化铝陶瓷、半导体晶圆,这些东西强度高硬度大,普通铣削、切割一上去,要么崩裂,要么公差差出一大截,一块进口碳化硅衬底大几千块,废一块心疼死!

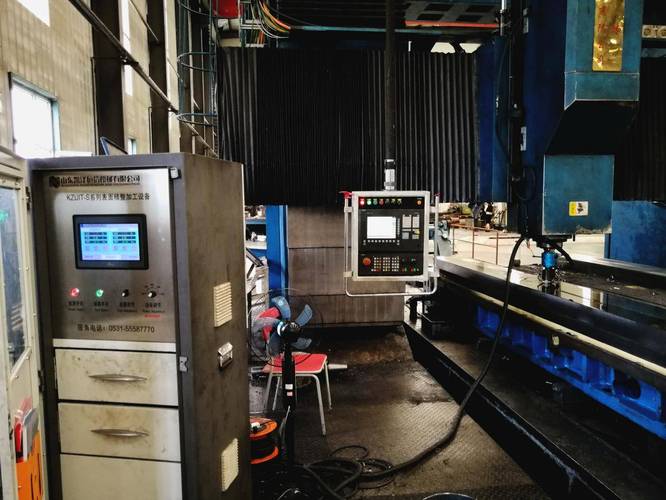

工业超声波加工机床加工碳化硅衬底现场
工业超声波加工机床加工碳化硅衬底现场
消费电子领域的蓝宝石摄像头保护片、5G基站用的陶瓷滤波器振子,还有航空发动机上的陶瓷隔热叶片,几十微米的微孔,普通钻头直径做不到这么细,就算做出来一钻就断,这时候就得靠超声波加工出马。 说实话,它的适配性比很多人想的宽太多。 问:超声波加工是不是只能加工硬脆材料?软材料用不了? 答:刚好反过来,很多极软的弹性材料,反而只有超声波加工能做好。比如医用的水凝胶支架、食品包装用的软橡胶密封垫,你用普通刀具切割,会拉扯变形,切出来的边毛毛躁躁尺寸差很多。超声波加工靠高频振动分离材料,几乎不会给工件施加拉扯力,切出来的边缘整齐,尺寸精度能稳得一批。现在很多高端医用耗材都用这个工艺。 问:超声波加工的精度够批量生产吗?还是只能做实验室样品? 答:早就能批量了。目前主流的精密超声波加工,精度可以稳定控制在±1微米以内,只要参数调对,单班生产几千件一致性都能达标,半导体、消费电子领域早就大规模上线了。

新手刚上设备最容易踩的几个坑

我接触过不少工厂,花大几百万上了超声波加工线,结果做出来的活还不如外发加工划算,大部分都是踩了共性的坑。 💡 工具头选材错了 很多人图便宜,用普通合金钢做工具头,超声波振动从换能器传出来,一半能量都耗在工具头自身的变形里了,加工速度慢一半,工具头还容易断。现在靠谱的工具头都是钛合金做的,采购成本贵一倍,寿命能长五六倍,效率还提30%以上,算总账反而划算太多。 ❗ 进给压力调太大 很多老师傅干惯了传统切削,总觉得压得越狠切得越快,放到超声波加工这里完全不对。它靠的是磨粒的高频撞击去除材料,压力太大,磨粒直接被挤死在加工缝里,根本撞不动,还会把硬脆工件顶裂,直接报废。进给一定要柔,慢一点,反而出活得快。 ✅ 磨料目数乱选 开粗要用大颗粒磨粒,抛光要换纳米级细磨粒,很多人图省事一直用一种目数,要么加工完表面粗糙度达不到要求,要么效率低到你交不出货,纯纯浪费时间。

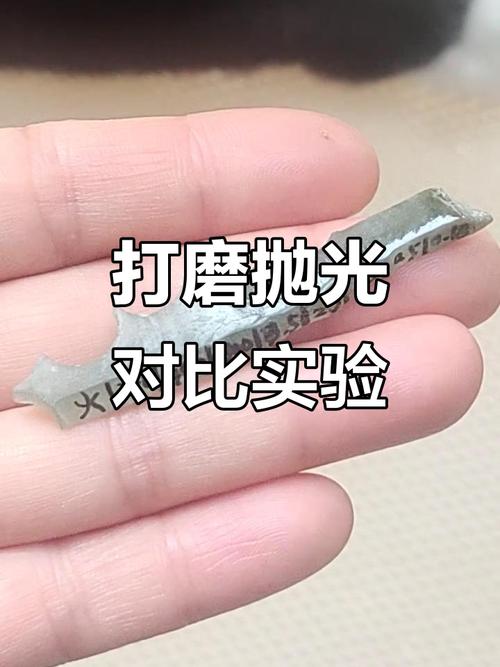

超声波加工不同目数磨料加工效果对比图
超声波加工不同目数磨料加工效果对比图
不过话说回来,这些坑踩个一两次,摸清楚规律就好了,超声波加工的门槛其实没有想象中高。

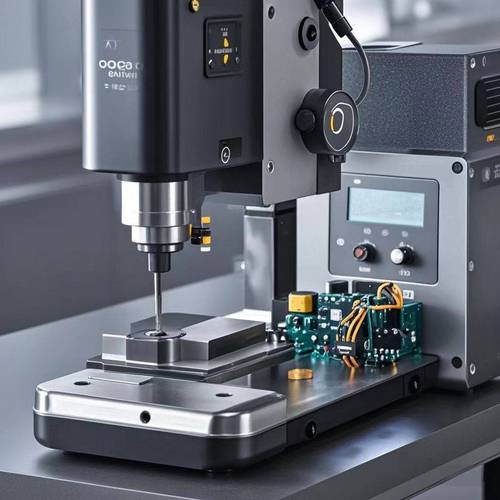

近两年超声波加工的新变化

近两年超声波加工的新变化
近两年超声波加工的新变化
别觉得超声波加工是几十年的老工艺就没进步,这两年的新玩法真的挺惊喜的。 原来都是单独用超声波加工,现在都走复合路线了。比如超声波辅助铣削,加工航空用的钛合金结构件,刀具寿命直接提高一倍,表面粗糙度还能降一半,很多航发厂已经批量用上了。还有和3D打印结合,3D打印出来的陶瓷零件,变形大毛刺多,用超声波加工修型,比传统磨床快三倍,还不会产生热变形影响零件性能。 最赚钱的新应用还要属光伏领域,原来晶硅切片都是金刚线切割,现在头部厂商已经在试超声波辅助金刚线切片,出片率直接提两个百分点,一个年产能几十GW的大厂,两个点就是上千万的额外利润,谁看了不心动。 很多人说超声波加工是小众工艺,不对。你现在手里拿的手机,戴的无线耳机,开车用的氮化镓充电器,里面不知道多少零件都经过超声波加工。它就是精密制造里的隐形手术刀,藏在你看不见的地方,把精度做到极致。 随着硬脆材料在高端制造里用得越来越多,超声波加工的舞台只会越来越大。不信过两年你再看。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:超声波加工:精密制造里的隐形手术刀 https://www.dachanpin.com/a/tg/67664.html

赞 (0)

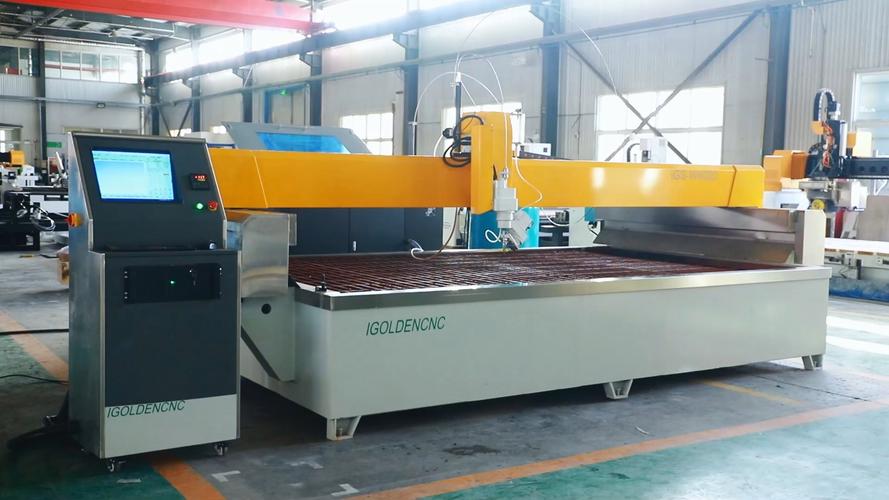

水刀切割:为什么它能成为高端制造业的「万能切割刀」?
上一篇 2026-08-20 02:00:46

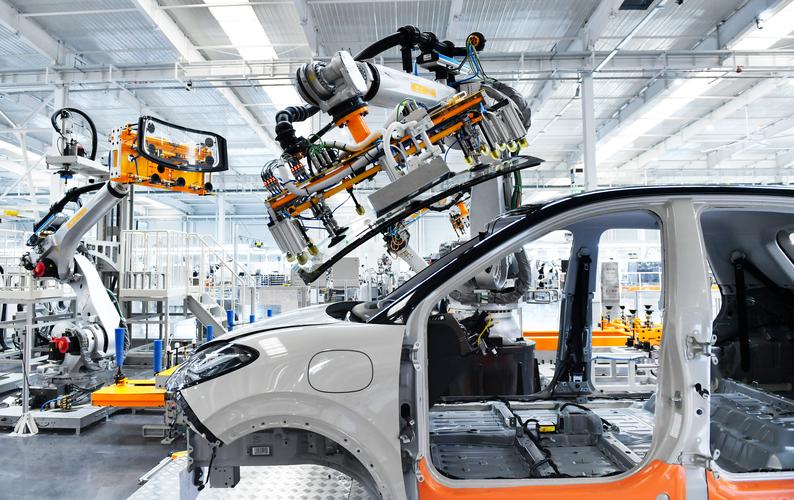

工业装配:柔性化转型下,那些被忽略的落地细节
