很多做制造的老板都吃过这个亏。图纸上的尺寸卡到0.01毫米都不差，装配精度也没问题，出货不到半年，客户把整批货退回来了。问题出在哪？全烂在看不见的表面处理上。
放在十年前，没人把表面处理当核心环节。做低端货，能遮锈、好看就行，没人要求你用个十年八年不腐蚀。现在不一样了。新能源汽车的电池包要在户外跑十年，风电螺栓要在海边吹二十年，光伏支架要在西北抗风沙紫外线，哪一个对表面的要求不是卡到骨子里？
去年我跑长三角调研，碰上个做储能柜出口的老板，坐在工厂门口抽烟，说刚亏了小两百万。整柜货发到港口，等船的三个月，过不了盐雾测试，箱体边角已经开始掉漆生锈，客户直接拒收。追根溯源，就是他为了省一块八毛钱每件的加工费，找了个没有资质的小厂做表面处理。前处理的脱脂没做干净，磷化膜厚度差了一半，涂料附着力根本不达标，遇点盐雾就掉。
问：我们厂做普通民用农机配件，也要花大成本做高端表面处理吗？
答：真没必要强求，得看你的应用场景和客户要求。就是卖给周边农户用个三五年，普通喷漆完全够用。但只要你做出口单，或者给新能源、风电、军工这类项目配套，表面处理的钱半分都省不得。现在甲方招标，盐雾测试报告、第三方工艺检测都是硬门槛，缺一项你连投标门都进不去。

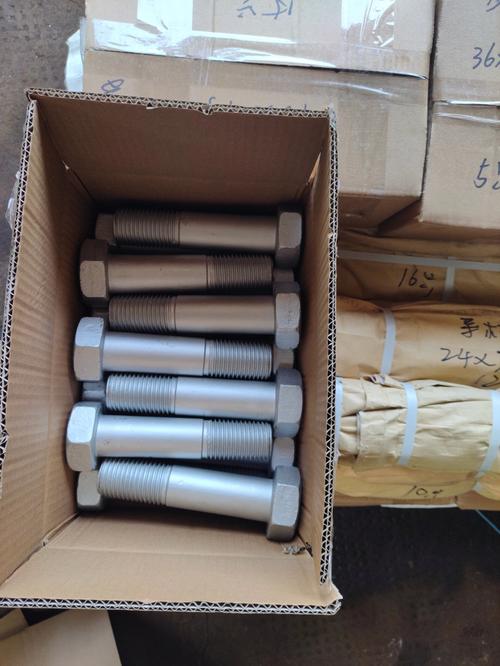

：耐盐雾性能拉满，好的工艺能做到1000小时以上不生锈，而且无氢脆，不损伤高强度工件的力学性能。缺点是成本高，涂层硬度一般，不适合接触摩擦的工作面。主要用在风电螺栓、汽车底盘紧固件这类对耐腐要求极高的工件上。
✅
问：我们厂是做小批量定制机械件的，哪种表面处理性价比最高？
答：说实话小批量本来就没什么极致性价比可言，很多大厂的自动化生产线根本不接小单，小作坊工艺又不稳定。如果是普通钢铁件，要求不高的话，找靠谱的店做粉末喷涂就行，成本比达克罗低一半，耐腐性也能满足一般需求。要是铝合金小批量，普通硬质阳极氧化大部分作坊都能做，只要公差要求不是特别变态，基本能交差。要是要求耐盐雾1000小时以上，那哪怕量再小，也得找正规有资质的厂做，别省那点钱吃大亏。
我做工业这么多年，见过的表面处理翻车案例，没有一百也有八十，大部分都不是技术达不到，都是细节没做好。
❗ 只看终检外观，不管前处理质量。很多人验收的时候，就摸一摸平不平，看一看颜色对不对，合格就收货了。前处理的脱脂、除锈、磷化有没有做干净，根本没人查。前处理只要留了一丝油污一点锈迹，后面涂层再厚，用不了半年就会起泡脱落，全是暗坑。
❗ 为了赶工期省成本，私自改工艺参数。本来要求磷化膜厚度10微米，为了省料改成5微米；本来要求电泳30分钟，赶工期改成15分钟。出来的成品看着一模一样，耐腐性能直接砍一半。说实话，这种操作我真的见太多了，为了省几块钱一件的成本，最后整批货报废，亏的钱是省的几十倍。
不过话说回来，现在国内工厂也在升级，很多厂开始给前处理线装在线监测设备，pH值、温度、药剂浓度都实时监控，再也不靠老师傅的手感调，合格率一下子能提十几个点。这确实是最近两年行业里的好变化。
还有个坑很多人没注意，不同材质的工件混在一起处理。钢铁件和铝合金件，铜件和不锈钢件，放同一个槽里处理，不仅膜层厚度达不到要求，还会互相污染槽液，出来的工件一半都不合格。我前两个月刚帮东莞一个小厂捋过这个问题，原来他们为了省槽位，一直混着处理，报废率一直15%降不下来，分开之后直接掉到3%，你说亏不亏？
现在高端制造拼到最后，拼的全是这些看不见的细节。尺寸差一丝，你还能磨一磨返工。表面处理没做好，整个件直接废，连返工的机会都没有。别拿整批订单的名声，省表面处理那点小钱。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：别让表面拖垮整机：被低估的工业表面处理核心价值 https://www.dachanpin.com/a/tg/67785.html
