很多工厂做机加工，车铣干完活，直接把零件扔给磨削工序，说反正就是修修公差，抛个光，凑活能交就行。说实话，这种想法，放在十年前可能没问题，放在今天做高端制造，百分百要栽跟头。
以内；航空发动机叶片的榫头，配合面的位置公差不能超过2微米；新能源汽车减速器的齿轮，齿面粗糙度要到Ra0.2以下，这些活儿，你让再好的精车精铣来干，都干不出来。
现在的磨削加工，早就不是以前工人师傅手摇磨床靠手感吃饭的旧样子了。数控成型磨、坐标磨、连续轨迹磨削，配上CBN、金刚石这类超硬砂轮，再加上机床的在线测量自动补偿，精度能稳定到
以内。很多以前根本做不出来的复杂型面零件，现在靠磨削就能批量稳定产出。
问：磨削加工比车铣加工精度能高出多少？
答：普通车削的经济精度大概是IT8-IT7，普通精铣也就IT7-IT6，好的磨削加工能稳定做到IT5-IT3，甚至更高。对应到实际尺寸就是，车铣一般能控制到几丝（1丝=0.01毫米），磨削能控制到零点几微米，差了两个数量级，完全不是一个量级的活儿。
我跑过不下百家机械加工厂，见过太多在磨削加工上翻船的例子，总结下来，大多是几个低级错误。
❗ 第一个坑：磨削余量留得不对。
很多工艺员开料的时候，总觉得多留点余量总没错，磨坏了还有得补。错得离谱。余量留多了，磨削时间拉长，磨削热排不出去，工件热变形直接就超差，还特别费砂轮。留少了更麻烦，前道工序车铣留下的残余应力层磨不掉，零件放个三五天，尺寸自己就变了，客户收到货直接退货，哭都来不及。一般来说，粗磨留0.2-0.3毫米给精磨就够，特殊零件再微调，别瞎多留。
❗ 第二个坑：砂轮乱选，什么活儿都用同一种。

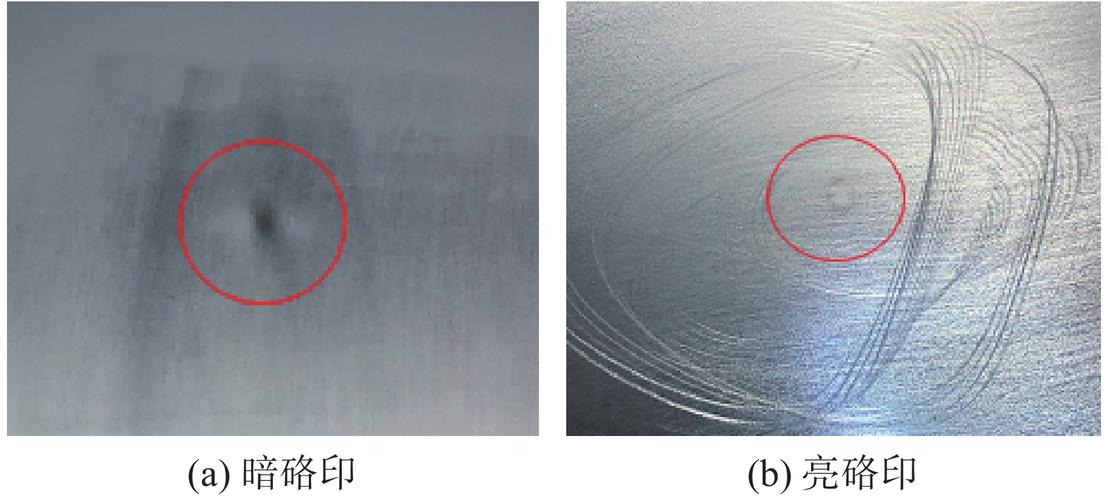

我见过不少小厂，车间里就备一种棕刚玉砂轮，不管磨淬火钢还是磨硬质合金，全用它。这怎么可能出好活？淬火钢件磨滚道要用CBN砂轮，硬质合金刀具、陶瓷零件要用金刚石砂轮，不同的粒度、不同的结合剂，对应不同的粗糙度要求，差一点，结果天差地别。我之前接触过一家做高端齿轮的厂，就是舍不得换进口CBN砂轮，一片砂轮差几千块，结果磨十个八个齿面烧伤，最后整批退货，亏的钱够买十片砂轮了。
问：磨完的零件放几天就变形，大多是什么原因？
答：八成和残余应力还有热变形有关。要么是前道工序留下的应力没磨干净，要么就是磨削过程冷却不到位，磨削热让工件内部应力重分布，磨完之后慢慢释放变形。尤其是薄片状零件、细长轴，这个问题最突出。解决其实也不难，把粗磨和精磨分开，中间加一道去应力时效，精磨的时候只留零点零几毫米的余量，放慢进给，就能解决大部分问题。

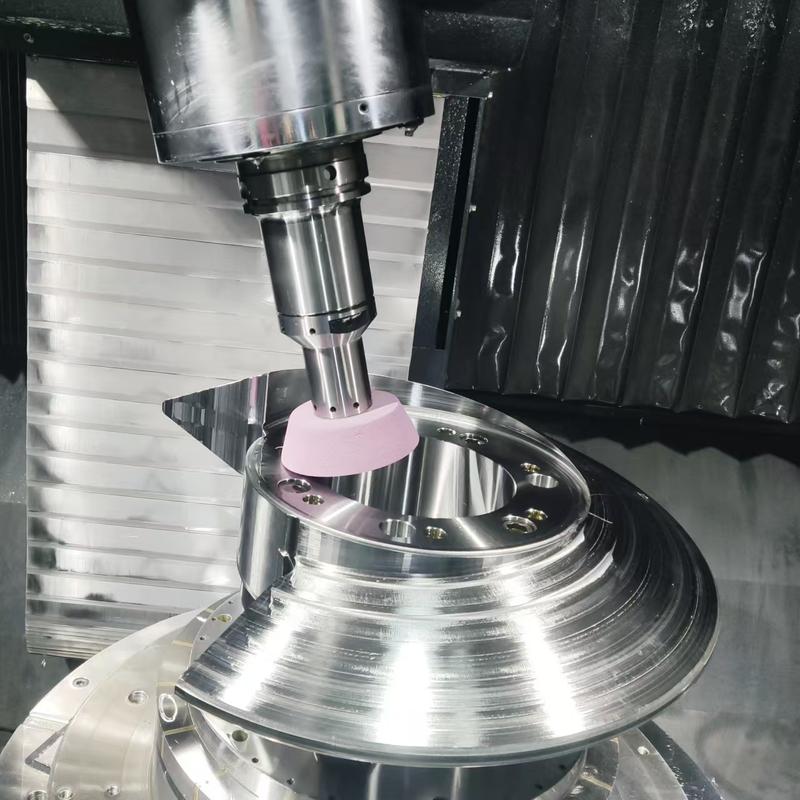

很多人觉得磨削是老工艺，没什么新东西，其实这两年行业里的新玩法真不少，很多已经批量用在生产线上了。
💡 第一个是自适应数控磨削
现在新出的高端磨床，大多带力传感器和振动传感器，能实时感知砂轮的磨损量，自动调整进给速度和精度补偿，哪怕砂轮用到寿命后期，也能稳定磨出合格零件，不用师傅每隔半小时就调一次机，对批量生产的效率提升真的很大，很多汽配厂已经全线换上了。
✅ 第二个是绿色微量润滑磨削
现在都讲降本减碳，原来磨削用大量乳化液，处理废切削液就是一大笔成本。现在用MQL微量润滑，只需要给喷嘴供给极少量的雾化润滑液，就能满足冷却润滑要求，很多厂用了之后，废切削液处理成本降了70%以上，精度还没下降，性价比真的很高。
💡 第三个是超高速磨削
线速度超过150m/s就是高速磨削，现在不少做硬脆材料的厂已经用到300m/s以上的超高速磨削，磨削效率比普通磨削高3倍以上，粗糙度还更好，加工陶瓷、碳化硅这些新材料特别好用。
说实话，做制造这行，精度就是命。很多厂舍得花几百万买进口加工中心，舍不得换一台好点的数控磨床，舍不得用好砂轮，最后所有前道的功夫都浪费在最后这一步。磨削加工从来不是什么凑活的收尾工序，它是卡着高端制造脖子的核心工序，你重视它，它才能给你出好活。对吧？
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工：别只把它当收尾工序，它才是高端制造的精度核心 https://www.dachanpin.com/a/tg/68482.html
