你有没有见过航空发动机叶片的榫头？公差要求控制在2微米以内，相当于一根头发丝直径的三十分之一。铣加工完了最后一步，就是磨削加工。
很多人觉得这是个收尾的边角活。其实错了。这一步，卡了多少想做高端制造的厂子好几年。
外行眼里，磨削就是磨掉一层多余的料，没什么技术含量。说白了就是糙活。
真干过机械的都知道，磨削是真玩精度的地方。普通切削加工靠刀具刀刃切，磨削靠磨轮表面数不清的微小磨粒刃口，一点点“啃”掉材料，能轻松搞定淬硬钢、陶瓷、复合材料这些普通刀具切不动的玩意，还能把尺寸精度控制到微米甚至纳米级，表面粗糙度能做到Ra0.05，比铣削的最好水平还高一个量级。
问：为什么不直接用高精度铣削代替磨削加工？
答：高精度铣削哪怕配了最好的刀具主轴，切削过程的振动难免留下微观刀纹，尺寸公差也很难稳定到微米级。尤其是硬度HRC60以上的淬硬件，铣刀上去走几刀刀刃就崩了，成本根本扛不住。磨削用的CBN或者金刚石磨粒，硬度比高速钢刀具高好几个量级，加工淬硬硬脆材料轻轻松松。更关键的是，磨削加工能在零件表面形成残余压应力，能把零件的抗疲劳寿命翻一倍还多，这对航空、风电这些要扛几十年载荷的零件来说，是铣削给不了的。对吧？
我刚入行那会，去东北的老机床厂参观，磨削车间油乎乎的，工人一身油，磨床都是手动调，干一件活测七八次尺寸。
现在呢？早变天了。
现在主流的高精度磨削全是数控闭环控制，自带在线测量，磨完自动补偿尺寸误差，人工只要上下料就行。还有不少新工艺出来，比如超声辅助磨削，加工碳化硅半导体晶圆，表面不会有微裂纹，良率比传统磨削高十几个点。还有缓进给深切磨削，一次就能切几毫米的槽，精度比铣削还高。

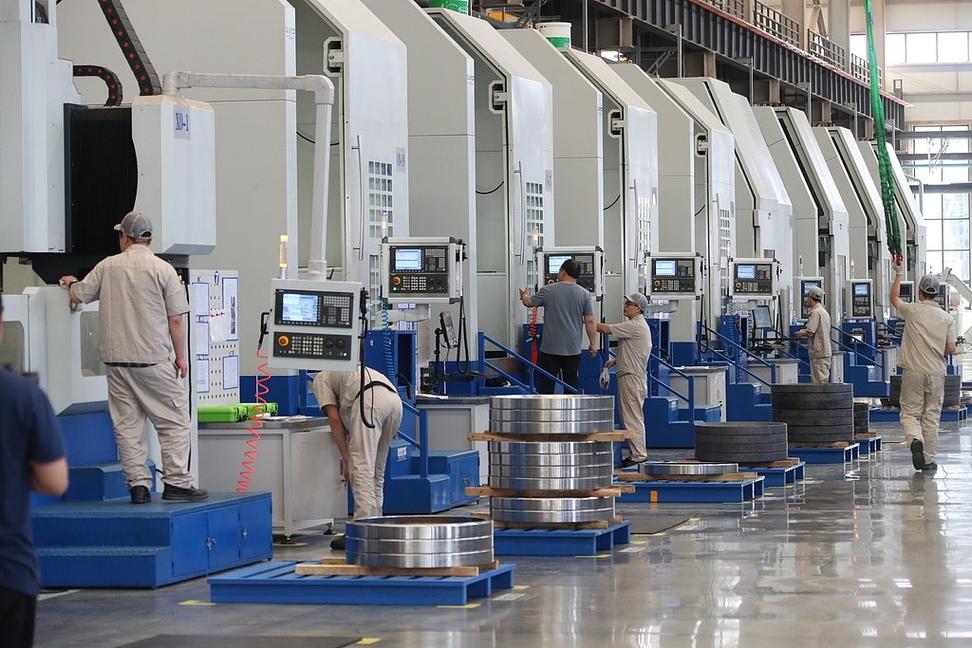

说实话，我上个月在东莞一家做光学模具的民营企业考察，他们用纳米级镜面磨削加工手机镜头模具，磨完直接用，不用后续抛光，一套模具的加工时间省了两天，成本降了快三成。现在不少新能源车的电机轴、轴承滚道，都开始用干式高速磨削，用高压冷风代替磨削液，没有废液处理的麻烦，还省了磨削液的成本，环保又赚钱。
，真接高精度活的厂子，不可能靠人工反复测公差，效率低还不准，有这套系统的，起码门槛够了。第二看磨料，加工淬硬硬脆件还用普通棕刚玉磨轮的，基本不用考虑，真要做高精度，要么用CBN要么用单晶金刚石，差的磨料磨个几十件就钝了，工件表面直接烧伤报废。第三要同批次的实测报告，拿十件零件的三坐标检测数据来看，连续十件公差波动都在2微米以内的，才是真本事。说实话，现在圈子里滥竽充数的不少，这三点看下来，基本就露馅了。
💡 磨料选错是第一个坑。加工淬硬模具钢非要用便宜的普通刚玉磨轮，磨不到一百件，磨粒就全钝了，进给哪怕没变，工件表面也会直接烧伤，硬度掉一截，整个零件直接废。
❗ 参数瞎调是第二个坑。为了赶产能把进给量开得特别大，看着单件效率上去了，结果零件表面出了残余拉应力，客户装上去用不到半年就疲劳断裂，最后索赔亏到哭。
✅ 忽略环境是第三个坑。很多小厂子觉得不就是磨个活吗，还要恒温？告诉你，真做微米级精度的活，温度差一度，一米长的钢件尺寸就能变11微米，公差才要求5微米，上午磨的和下午磨的尺寸差出去一倍都不止，怎么可能合格？
不过话说回来，国内这十年磨削加工的进步真的吓我一跳。十年前高端风电轴承的滚道磨削全靠进口厂子做，现在国内好几个隐形冠军，磨出来的精度完全符合欧标的要求，还反过来出口给欧洲的整机厂。
很多人天天喊高端制造卡脖子，其实你多跑几家车间就知道，好多像磨削加工这样的幕后环节，早就被咱们中国人啃下来了。就是太低调，没几个人知道罢了。
下次你再看到宣传里说什么“精度达到微米级”的工业零件，记得最后那点睛的一刀，都是磨削加工给出来的。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工：高精度制造最后一关的那些坑与新解法 https://www.dachanpin.com/a/tg/68611.html
