Profibus/Profinet：工厂现场总线的新旧更替避坑指南

上周去苏州那家做新能源结构件的工厂做改造调试，刚进门就被现场的张工拽住——车间里跑了12年的Profibus DP网突然在下午的量产高峰掉站，整条线停20分钟。

损失多少？
算下来快6万。真的疼。

很多人总觉得，工业总线技术就是越新越好，从Profibus切到Profinet就是换个线、刷个固件的事。根本不是。

从Profibus到Profinet，不是简单的“换网线”

Profibus从90年代进入国内工厂，到现在已经快30年了。我见过最老的一套系统，是2001年装的汽车焊装线，现在还在稳定跑着。它的逻辑很简单，RS485的物理层，主站轮询从站，报文结构固定，抗干扰能力在那个年代已经是天花板级别的。

但架不住现在的生产需求变了。以前一条线的IO点也就几百个，通信周期要求100ms就够，现在的高速锂电池生产线，IO点动辄上万个，运动控制的同步精度要求到微秒级，Profibus那12Mbps的带宽，早就扛不住了。

很多工厂的改造思路走偏了：要么抱着老的Profibus系统死扛，出了问题就换线、换接头，最后算下来的维护成本，够半套新的Profinet系统了；要么上来就全拆，把运行了十几年的传感器、执行器全换掉，预算超了一大截，工期拖了好几个月，最后发现新系统的稳定性还不如老的。

问：我们厂现在还有近百个Profibus从站设备，全换Profinet的话预算得大几十万，真的有必要一步到位吗？
答：完全没必要。我接触的80%的离散制造工厂，现在都是用Profinet做主干网，Profibus做末端设备接入的混合架构——花几万块买几个带DP接口的Profinet网关，把老设备挂到新的主干网上，既不用拆了用了十几年的传感器、执行器，还能拿到Profinet的远程诊断功能，账算下来比全换划算太多。💡

那些年我们踩过的Profibus/Profinet现场坑

做了快15年的工业调试，踩过的坑能装一卡车。

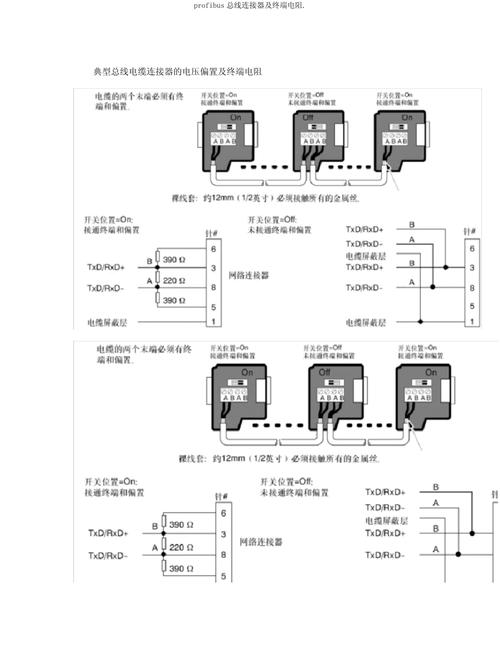

先说Profibus的坑。绝对不要把Profibus屏蔽线和动力电线走同一个桥架。当年在珠三角的一家注塑厂，为了省布线成本，施工队把Profibus的屏蔽线和380V的注塑机加热圈供电线绑在一起走，结果每到加热圈启动的时候，总线就随机掉站。我们排查了整整3天，换了主站模块、换了从站接头、测了终端电阻，全没问题。最后把屏蔽线单独穿管，在接头处加了磁环，故障直接消失。还有那个DB9的总线接头，多少人因为没拨对终端电阻的拨码，整条网的通信时好时坏，找问题找半天。

再说Profinet的坑。很多人觉得Profinet就是以太网，拿办公室里的普通网线就能用。别闹。Profinet的现场布线必须用带双层屏蔽的工业网线，耐高低温、抗电磁干扰，普通家用网线夏天在40度的车间里放半年，外皮硬得像塑料片，水晶头一掰就断，信号丢包率能到10%以上。更离谱的是，我见过有人把所有Profinet设备的IP都开自动获取，结果换个交换机，设备IP乱跳，PLC和从站的对应关系直接崩，找了一下午才恢复。

问：Profinet组网的时候，IP地址规划到底要注意什么？为什么我每次加几个新设备就出现随机通信延迟？
答：别用自动获取IP！❗ 我见过太多图省事的项目，把所有Profinet设备都开DHCP，结果换个交换机、重启个设备，IP就乱跳，PLC和从站的对应关系直接崩。正确的做法是给每个网段划固定的IP段，比如PLC所在的控制核心段用192.168.0.x，现场IO设备用192.168.1.x，上位机和监控系统用192.168.2.x，每个网段之间用三层交换机做隔离，从根上避免广播风暴。对了，交换机一定要选支持VLAN划分的工业级型号，别拿办公室用的千兆交换机凑数——上次有个客户这么干，车间里的AGV经过的时候，电机的电磁干扰直接把交换机打重启，整条线的Profinet通信断了10分钟。

2024年的工厂改造，Profibus/Profinet的落地思路

现在的工厂改造，早就不是为了换总线而换总线了。

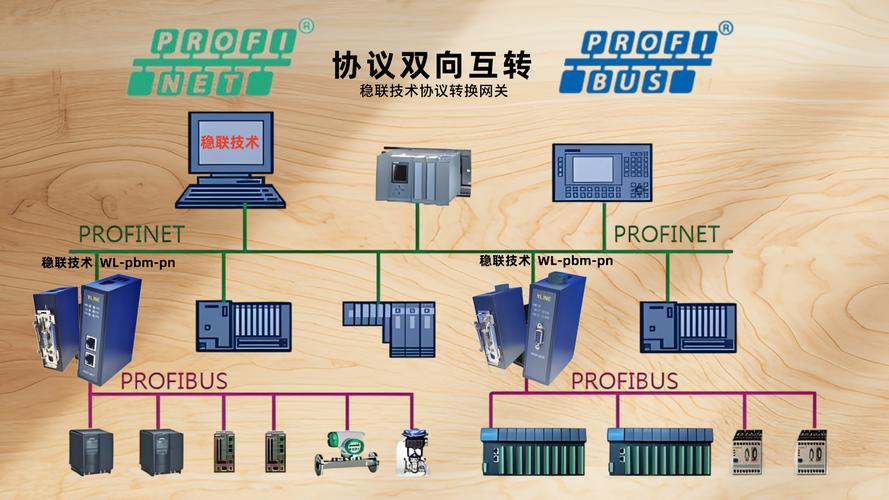

之前给苏州那家新能源结构件厂做的改造，没有全拆老的Profibus网。我们只是在车间的核心控制层搭了一套Profinet的主干环网，把负责运动控制的机器人、伺服驱动器全挂到新网上，剩下的老的Profibus传感器、接近开关，通过带边缘计算功能的DP-PN网关接到主干网上。

改完之后的效果是什么？之前老的Profibus网出了问题，得拿着万用表顺着线一个接头一个接头查，现在在网关的后台就能看到哪个从站的信号丢包率高，哪个接头的接触电阻超标，提前一周就能预警，根本不会等到量产高峰掉站。

现在最新的Profinet版本已经支持TSN时间敏感网络了。在高速生产线，比如锂电池的卷绕工位、芯片的贴装工位，用TSN架构的Profinet网络，通信周期能到31.25微秒，运动控制的同步误差不到1微秒——这是老的Profibus永远做不到的。

说实话，我从来不会劝客户把运行稳定的Profibus系统全拆掉换Profinet。工业现场的第一要务是稳，不是追新技术。对吧？那些上来就给你报全换方案的供应商，要么是没下过现场，要么是想赚你更多的钱。

上次那个苏州的客户，改造完算了个账，整个项目花了不到8万，比他之前预想的全换方案省了90%，现在连续跑了3个月，再也没出现过量产高峰掉站的问题。
